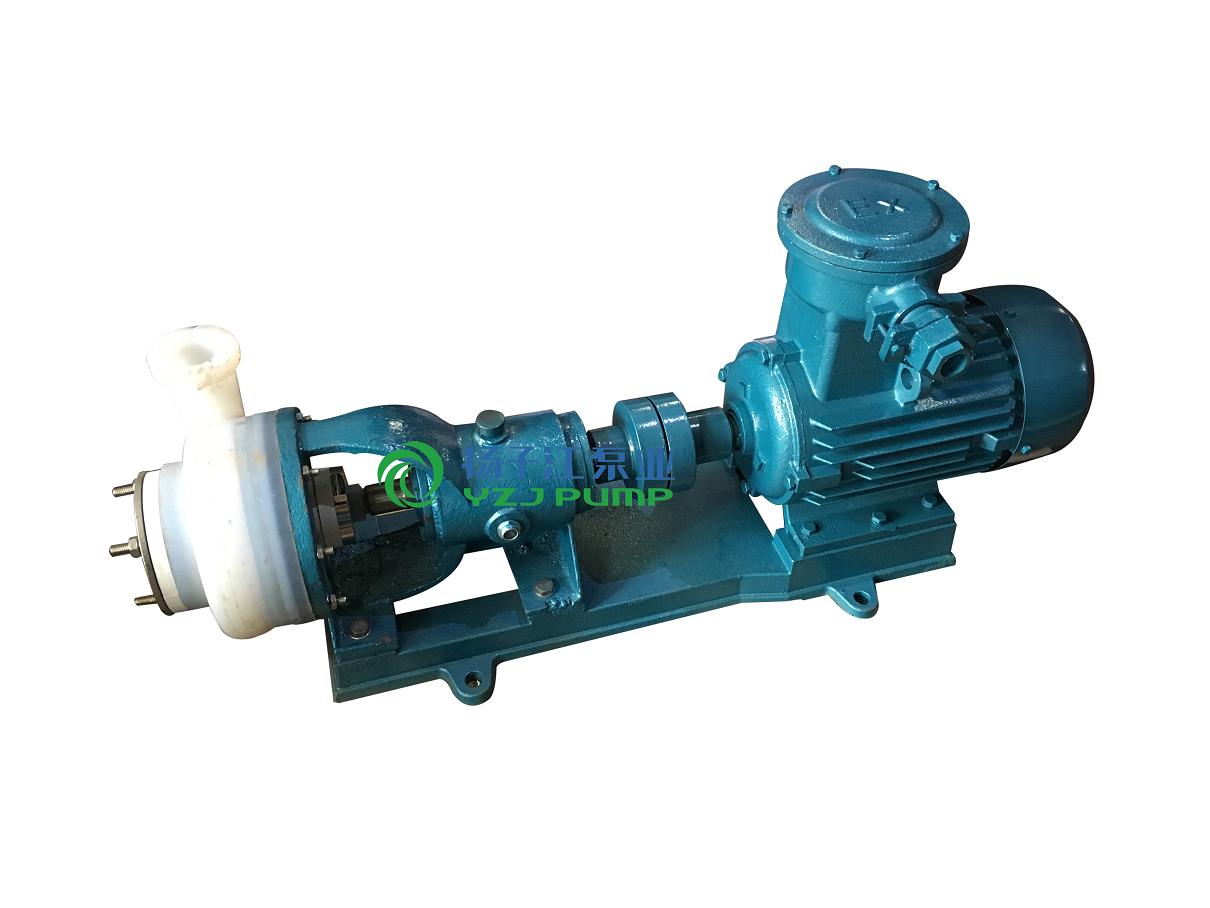

FSB防爆氟塑料耐腐蝕泵|耐強腐蝕泵|強酸堿泵

1、加工而成,它集多種塑料之優點,具有特強的耐腐蝕性,並具有機械強度高、不老化、無毒素分解等優點。

2、泵的設計說明:FSB型和FSB-L型是本廠采用特種泵加工工藝聯合精心設計的新型塑料合金耐腐蝕係列產品,該產品具有設計合理、結構緊湊、性能可靠、使用維修方便、節約能源等優點。

3、性能範圍與型號說明:FSB型和FSB.L型係列耐腐蝕泵,全係列共19個規格。流量範圍1.5.loom3/時,揚程範圍10.50m。

說明書下載耐腐蝕泵係列實物圖標牌合格證產品視頻

下一個[FZB氟塑料自吸泵|四氟自吸泵|襯氟自吸泵]上一個：[FYS型耐腐蝕液下泵]

產品概述

1、我廠生產的FSB-L型氟塑料合金泵。適用於在,85℃--+200℃溫度條件下輸送物理性類似於水的介質:酸、氧化劑及腐蝕性介質(禁輸快速硬質結晶體介質),過流部分全部采用塑料合金(聚四氟乙烯和聚全氟乙丙烯等多種材料)經過合理配方、模壓1、我廠生產的FSB-L型氟塑料合金泵。適用於在,85℃--+200℃溫度條件下輸送物理性類似於水的介質:酸、氧化劑及腐蝕性介質(禁輸快速硬質結晶體介質),過流部分全部采用塑料合金(聚四氟乙烯和聚全氟乙丙烯等多種材料)經過合理配方、模壓、加工而成,它集多種塑料之優點,具有特強的耐腐蝕性,並具有機械強度高、不老化、無毒素分解等優點。

2、泵的設計說明:FSB型和FSB-L型是本廠采用特種泵加工工藝聯合精心設計的新型塑料合金耐腐蝕係列產品,該產品具有設計合理、結構緊湊、性能可靠、使用維修方便、節約能源等優點。

3、FSB型和FSB.L型塑料合金泵係列產品的生產、製造及驗收規範,嚴格執行了有關標準並台台檢測、備案待查,以保證係列產品的質量。該產品廣泛適用於化工、石油、製藥、農藥、染料、油漆、冶煉、造紙、電鍍、食品等行業。密封采用自製和英國格蘭盤根分司與國內聯合生產的機械密封,使用幾年來該產品在市場上享有耐腐蝕之的美名。目前,是杜絕跑、冒、滴、漏建設文明工廠的理想和防腐輸送設備。

4、性能範圍與型號說明:FSB型和FSB.L型係列耐腐蝕泵,全係列共19個規格。流量範圍1.5.loom3/時,揚程範圍10.50m。

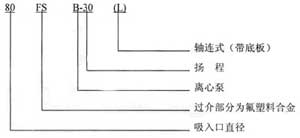

型號意義說明

氟塑料合金的耐腐蝕性能

化學介質　　　　使用溫度　　　　化學介質　　　　使用溫度　　　　化學介質　　　　使用溫度

麵　　料　　　　沸　　點　　　　二乙基醚　　　　沸　　點　　　　鹽　　酸　　　　沸　　點
已二算二異丁偏　沸　　點　　　　氰氟酸　　　　沸　　點　　　　偏二甲阱　　　　沸　　點
過氧花氫　　　　60℃　　　　　　對氧六環　　　　沸　　點　　　　硝　　酸　　　　沸　　點
醋酸酯　　　　沸　　點　　　　氫氧化鉀　　　　沸　　點　　　　氟　　萘　　　　沸　　點
高錳酸鉀　　　　沸　　點　　　　氟代硝基苯　　　沸　　點　　　　氫氧化鈉　　　　沸　　點
硫　　酸　　　　沸　　點　　　　六氯乙烷　　　　沸　　點　　　　丙　　酮　　　　200℃
聯　　氨　　　　沸　　點　　　　苯乙酮　　　　沸　　點　　　　苯　　氨　　　　沸　　點
苯　　酚　　　　沸　　點　　　　苯甲酰氯　　　　沸　　點　　　　硝基苯　　　　沸　　點
忑　　醇　　　　沸　　點　　　　四氧化二氮　　　沸　　點　　　　甲　　酚　　　　沸　　點
全氯二甲苯　　　沸　　點　　　　環已酮　　　　沸　　點　　　　酚　　　　　　　沸　　點
二酸二丁酯　　　沸　　點　　　　全氯乙烯　　　　沸　　點　　　　芳香族脂肪族溶劑　200℃
磷　　酸　　　　沸　　點　　　　氯酸碳　　　　94℃　　　　　　肥皂、洗滌劑　　沸　　點
環已烷　　　　150℃　　　　　次亞氯酸鈉　　　沸　　點　　　　乙　　醇　　　　200℃
三氯乙酸　　　　沸　　點　　　　溴乙基　　　　100℃　　　　　過氧化鈉　　　　沸　　點
蟻　　酸　　　　100℃　　　　　鬆香酸　　　　182℃ 　　　　　火　　油　　　　94℃
無水醋酸　　　　150℃　　　　　動植物油　　　　200℃ 　　　　　液　　氨　　　　26℃
臭　　氧　　　　26℃　　　　　　溴　　　　　　　94℃　　　　　　五氯化磷　　　　94℃
正丁安　　　　150℃　　　　　二硫化碳　　　　46℃　　　　　　二氯化錫　　　　200℃
十六烷　　　　52℃　　　　　　二甲苯　　　　　139℃　　　　　氯　　　　　　　94℃
亞磷酸三甲苯酯　150℃

性能技術參數

型號	配用功率	流量	揚程	口徑mm		轉速
型號	kw	m3/h	m	進口	出口	r/min
25FSB-10	1.5	1.5	10	25	20	2900
25FSB-18	2.2	3.6	18	25	20	2900
40FSB-15	3	5	15	40	32	2900
40FSB-20	4	10	20
40FSB-30	4		30
40FSB-40	5.5		40
40FSB-50	7.5		50
50FSB-20	4	15	20	50	40	2900
50FSB-25	4		25
50FSB-30	4		30
50FSB-40	5.5-7.5		40	50	32	2900
50FSB-50	7.5-11		50
50FSB-63	11		63
65FSB-32	5.5	29	32	65	50	2900
65FSB-40	11		40	65	40	2900
65FSB-50	15		50	65	40	2900
65FSB-64	15-18.5		64	65	50	2900
80FSB-20	5.5	50	20	80	65	2900
80FSB-30	7.5		30
80FSB-34	11		34
80FSB-40	11-15		40	80	50	2900
80FSB-50	15-18.5		50
80FSB-55	15-18.5		55
80FSB-80	30-37		80
100FSB-32	18.5-22	100	32	100	80	2900
100FSB-40	18.5-22		40	100	80
100FSB-50	22-30		50	100	65

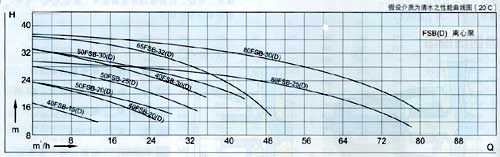

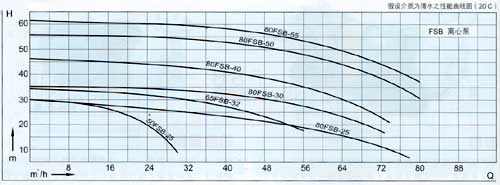

性能曲線圖

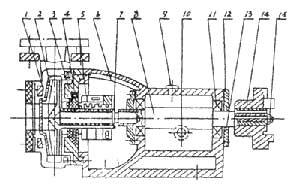

結構和工作原理

1、泵體2、葉輪3、後蓋4、壓蓋5、密封件6、托架7、圓螺母
8、泵軸油蓋l0、劉i鏡i!、軸承l2、軸承壓蓋13、油封14、聯軸器l5、拉杆

A、FSB.L型氟塑料合金由泵體、葉輪、後蓋、密封件、托架、泵軸、軸承、聯軸器、拉軒、螺母、底板組成。

1、泵體:左右兩邊連接部分內埋鋼質法蘭圈各一隻模壓氟塑料合金製成。

2、後蓋:右邊一側內埋一隻鋼板模壓氟塑料合金製成。

3、采用接葉輪軸連接方法、金屬軸為優質鋼精加工後外包氟塑料合金模壓而成,使葉輪與金屬接軸牢固地結為一體,保證軸根與葉輪後部承受旋轉時的扭矩力,這樣介質浸濕部分全部為氟塑料合金。

4、機械密封:采用英國格蘭盤根公司與國內廠家聯合生產的(WB2型、ST型)不用冷卻水可調式端麵密封新技術、由F50.1、高純度三氯化鋁陶瓷、填充囚氟、石墨等材料製成。

B、工作原理:由電動機通過彈性聯軸器直聯泵軸帶動葉輪旋轉。葉輪軸根部與泵軸通過莫氏錐度經拉軒穿過泵軸中心至連軸尾部處螺母吊緊而轉動。

葉輪中的葉片迫使液體旋轉,對液體作功,使其能量增加,液體在離心力的作用下向葉輪四周甩出,通過泵體的洛形流道將速度能轉換成壓力能,當葉輪內的液體甩出後,葉輪內壓力就低於進水管內的壓力,新的液體在這個.壓力差的作用下被吸入葉輪,液體就連續不斷地從泵內流出。

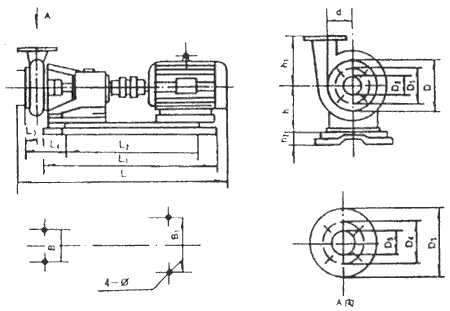

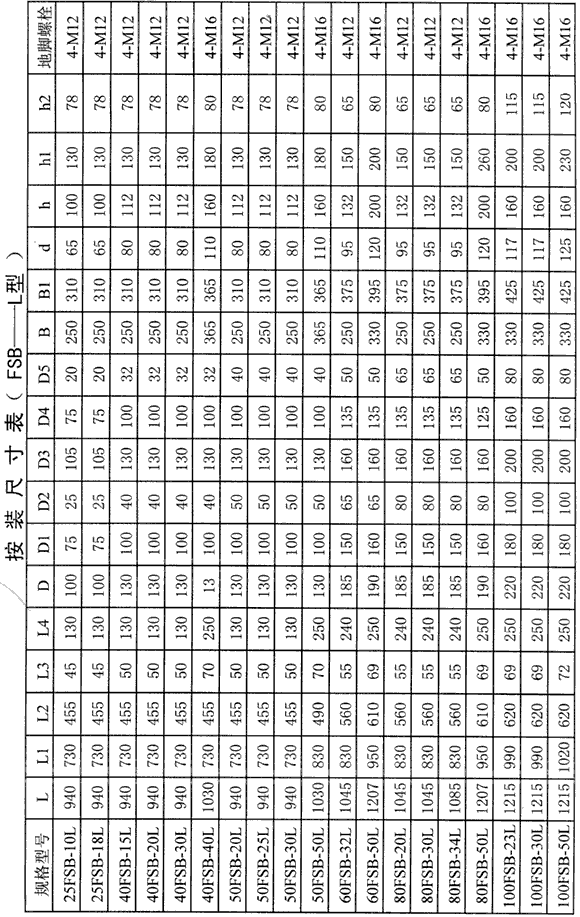

安裝尺寸圖

1、加工而成,它集多種塑料之優點,具有特強的耐腐蝕性,並具有機械強度高、不老化、無毒素分解等優點。

2、泵的設計說明:FSB型和FSB-L型是本廠采用特種泵加工工藝聯合精心設計的新型塑料合金耐腐蝕係列產品,該產品具有設計合理、結構緊湊、性能可靠、使用維修方便、節約能源等優點。

3、FSB型和FSB.L型塑料合金泵係列產品的生產、製造及驗收規範,嚴格執行了有關標準並台台檢測、備案待查,以保證係列產品的質量。該產品廣泛適用於化工、石油、製藥、農藥、染料、油漆、冶煉、造紙、電鍍、食品等行業。密封采用自製和英國格蘭盤根分司與國內聯合生產的機械密封,使用幾年來該產品在市場上享有耐腐蝕之的美名。目前,是杜絕跑、冒、滴、漏建設文明工廠的理想和防腐輸送設備。

4、性能範圍與型號說明:FSB型和FSB.L型係列耐腐蝕泵,全係列共19個規格。流量範圍1.5.loom3/時,揚程範圍10.50m。

型號意義說明

氟塑料合金的耐腐蝕性能

化學介質　　　　使用溫度　　　　化學介質　　　　使用溫度　　　　化學介質　　　　使用溫度

麵　　料　　　　沸　　點　　　　二乙基醚　　　　沸　　點　　　　鹽　　酸　　　　沸　　點
已二算二異丁偏　沸　　點　　　　氰氟酸　　　　沸　　點　　　　偏二甲阱　　　　沸　　點
過氧花氫　　　　60℃　　　　　　對氧六環　　　　沸　　點　　　　硝　　酸　　　　沸　　點
醋酸酯　　　　沸　　點　　　　氫氧化鉀　　　　沸　　點　　　　氟　　萘　　　　沸　　點
高錳酸鉀　　　　沸　　點　　　　氟代硝基苯　　　沸　　點　　　　氫氧化鈉　　　　沸　　點
硫　　酸　　　　沸　　點　　　　六氯乙烷　　　　沸　　點　　　　丙　　酮　　　　200℃
聯　　氨　　　　沸　　點　　　　苯乙酮　　　　沸　　點　　　　苯　　氨　　　　沸　　點
苯　　酚　　　　沸　　點　　　　苯甲酰氯　　　　沸　　點　　　　硝基苯　　　　沸　　點
忑　　醇　　　　沸　　點　　　　四氧化二氮　　　沸　　點　　　　甲　　酚　　　　沸　　點
全氯二甲苯　　　沸　　點　　　　環已酮　　　　沸　　點　　　　酚　　　　　　　沸　　點
二酸二丁酯　　　沸　　點　　　　全氯乙烯　　　　沸　　點　　　　芳香族脂肪族溶劑　200℃
磷　　酸　　　　沸　　點　　　　氯酸碳　　　　94℃　　　　　　肥皂、洗滌劑　　沸　　點
環已烷　　　　150℃　　　　　次亞氯酸鈉　　　沸　　點　　　　乙　　醇　　　　200℃
三氯乙酸　　　　沸　　點　　　　溴乙基　　　　100℃　　　　　過氧化鈉　　　　沸　　點
蟻　　酸　　　　100℃　　　　　鬆香酸　　　　182℃ 　　　　　火　　油　　　　94℃
無水醋酸　　　　150℃　　　　　動植物油　　　　200℃ 　　　　　液　　氨　　　　26℃
臭　　氧　　　　26℃　　　　　　溴　　　　　　　94℃　　　　　　五氯化磷　　　　94℃
正丁安　　　　150℃　　　　　二硫化碳　　　　46℃　　　　　　二氯化錫　　　　200℃
十六烷　　　　52℃　　　　　　二甲苯　　　　　139℃　　　　　氯　　　　　　　94℃
亞磷酸三甲苯酯　150℃

性能技術參數

型號	配用功率	流量	揚程	口徑mm		轉速
型號	kw	m3/h	m	進口	出口	r/min
25FSB-10	1.5	1.5	10	25	20	2900
25FSB-18	2.2	3.6	18	25	20	2900
40FSB-15	3	5	15	40	32	2900
40FSB-20	4	10	20
40FSB-30	4		30
40FSB-40	5.5		40
40FSB-50	7.5		50
50FSB-20	4	15	20	50	40	2900
50FSB-25	4		25
50FSB-30	4		30
50FSB-40	5.5-7.5		40	50	32	2900
50FSB-50	7.5-11		50
50FSB-63	11		63
65FSB-32	5.5	29	32	65	50	2900
65FSB-40	11		40	65	40	2900
65FSB-50	15		50	65	40	2900
65FSB-64	15-18.5		64	65	50	2900
80FSB-20	5.5	50	20	80	65	2900
80FSB-30	7.5		30
80FSB-34	11		34
80FSB-40	11-15		40	80	50	2900
80FSB-50	15-18.5		50
80FSB-55	15-18.5		55
80FSB-80	30-37		80
100FSB-32	18.5-22	100	32	100	80	2900
100FSB-40	18.5-22		40	100	80
100FSB-50	22-30		50	100	65

性能曲線圖

結構和工作原理

1、泵體2、葉輪3、後蓋4、壓蓋5、密封件6、托架7、圓螺母 8、泵軸油蓋l0、劉i鏡i!、軸承l2、軸承壓蓋13、油封14、聯軸器l5、拉杆

A、FSB.L型氟塑料合金由泵體、葉輪、後蓋、密封件、托架、泵軸、軸承、聯軸器、拉軒、螺母、底板組成。

1、泵體:左右兩邊連接部分內埋鋼質法蘭圈各一隻模壓氟塑料合金製成。

2、後蓋:右邊一側內埋一隻鋼板模壓氟塑料合金製成。

3、采用接葉輪軸連接方法、金屬軸為優質鋼精加工後外包氟塑料合金模壓而成,使葉輪與金屬接軸牢固地結為一體,保證軸根與葉輪後部承受旋轉時的扭矩力,這樣介質浸濕部分全部為氟塑料合金。

4、機械密封:采用英國格蘭盤根公司與國內廠家聯合生產的(WB2型、ST型)不用冷卻水可調式端麵密封新技術、由F50.1、高純度三氯化鋁陶瓷、填充囚氟、石墨等材料製成。

B、工作原理:由電動機通過彈性聯軸器直聯泵軸帶動葉輪旋轉。葉輪軸根部與泵軸通過莫氏錐度經拉軒穿過泵軸中心至連軸尾部處螺母吊緊而轉動。

葉輪中的葉片迫使液體旋轉,對液體作功,使其能量增加,液體在離心力的作用下向葉輪四周甩出,通過泵體的洛形流道將速度能轉換成壓力能,當葉輪內的液體甩出後,葉輪內壓力就低於進水管內的壓力,新的液體在這個.壓力差的作用下被吸入葉輪,液體就連續不斷地從泵內流出。
