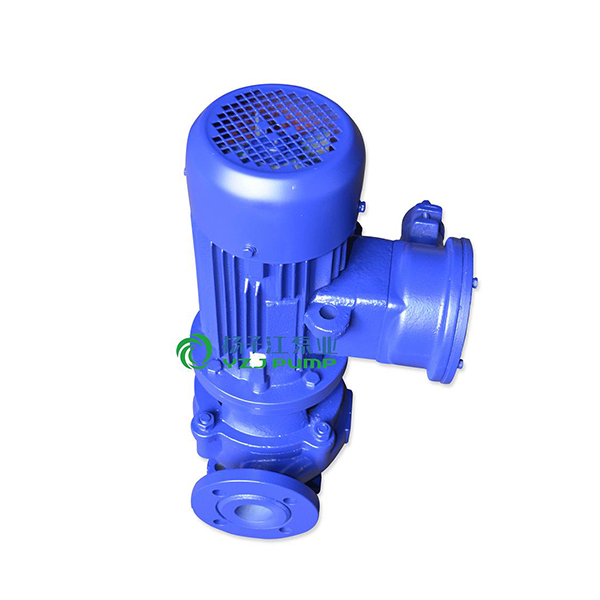

IGF型防爆襯氟管道泵

流量（Q）2.5-400m3/h

揚程（H）15-80m

工作壓力（P）2.5MPa

說明書下載管道泵係列實物圖標牌合格證產品視頻

下一個[CDLF防爆不鏽鋼管道泵|不鏽鋼管道離心泵]上一個：[SGR係列熱水管道泵]

產品概述

氟塑料是當今世界優秀的耐腐蝕材料，香蕉视频网站江泵業選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不鏽鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。

產品特點

1、泵為立式結構，進出口口徑相同，且位於同一中心線上，如加上防護罩則可置於戶外使用。

2、葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。

3、軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。

4、可根據使用要求即流量和揚程的需要采用泵的串、並聯運行方式。

使用範圍

IGF型襯氟管道泵適用於-85℃~+200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用於石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品製藥和合成纖維等部門.

性能參數

流量（Q）2.5-400m3/h

揚程（H）15-80m

工作壓力（P）2.5MPa

設計特點

（1）泵為立式結構，進出口口徑相同，且位於同一中心線上，可象閥門一樣安裝於管路之中，外形緊湊美觀，占地麵積小，建築投入低，如加上防護罩可置於戶外使用。

（2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。

（3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

（4）安裝檢修方便，無需拆動管路係統，隻要卸下泵聯體座螺母即可抽出全部轉子部件。

（5）可根據使用要求即流量和揚程的需要采用泵的串、並聯運行方式。

（6）可根據管路布置的要求采用泵的豎式和橫式安裝。

性能參數

型號	流量	揚程	轉速	功率
型號	m3/h	m	r/min	KW
GBF25-125	4	20	2900	0.75/1.1
GBF25-125A	3.6	20	2900	0.55/0.75
GBF25-160	4	32	2900	1.5/2.2
GBF25-160A	3.7	32	2900	1.1/1.5
GBF40-125	6.3	20	2900	1.1/1.5
GBF40-125A	5.6	16	2900	0.75/1.1
GBF40-160	6.3	32	2900	2.2/3
GBF40-160A	5.9	28	2900	1.5/2.2
GBF40-200	6.3	50	2900	4/5.5
GBF40-200A	5.9	44	2900	3/4
GBF50-125	12.5	20	2900	1.5/2.2
GBF50-125A	11	16	2900	1.1/1.5
GBF50-160	12.5	32	2900	3/4
GBF50-160A	11.7	28	2900	2.2/3
GBF50-200	12.5	50	2900	5.5/7.5
GBF50-200A	11.7	44	2900	4/5.5
GBF65-125	25	20	2900	3/4
GBF65-125A	22.3	16	2900	2.2/3
GBF65-160	25	32	2900	4/5.5
GBF65-160A	23.4	28	2900	4/5.5
GBF65-200	25	50	2900	7.5/11
GBF65-200A	23.5	44	2900	7.5/11
GBF80-125	50	20	2900	5.5/7.5
GBF80-125A	45	16	2900	4/5.5
GBF80-160	50	32	2900	7.5/11
GBF80-160A	46.7	28	2900	7.5/11
GBF80-200	50	50	2900	15/18.5
GBF80-200A	47	44	2900	11/15
GBF100-125	100	20	2900	11/15
GBF100-125A	89	16	2900	7.5/11
GBF100-160	100	32	2900	15/18.5
GBF100-160A	93.5	28	2900	11/15
GBF100-200	100	50	2900	22/30
GBF100-200A	93.5	44	2900	18.5/22
GBF125-125	160	20	2900	15/18.5
GBF125-125A	143	16	2900	11/15
GBF125-160	160	32	2900	22/30
GBF125-160A	150	28	2900	18.5/22
GBF150-125	160	20	2900	15/18.5
GBF150-125A	150	16	2900	11/15
GBF150-160	160	32	2900	22/30
GBF150-160A	150	28	2900	18.5/22

型號	流量 m3/h	揚程 m	效率 %	轉速 r/min	口徑 mm	電機功率 KW
25IGF-2.5-15	2.5	15	34	2900	25	0.75
32IGF5-20	5	20	44	2900	32	0.75
40IGF6-20	6	20	46	2900	40	0.75
40IGF9-30	9	30	40	2900	40	2.2
40IGF15-50	15	50	46	2900	40	4
50IGF10-15	10	15	57	2900	50	0.75
50IGF15-30	15	30	51	2900	50	2.2
50IGF20-50	20	50	58	2900	50	4
65IGF30-15	30	15	66	2900	65	2.2
65IGF30-27	30	27	60	2900	65	5.5
65IGF30-50	30	50	54	2900	65	7.5
80IGF35-20	35	20	67	2900	80	4
80IGF45-50	45	50	66	2900	80	15
80IGF50-30	50	30	71	2900	80	7.5
80IGF50-80	50	80	59	2900	80	22
100IGF40-18	40	18	35	2900	100	4
100IGF45-50	45	50	46	2900	100	15
100IGF50-30	50	30	47	2900	100	7.5
125IGF80-18	80	18	68	1450	125	7.5
150IGF100-15	100	15	77	1450	150	7.5
150IGF140-26	140	26	73	1450	150	18.5
150IGF160-50	160	50	68	1450	150	37
200IGF200-20	200	20	79	1450	200	18.5
200IGF400-20	400	20	80	1450	200	30
