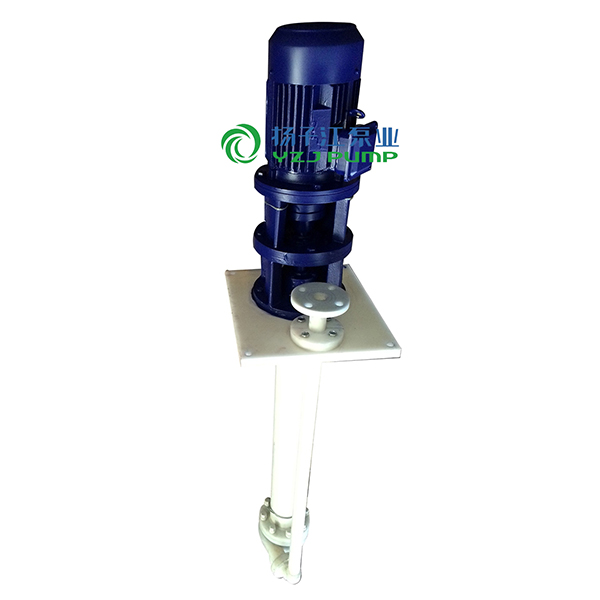

FYS型耐腐蝕液下泵
1、介質溫度-5℃~105℃
2、本氟耐腐蝕液下泵可輸送強腐蝕性的化工介質,如鹽酸、氫氟酸、硼酸、丁酸、燒堿、純堿……具體請看“增強聚丙烯包塑液下泵耐腐蝕性能表”
3、如需要輸送特殊介質,我廠可製造聚偏氟乙烯(PVDF)或F-46材質的液下泵。
目錄
FYS型耐腐蝕液下泵概述
FYS型耐腐蝕液下泵係立式單級單吸液下泵,用於輸送不含固體顆粒、懸浮物及易結晶的腐蝕懷液體。輸送介質溫度(~30℃~110℃)具體查觸液材料表,本係列氟塑料液下泵的流量範圍為3.6~216米3/時,揚程自8~50米;轉速為2900轉/分。該塑料液下泵的特點是立式,泵的泵體,葉輪和部份零件浸沒在液體中,故占用有效麵積小,軸封無泄漏現象,因而適用於輸送腐蝕性、毒性、易揮發性、易燃易爆等液體。根據所輸送介質的腐蝕及溫度情況不同,耐腐蝕液下泵的觸液材質分為:增強聚丙烯(用符號R表示),聚偏氟乙烯(用符號PF表示)。
FYS型耐腐蝕液下泵主要用途
本FYS型耐腐蝕液下泵可輸送酸、堿、鹽、油品、飲料等介質,廣泛用於化工、石油化工、精細化工、染料化工、儀表、輕工、冶金、紡織、環保、水處理、醫藥、食品等部門。
FYS型耐腐蝕液下泵使用條件
1、介質溫度-5℃~105℃
2、本氟耐腐蝕液下泵可輸送強腐蝕性的化工介質,如鹽酸、氫氟酸、硼酸、丁酸、燒堿、純堿……具體請看“增強聚丙烯包塑液下泵耐腐蝕性能表”
3、如需要輸送特殊介質,我廠可製造聚偏氟乙烯(PVDF)或F-46材質的液下泵。
FYS型耐腐蝕液下泵技術參數
型 號
|
流量
Q (m3/h) |
轉速
(r/min) |
揚程
(M) |
電機功率
(KW) |
液下深度
(m) |
||||||||||
進口-出口-葉輪直徑
|
|||||||||||||||
FYS32-25-125
|
|
2900
|
|
1.1 ∽ 1.5
|
685
|
||||||||||
1000
|
|||||||||||||||
1500
|
|||||||||||||||
1800
|
|||||||||||||||
2000
|
|||||||||||||||
FYS40-32-145
|
|
2900
|
|
1.5 ∽ 2.2
|
685
|
||||||||||
1000
|
|||||||||||||||
1500
|
|||||||||||||||
1800
|
|||||||||||||||
2000
|
|||||||||||||||
FYS50-40-145
|
|
2900
|
|
3 ∽ 4
|
685
|
||||||||||
1000
|
|||||||||||||||
1500
|
|||||||||||||||
1800
|
|||||||||||||||
2000
|
|||||||||||||||
FYS65-50-160
|
|
2900
|
|
5.5 ∽7.5
|
685
|
||||||||||
1000
|
|||||||||||||||
1500
|
|||||||||||||||
1800
|
|||||||||||||||
2000
|
|||||||||||||||
FYS80-65-160
|
|
2900
|
|
11
|
685
|
||||||||||
1000
|
|||||||||||||||
1500
|
|||||||||||||||
1800
|
|||||||||||||||
2000
|
|||||||||||||||
FYS100-80-160
|
|
2900
|
|
15
|
685
|
||||||||||
1000
|
|||||||||||||||
1500
|
|||||||||||||||
1800
|
|||||||||||||||
2000
|
使用注意事項
1.搬運、吊裝時,用力點須在電機架、大底板上,切勿在出液管上加力,以免受損。
2.使用三個月後,應檢查泵各部位等運轉是否正常,螺絲是否鬆動;並在軸承座內添加潤滑脂,如有磨損應及時更換配件,以免引起更大損失。
3.泵運轉過程中,一旦發生故障,應立即停車檢修。
4.泵使用後,若長期不使用應用清水抽洗幹淨、妥善保養、延長使用壽命。
故障及解決方法
故障現象
|
原因分析
|
排除方法
|
流量不足
|
1.泵過流部分另外損壞
2.轉速不足 3.吸入或輸出口部分堵塞 |
1.更換另件
2.檢查電壓、電機是否正常 3.清除淤塞部分 |
揚程不足
|
1.葉輪損壞
2.轉速不足 3.輸液內含有氣體 |
1.更換葉輪
2.檢查電壓、電機是否正常 3.降低液體溫度排除氣體 |
軸承發熱
|
1.主軸與電機軸不同心
2.軸承蓋內缺油或油變質 |
1.調整同心度
2.加油或換油 |
功率過載
|
1.介質比重過大
2.流量超過使用範圍 3.產生機械磨擦 |
1.更換較大功率電機
2.按使用範圍工作 3.檢查調整或更換磨損部件 |
出液量小或不出液
|
1.電機轉向不對
2.葉輪中心線未浸入液內 |
1.調整相位
2.調整浸沒高度 |
振動或雜音
|
1.主軸與電機軸不同心
2.轉子不平衡 3.螺母有鬆動現象 4.輸液內含有氣體或脫液運轉 5.水軸承與軸頸磨損過大 |
1.調整同心度
2.更換另件 3.擰緊各部位螺母 4.降低液溫、排除氣體、葉輪浸入液內 5.更換水軸承、恢複軸頸 |
