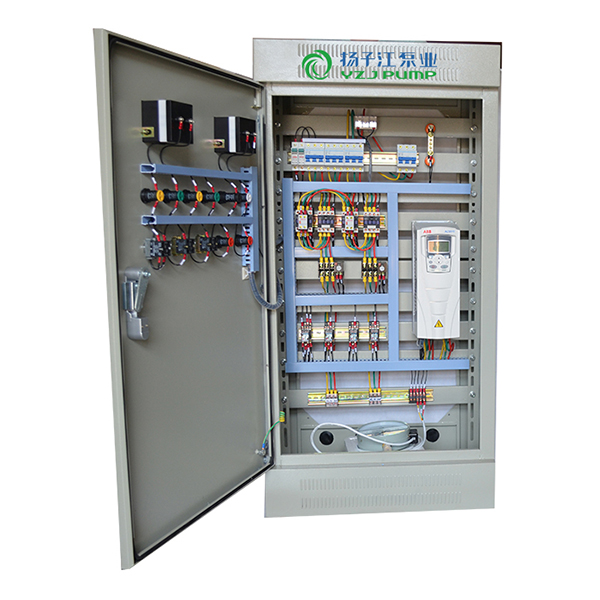

全自動ABB變頻調速控製櫃

全自動ABB變頻調速控製櫃產品概述

水泵控製櫃是香蕉视频网站江泵業充分吸收國內外水泵控製的先進經驗，經過多年生產和應用，不斷完善優化後，精心設計製作而成。

變頻控製櫃具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，並具備單泵及多泵控製工作模式，多種主備泵切換方式及各類起動方式。可廣泛適用於工農業生產及各類建築的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控製。

水泵控製櫃內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。

全自動ABB變頻調速控製櫃產品特點

1、用途廣泛：對於各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控製用泵、汙水排放都有相應的專用型號規格。控製電機功率範圍0.18～250KW。

2、品質卓越：精心國際、國內名牌電器元件及優質標準櫃體，精心設計，精工製作。

3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控製形式。故障自動切換。還可為您專門設計。

全自動ABB變頻調速控製櫃技術參數

1、lbzk直接啟動控製櫃

控製電機功率：0.37-15KW；

控製電壓：380V；

控製水泵台數：1-4台。

2、lbjk星三角啟動控製櫃

控製電機功率：15-90KW；

控製電壓：380V；

控製水泵台數：1-5台。

3、lbok自耦減壓啟動控製櫃

控製電機功率：15-160KW；

控製電壓：380V；

控製水泵台數：1-5台。

4、lbbk全自動變頻調速控製櫃

控製電機功率：0.18-250KW；

控製電壓：380V；

控製電機台數：1-7台；

壓力控製精度:0.02MPa或-0.02Mpa

主備泵切換方式特征:不注明為普通型，即開機前手動選擇主、備泵，主用泵發生故障停機時，備用泵自動投入運行；

As：定時自動切換/手動切換；

Ac：交替自動切換/手動切換

多泵工作模式

一用一備：控製I、II二台水泵，可工作於“I主II備”或“II主I備”兩種方式。

二用一備：控製I、II、III三台水泵，可工作於“I、II主III備”或“II、III主I備”或“I、III主II備”三種方式。

三用一備：控製I、II、III、IV四台水泵，可工作於“I、II、III主IV備”或“II、III、IV主I備”或“I、III、IV主II備”或“I、II、IV主III備”四種方式。

二　　用：可獨立控製I、II二台水泵，也可通過浮球組合聯接，組成“I用II備”或“II用I備”。當流量變化或主用泵故障時，液位達到備用泵起動控製點，備用水泵自動投入。該型適用於控製二個水池液位，或用於控製變流量的給排水係統。

三　　用：可獨立控製I、II、III三台水泵，也可通過浮球組合聯接，組成“I、II主III備或II、III主I備或I、III主II備”。當流量變化或主用泵故障時，液位達到備用泵起動控製點，備用水泵自動投入。該型適用於控製三個水池液位，或用於控製變流量的給排水係統。

四　　用：可獨立控製I、II、III、IV四台水泵，也可通過浮球組合聯接，組成“I、II、III主IV備”或“II、III、IV主I備”或“I、III、IV主II備”或“I、II、IV主III備”。當流量變化或主用泵故障時，液位達到備用泵起動控製點，備用泵自動投入。該型適用於控製四個水池掖位，或用語控製變流量的給排水係統。

以上幾種模式，都設有手動功能，在手動狀態下各泵均（jun1）可以手動起停。

電源進線方式

a、單電源：一路電源進線；

b、雙電源：二路電源進線，可任意選擇I用II備或II用I備，當主用電源發生故障斷電時，備用電源自動投入。

多泵控製的主、備水泵切換方式

未標注：普通型

開機前用手動開關選擇主用泵和備用泵。主用泵發生故障後備用泵自動投入，一般主、備泵控製均采用此方式。

As：定時自動切換/手動切換

　適用於主、備泵需要定時交換的場合，使長期連續工作時間均分於主備泵。常規切換時間為4/8小時選擇型。當不需要定時自動切換時，可用開關轉為手動切換方式來選擇主、備泵。本型具有備用泵自投功能。

Ac：交替自動切換/手動切換

　　適用於主、備泵需要輪流交替工作的場合，每起動一次，主、備泵交換一次，在不需要交替時，也可用開關轉為手動切換方式來選擇主、備泵。本型具有備用泵自投功能。

控製類型說明

未標注：液位控製。使用本型配備意大利技術生產的高性能Key浮球開關，能可靠實現按液位高、低的變換自動控製給、排水泵的開停機。也可根據用戶要求配用OMRON等其它液位控製器。

P型：壓力控製。用外接電接點壓力表或壓力控製器，可實現按管網壓力的變化自動開泵、關泵。本型大量應用於生活給水及消防增壓係統。由於本箱也同時適用於Key浮球開關控製水泵以及用限位開關，按鈕遙控等各種方式進行控製，所以是一種“萬能接口”的電動機控製箱，應用範圍極廣。

T型：溫度控製。外接溫度控製器，根據設定的溫度範圍開泵或關泵，應用於恒溫、熱交換係統等。

S型：時間控製。本型機箱麵板設有時間設定按鈕和顯示器，用戶可根據定時需要控製水泵的開啟和關閉，適用於各種定時或有規律的間歇式工作方式的控製。

K型：空調水泵控製。本型是為空調水泵設計的配套產品。水泵開啟由手動或控製中心聯動操作，水泵運行時輸出一個供製冷機組開機的控製接點條件，實現必須先開泵後開空調機組的控製程序，確保安全運行。

X型：消防專用型。本型按國家消防規範設計。消防泵、噴淋泵的啟動可由：

1、機箱麵板手動；

2、各小夥栓或壓力開關啟動；

3、消防中心DC24V啟動，並有輸至消防中心的泵停、泵開、泵故障的信號接點做指示用。

L型：潛水式排汙泵專用型。根據潛水泵的特點本型除具有主回路短路、缺相、過載保護以外，還具有泵體漏水保護和電機定子繞組過熱保護及漏電保護。

起動方式的確定

一般電機功率15kW以下的水泵適合采用直接起動。

Y：起動電流小，起動轉矩小，能較頻繁的啟動，電機功率15kW-45kW的水泵適合采用Y-△降壓起動，潛水泵例外。

Z：起動電流小，起動轉矩較大，不能頻繁的起動，電機功率11kW以上的水泵，起動不頻繁的場合都適合采用自耦降壓起動。
