NGCW-b係列高溫保溫磁力旋渦泵
材質:不鏽鋼
流量:0.36~14.4m3/h
使用溫度:<365℃
揚程:30~210m
功率:0.75~30kW
轉速:2900r/min
目錄
產品特點
該產品具備CW磁力旋渦泵高揚程小流量的特點,並采用耐高溫稀土永磁為磁力耦合器,新型的蒸汽加熱保溫箱結構(專利技術),以確保容易結晶及低於90攝氏度就凝結介質的正常輸送。
型號意義
性能參數
材質:不鏽鋼
流量:0.36~14.4m3/h
使用溫度:<365℃
揚程:30~210m
功率:0.75~30kW
轉速:2900r/min
參照CW磁力旋渦泵性能表進行配套選用,我們也可按客戶所需,給予定做。

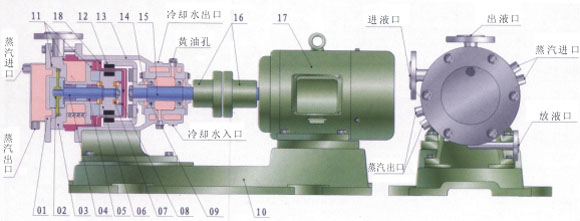

結構示意圖
01泵蓋 |
07止推環 |
13聯接架 |
02葉輪 |
08隔離套 |
14軸承蓋 |
03泵體 |
09軸承 |
15軸 |
04泵軸 |
10底座 |
16聯軸器 |
05軸套 |
11密封圈 |
17電機 |
06內轉子總成 |
12外轉子總成 |
18外隔離套 |

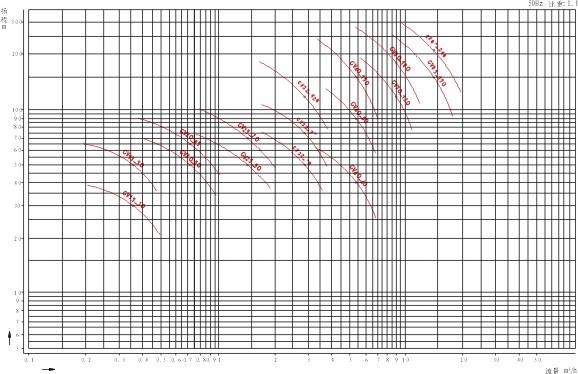

性能曲線圖
