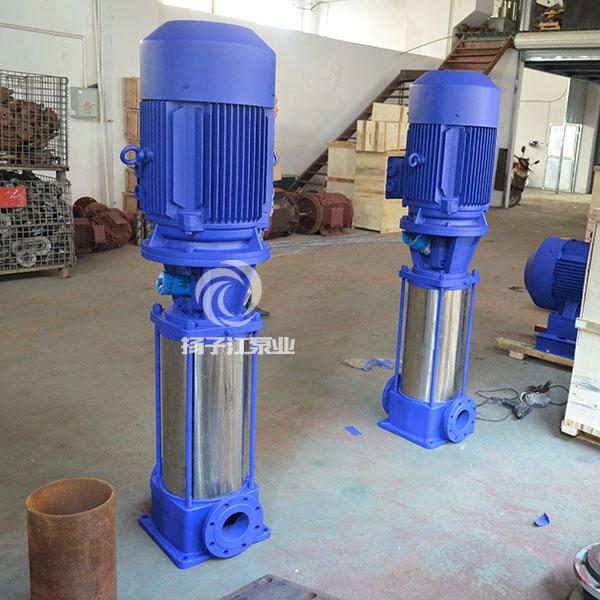

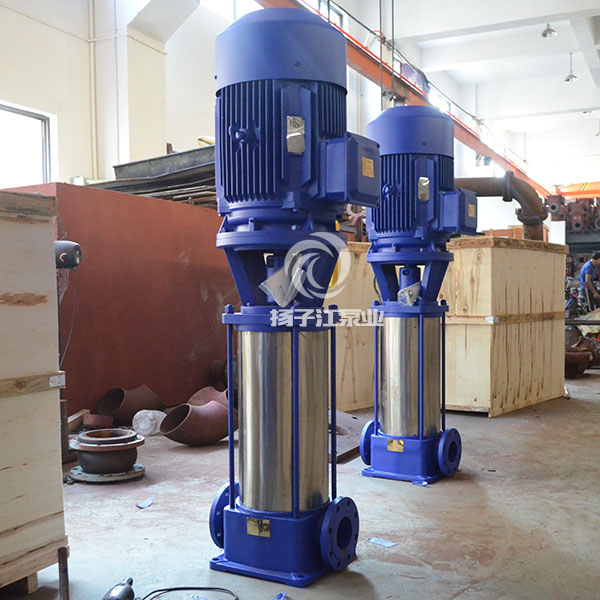

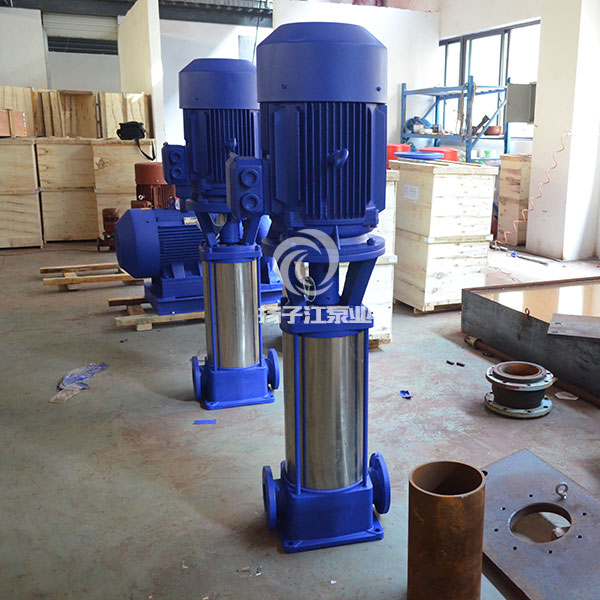

GDL型立式管道多級離心泵

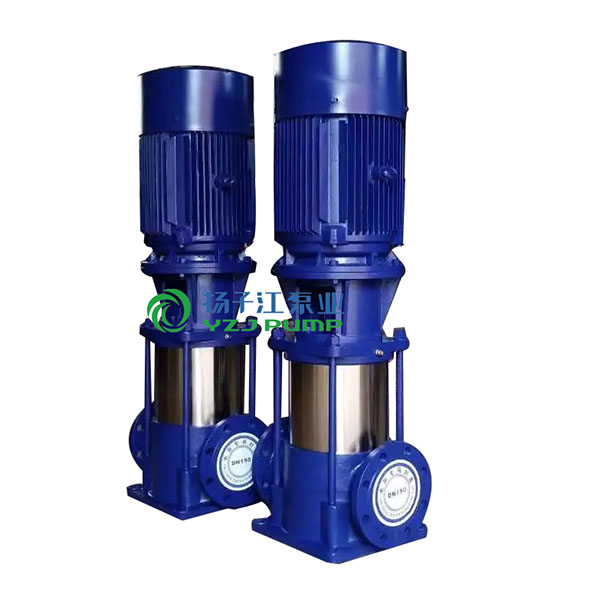

GDL係列立式多級管道離心泵產品簡介

      GDL型立式多級管道離心泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，並根據JB/TQ6435-92標準設計製造的新一代產品。水泵吸入、排出口位於同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似於水等液體輸送的佳泵型。產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。廣泛應用於高壓運行係統中冷熱清水的循環和增壓、高層建築多台泵並聯供水、消防、鍋爐給水和冷卻水係統及各種衝洗液的輸送等。

GDL係列立式多級管道離心泵型號意義

GDL係列立式多級管道離心泵產品特點

1、GDL型立式多級離心泵為立式結構，具有占地麵積小的特點，泵重心重合於泵腳中心，因而運行平穩、振動小、壽命長。

2、GDL型立式多級離心泵口徑相同且在同一水平中心線上，無需改變管路結構，可直接安裝在管道的任何部們，安裝極為方便。

3、電機外加防雨罩可直接置於室外使用，而無需建造泵房，大大節約基建投資。

4、GDL型立式多級離心泵揚程可通過改變泵級數（葉輪數量）來滿足不同要求，故適用範圍廣。

5、軸封采用硬質合金機械密封，密封可靠，無泄漏，機械損失小。

6、高效節能，外形美觀。

7、注50口徑以上內件鑄件成形。

GDL係列立式多級管道離心泵技術參數

流量：2-160m3/h；

揚程：24-200m；

功率：1.1-90kw；

轉速：2900r/min；

口徑：φ25-φ150；

溫度範圍：-15-+120℃；

工作壓力：≤2.5Mpa。

GDL係列立式多級管道離心泵使用條件

1、用於輸送清水或物理化學性質類似於清水的液體；

2、輸送液體中應無固體顆粒，無纖維，無強腐蝕性，無爆炸危險；

3、高液體溫度不超過120℃；

4、高工作壓力不超過2.5MPa;

5、電源為了3相380V、50HZ。電壓波動在±5%以內;

6、周圍環境溫度應低於40℃,相對濕度低於95%。

GDL係列立式多級管道離心泵主要用途

GDL型立式多級離心泵特別適用於鍋爐給水，也可廣泛應用於壓力容器供水、熱水循環、高層建築給水、農田灌溉、消防增壓、水力衝洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

GDL係列立式多級管道離心泵結構圖

	1	泵體	11	聯軸器
	2	拉緊螺栓	12	聯接座
	3	外筒	13	氣嘴
	4	葉輪	14	機械密封
	5	葉輪擋套	15	軸
	6	軸套	16	中段
	7	密封墊	17	軸套螺母
	8	螺母	18	軸瓦
	9	銷	19	回水管部件
	10	電機

GDL係列立式多級管道離心泵性能參數

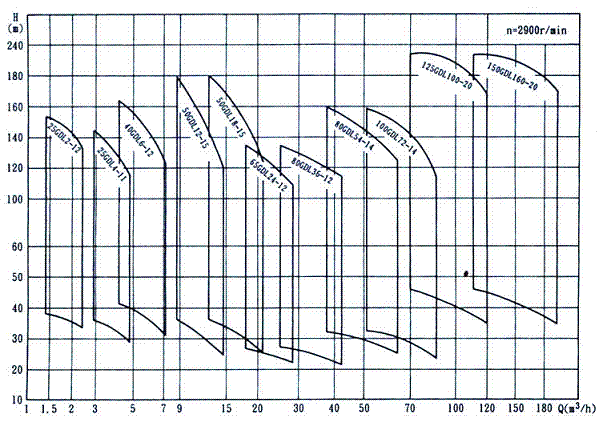

GDL係列立式多級管道離心泵曲線圖譜

GDL係列立式多級管道離心泵安裝尺寸圖

GDL係列立式多級管道離心泵安裝說明

1、安裝時管路重量不不應承受在泵上，否則易損環水泵；

2、泵瑟電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；

3、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物，（如石塊、鐵砂等）以免水泵運行時損還過流部件；

4、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其鬆動，以免水泵起動時發生劇烈振動而影響的性能；

5、為了維修方便和使用安全，在泵的進出口管路上安裝一隻調節閥及在泵進出口附近安裝一隻壓力表，對於高揚程，為了防止水錘，還應在出口閘閥前安裝一隻止回閥以應付突然斷電等失去動力事故，從而確保水泵在佳工況下運行，增長水泵的使用壽命；

6、泵用於有吸程場合，應裝有底閥，並且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；

7、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前麵安裝過濾器；

8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

GDL係列立式多級管道離心泵起動與停車

起動前準備

1、用手拔轉聯軸器，葉輪應無卡磨現象，轉動靈活；

2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然後關閉排氣嘴；

3、如輸送熱液體時，起動前應預熱，升溫速度為50℃/h，泵的預熱是用所輸送液體不斷循環來達到，以使各部位受熱均勻；

4、應先用手盤動GDL型立式多級泵幾圈以使潤滑水進入機械密封端麵；

5、點動電機，確轉向是否正確。

起動與運行

1、全開進口閥門，關閉吐出管路門；

2、接通電源，當泵達到正常轉速後，逐漸打開吐出管路上的閥門，並調節到所需工況；

3、注意觀察儀表讀數，檢查軸封泄漏情況，正常時機機械密封泄漏3漏/分，檢查電機、軸承處溫度≤70℃，如果發現異常情況，應及時處理。

停車

1、逐漸關閉吐出管路閥門；

2、關閉進口閥門；

3、如環境溫度低於0℃。應將泵內液體放盡，以免凍裂水泵；

4、如長期停用，應將泵拆卸清洗，包裝保管。

GDL係列立式多級管道離心泵維修與保養

運行中的維護和保養

1、進水管路必須高度密封，不能漏水、漏氣；

2、禁止GDL型立式多級離心泵在汽蝕狀態下長期運行；

3、禁止GDL型立式多級離心泵在大流量工況運行時，電機超電流長期運行；

4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況範圍內運行；

5、GDL型立式多級離心泵在運行中應有專人看管，以免發生意外；

6、GDL型立式多級離心泵每運行500小時應對軸承進行加油；

7、GDL型立式多級離心泵進行長期運行後，由於機械磨損，使機組噪聲及振動增大，應停車檢查，必要進可更換易損零件及軸承，機組大修期一般為一年。

機械密封的維護與保養

1、機械密封潤滑液應清潔無固體顆粒；

2、嚴禁機械封在幹磨情況下工作；

3、起動前應盤動GDL型立式多級離心泵（電機）幾圈，以免突然起動造成機械密封斷裂損壞。

GDL係列立式多級管道離心泵故障原因及排除方法

訂貨須知

一、①多級離心泵產品名稱與型號②多級離心泵口徑③多級離心泵揚程④多級離心泵電機功率（KW）⑥多級離心泵轉速（r/min）⑦多級離心泵電壓〔V〕⑧多級離心泵吸程⑨多級離心泵是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定我公司的多級離心泵產品型號，請按多級離心泵型號直接向香蕉视频网站江泵業公司銷售部訂購。

三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們香蕉视频网站江泵業的技術專家為您審核把關。
