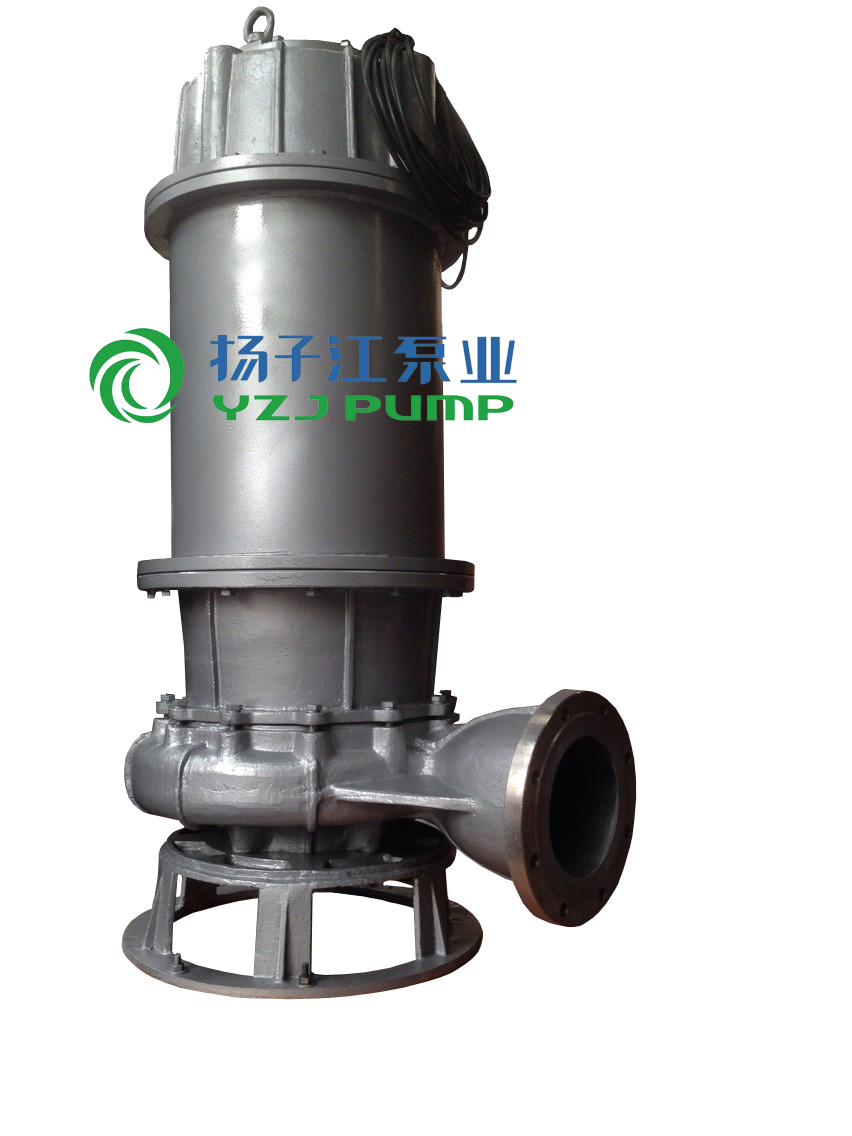

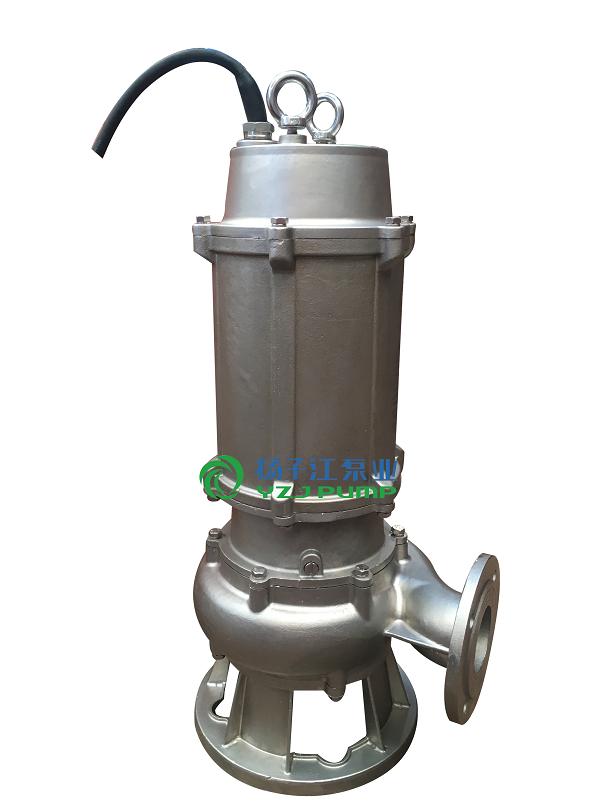

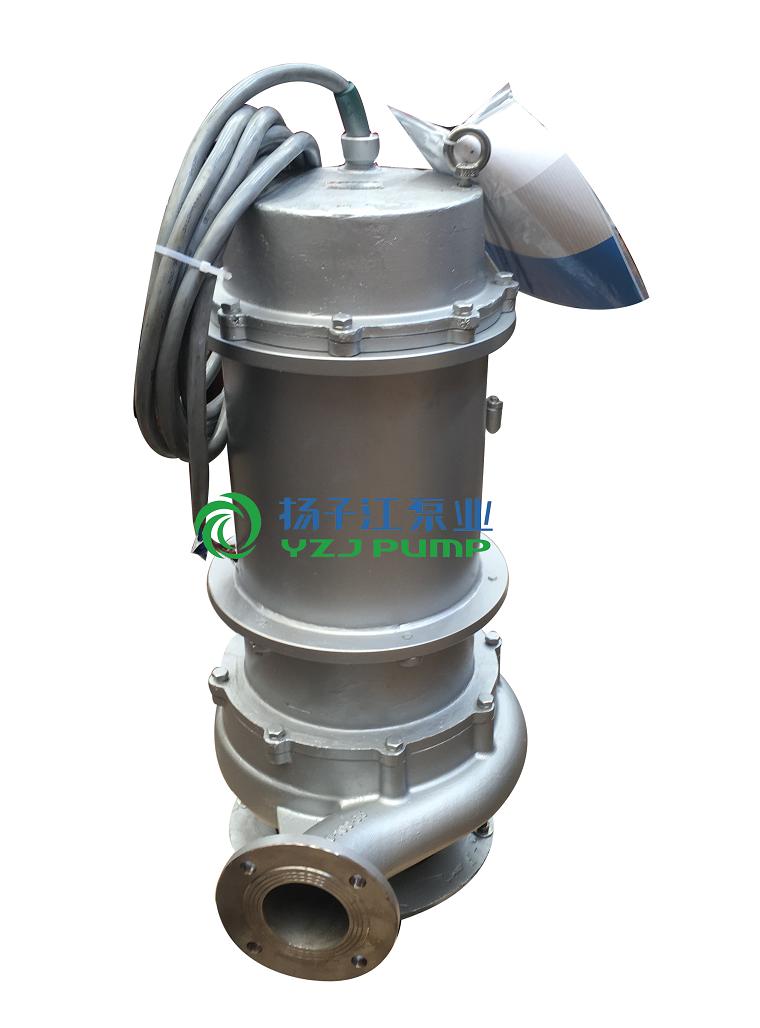

QW潛水排汙泵|潛水式排汙泵|不鏽鋼潛水式排汙泵

潛水排汙泵概述

WQ（QW）係列潛水式無堵塞排汙泵在引進國外先進技術的基礎上，在經我廠科研人員的共同努力下，同時廣泛征求國內水泵專家的意見，並經過多次改良而研製成功的，經測試各項性能指標次達到國外同類產品的先進水平。潛水排汙泵流量：7∽2400m3/h,揚程：7∽60m等，潛水排汙泵根據使用介質，安裝方式不同設計製造成同性能參數的WL、YW、GW係列產品。

潛水排汙泵產品特點

1、采用獨特的單片或雙片輪結構，大大提高了汙物通過能力，能有效的通過泵口徑的倍纖維物質與直徑為泵口徑約50%的固體顆粒。

2、機械密封采用新型硬質耐腐的鈦化兒鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入中即可工作，大大減少工程造價。
4、密封油室內設置有高精度搞幹擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控製櫃，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性懷可靠性。
6、浮球開關可以根據所需液位變化，自動控製泵的起動與停止，不需專人看管，使用極為方便。
7、WQ係列潛水排汙泵可根據用戶需要配備雙導軌自動耦合安裝係統，它安裝、維修帶來更大方便，人可不必為此而進入汙水坑。
8、能夠在全揚程內使用，而保證電機不會過載。
9、潛水排汙泵有兩種不同的安裝方式，固定式自動耦合安裝係統、移動式自由安裝係統。

潛水排汙泵結構圖

序號	部件名稱
1	底坐
2	泵體
3	葉輪
4	油室
5	機械密封
6	清水電機

潛水排汙泵主要用途

潛水排汙泵適用於化工、石油、製藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業、以及城市汙水處理廠排水係統、市政工程、建築工地等行業輸送帶顆粒的汙水、汙物，潛水排汙泵也可用於抽送清水及帶腐蝕性介質。

潛水排汙泵安裝方式

室內汙水池(集水坑)排汙泵采用移動式安裝(軟管)(單泵)、固定式安裝(硬管)(單泵、雙泵)和帶自動耦合裝置固定式安裝(單泵、雙泵)3種形式。其中軟管連接移動式安裝僅限於電機功率N≤7.5 kW的潛水排汙泵及排出管DN≤100 mm的場合。 室外汙水池僅采用帶自動耦合裝置固定式安裝(雙泵)一種形式。用於消防電梯排水坑的排汙泵安裝方式，應采用2台硬管連接固定式或2台固定自耦式，且集水井有效容積不小於2.0 m3，排汙泵額定流量不小於36 m3/h。

潛水排汙泵使用條件

1、 介質溫度不超過60℃，介質重度為11.3×103kg/m3，PH值在59範圍內。

2、 無內自流循環冷卻係統的泵，電機部分露出液麵不得超過1/2。

3、 本泵主要零件材料為鑄鐵，所以不能應用於抽送高度腐蝕液體。

型號意義

例如：40QW(WQ)15-30-2.2

40-口徑

QW(WQ)-潛水排汙泵

15-流量(m3/h)

30-揚程

2.2-配用電機功率

性能參數
