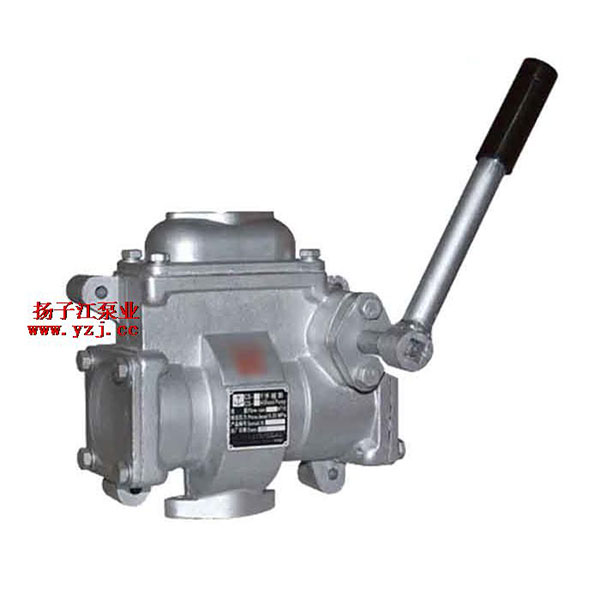

CS型手搖泵

CS-20、CS-25、CS-32係列適用於抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。本廠生產的CS係列手搖泵,設計合理、用料講究、維修簡單,重要的另件均(jun1)經防腐蝕處理,因此是比較理想的船用泵浦。

目錄

CS型手搖泵產品概述

CS-20、CS-25、CS-32係列適用於抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。本廠生產的CS係列手搖泵,設計合理、用料講究、維修簡單,重要的另件均經防腐蝕處理,因此是比較理想的船用泵浦。

CS型手搖泵規格和主要技術數據

型  號
CS-20型泵
CS-25型泵
CS-32型泵
流量m3/分
0.02m3/分
0.032m3/分
0.04m3/分
排出壓力Mpa
0.25mPa
0.25mPa
0.25mPa
吸入真空高度m
5m(水柱)
5m(水柱)
5m(水柱)
活塞行程mm
70mm
70mm
90mm
往複次數次/分
50次/分
50次/分
50次/分
泵缸直徑mm
φ65
φ75
φ88mm
手柄作用力kg
≈18kg
≈230N
≈28kg
進出水口徑mm
φ20mm
φ25
φ32mm
重量kg
6kg/台
8.5kg/台
12kg/台

CS型手搖泵使用與維修

1.使用前先卸下兩側蓋及上端蓋上的放油螺釘、注入適量潤滑油,搖動手柄、直至手柄運動自如為止。

2.工作時手柄應作大角度的往複搖動。在泵進口前應設置濾器,以防髒物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。

3.泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置,並把泵搖動幾次看有否異常,若發現不正常,可向本廠調換。

4.本係列泵的油封周期六個月。若長期擱置或長期停止使用、由應清洗重新油封。

CS型手搖泵外形尺寸安裝圖

型   號

CS-20

CS-25

CS-32

CS-38

 A

180

205

225

280

 B

152

180

200

245

 C

63

70

81

70

 D

213

220

249

260

 E

134

150

165

180







CS型手搖泵主要另部件材料

另件名稱

材    料

標    準

 泵   體

ZL102

GB1173-74

 蓋

ZL102

GB1173-74

 活   塞

ZL102

GB1173-74

 水缸套

HT20-40

GB 976-67

 閥

2cr13

GB1220-75

 閥   座

H62

YB 553-71

 軸

2cr13

GB1220-75

 連杆機構

2cr13

GB1220-75

 H型水缸套

H62

YB 553-71
