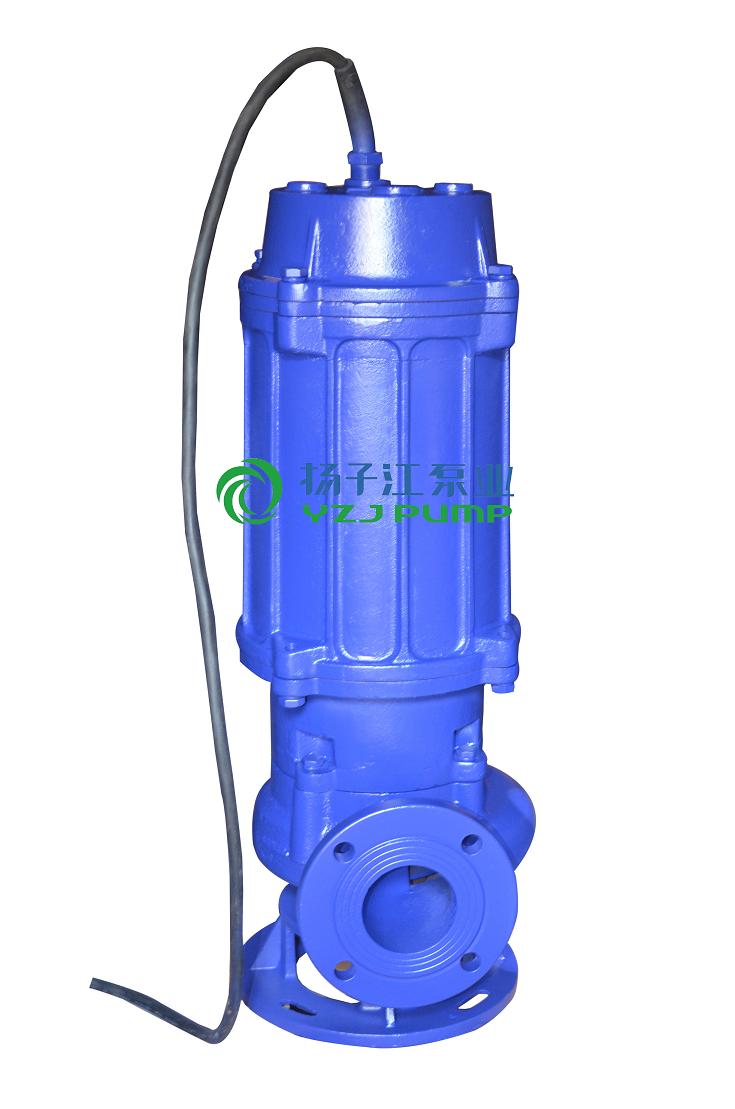

WQ型潛水無堵塞排汙泵

WQ型潛水排汙泵適用於化工、石油、製藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市汙水處理廠排水係統、市政工程、建築工地等行業輸送帶顆粒的汙水、汙物，也可用於抽送清水及帶腐蝕性介質。

說明書下載排汙泵係列實物圖標牌合格證產品視頻

下一個[WQX係列汙水汙物潛水排汙泵]上一個：[QW潛水排汙泵|潛水式排汙泵|不鏽鋼潛水式排汙泵]

產品概述

WQ排汙泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研製成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控製等特點。在排送固體顆粒和長纖維垃圾方麵，具有獨特效果。
WQ型潛水排汙泵采用獨特結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似於一截麵大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

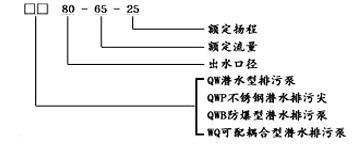

型號及意義

產品特點

1、采用獨特的單片或雙片葉輪結構，大大提高了汙物通過能力，能有效的通過泵口徑5倍纖維物質與直徑為泵口徑約50%的固體顆粒。

2、機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。

3、整體結構緊湊、體積小、噪音小、節能效果顯著，檢修方便、無需建泵房，潛入水中即可工作，大大減少工程造價。

4、該泵密封油室內設置有高精度抗幹擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。

5、可根據用戶需要配備全自動控製櫃，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性與可靠性。

6、浮球開關可根據所需液位變化，自動控製泵的起動與停止，不需專人看管，使用極為方便。

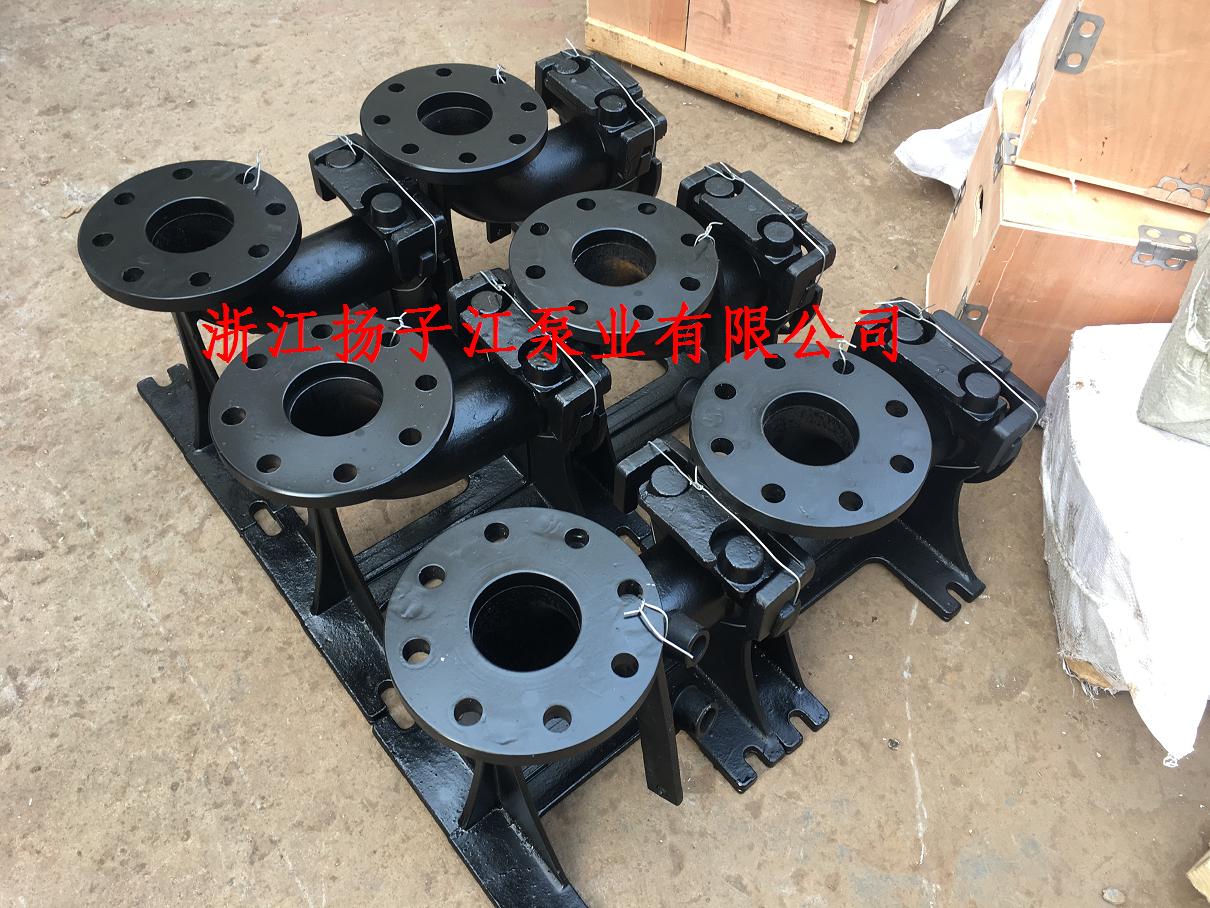

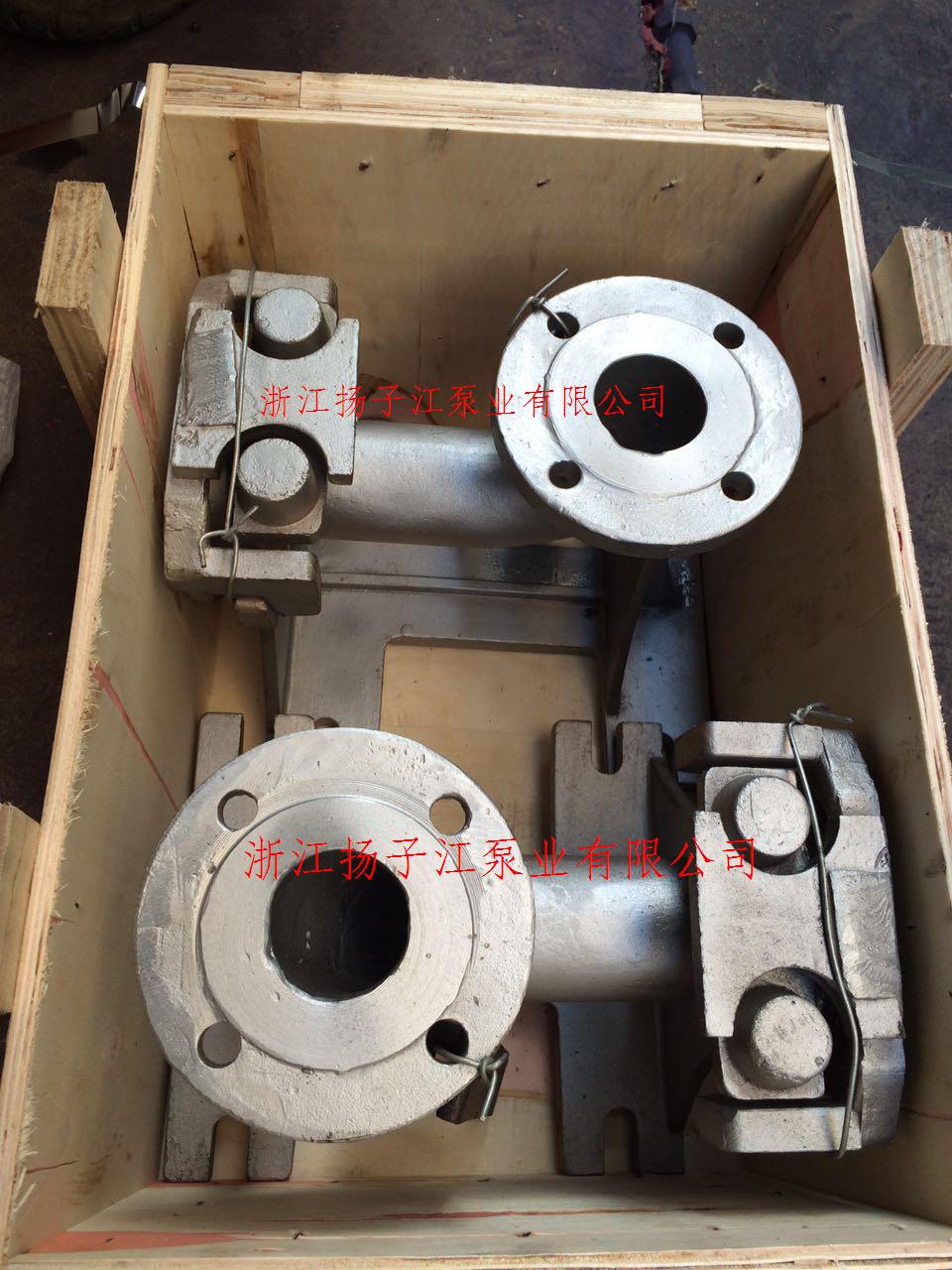

7、 WQ型潛水排汙泵可根據用戶需要配備雙導軌自動耦合安裝係統，它給安裝、維修帶來更大方便，人可不必為此而進入汙水坑。

8、能夠在全揚程內使用，而保證電機不會過載。

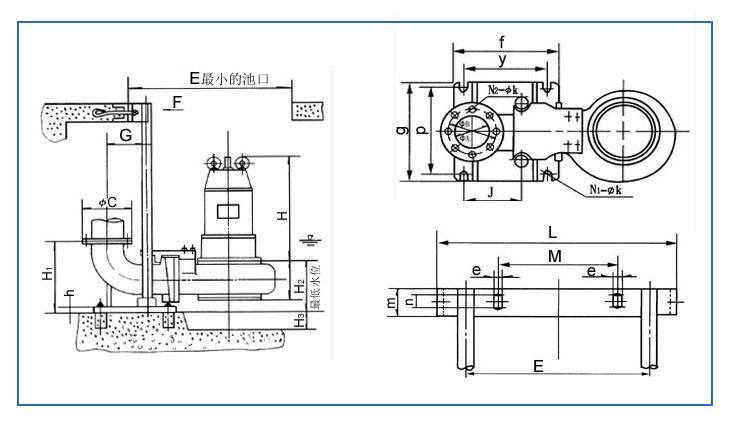

9、有兩種不同的安裝方式，固定式自動耦合安裝係統，移動自由安裝。

主要用途

WQ型潛水排汙泵適用於化工、石油、製藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市汙水處理廠排水係統、市政工程、建築工地等行業輸送帶顆粒的汙水、汙物，也可用於抽送清水及帶腐蝕性介質。

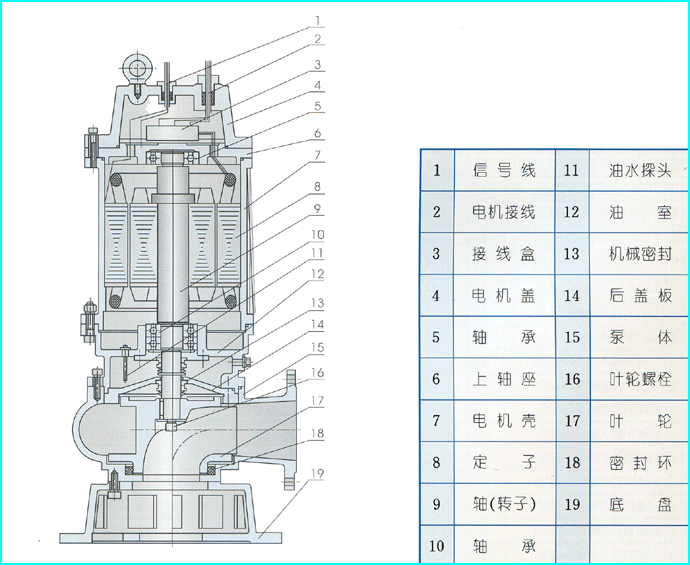

泵結構圖

性能參數表

型號	口徑 mm	流量 m3/h	揚程 m	功率 KW	轉速 r/min	效率 %
25-8-22-1.1	25	8	22	1.1	2825	38.5
32-12-15-1.1	32	12	15	1.1	2825	40
40-15-15-1.5	40	15	15	1.5	2840	45.1
40-15-30-2.2	40	15	30	2.2	2840	48
50-20-7-0.75	50	20	7	0.75	1390	54
50-10-10-0.75	50	10	10	0.75	1390	56
50-20-15-1.5	50	20	15	1.5	2840	55
50-15-25-2.2	50	15	25	2.2	2840	56
50-18-30-3	50	18	30	3	2880	58
50-25-32-5.5	50	25	32	5.5	2900	53
50-20-40-7.5	50	20	40	7.5	2900	55
65-25-15-2.2	65	25	15	2.2	2840	52
65-37-13-3	65	37	13	3	2880	55
65-25-30-4	65	25	30	4	2890	58
65-30-40-7.5	65	30	40	7.5	2900	56
65-35-50-11	65	35	50	11	2930	60
65-35-60-15	65	35	60	15	2930	63
80-40-7-2.2	80	40	7	2.2	1420	52
80-43-13-3	80	43	13	3	2880	50
80-40-15-4	80	40	15	4	2890	57
80-65-25-7.5	80	65	25	7.5	2900	56
100-80-10-4	100	80	10	4	1440	62
100-110-10-5.5	100	110	10	5.5	1440	66
100-100-15-7.5	100	100	15	7.5	1440	67
100-85-20-7.5	100	85	20	7.5	1440	68
100-100-25-11	100	100	25	11	1460	65
100-100-30-15	100	100	30	15	1460	66
100-100-35-18.5	100	100	35	18.5	1470	65
125-130-15-11	125	130	15	11	1460	62
125-130-20-15	125	130	20	15	1460	63
150-145-9-7.5	150	145	9	7.5	1440	63
150-180-15-15	150	180	15	15	1460	65
150-180-20-18.5	150	180	20	18.5	1470	75
15-180-25-22	150	180	25	22	1470	76
150-130-30-22	150	130	30	22	1470	75
150-180-30-30	150	180	30	30	1470	73
150-200-30-37	150	200	30	37	1480	70
200-300-7-11	200	300	7	11	970	73
200-250-11-15	200	250	11	15	970	74
200-400-10-22	200	400	10	22	1470	76
200-400-13-30	200	400	13	30	1470	73
200-250-15-18.5	200	250	15	18.5	1470	72
200-300-15-22	200	300	15	22	1470	73
200-250-22-30	200	250	22	30	1470	71
200-350-25-37	200	350	25	37	1980	75
200-400-30-45	200	400	30	45	1480	70
250-600-9-30	250	600	9	30	980	74
250-600-12-37	250	600	12	37	1480	78
250-600-15-45	250	600	15	45	1480	75
250-600-20-55	250	600	20	55	1480	73
250-600-25-75	250	600	25	75	1480	73
250-800-12-45	250	800	12	45	980	76
300-500-15-45	300	500	15	45	980	70
300-800-15-55	300	800	15	55	980	73
300-600-20-55	300	600	20	55	980	75
300-800-20-75	300	800	20	75	980	78
300-950-20-90	300	950	20	90	980	80
300-1000-25-110	300	1000	25	110	980	82
350-1100-10-55	350	1100	10	55	980	84.5
350-1500-15-90	350	1500	15	90	980	82.5
350-1200-18-90	350	1200	18	90	980	83.1
350-1100-28-132	350	1100	28	132	740	83.2
350-1000-36-160	350	1000	36	160	740	78.5
350-1500-10-75	400	1500	10	75	980	82.1
400-2000-15-132	400	2000	15	132	740	85.5
400-1700-22-160	400	1700	22	160	740	82.1
400-1500-26-160	400	1500	26	160	740	83.5
400-1700-30-200	400	1700	30	200	740	83.5
400-1800-32-250	400	1800	32	250	740	82.1
