CYZ-A型防爆自吸式離心泵
目錄
CYZ-A型防爆自吸式離心泵概述
本單位生產的CYZ－A型自吸式離心油泵是根據國內外有關技術資料經消化、吸收、改進後研製而成的新泵類產品，國內空白獨一無二，該自吸式離心泵適用於石油行業、陸地油庫、油罐車的理想產品，並適合於作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～140℃，如輸送化工液體可改用耐腐蝕機械密封。
CYZ-A型防爆自吸式離心泵產品特點
該泵屬自吸式離心泵，自吸式離心泵具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優點。管路中不需底閥，工作前隻需保證泵體內儲有定量引油即可。用於油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。
該自吸式離心泵是選用優質材料精製而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，因此簡化了管路係統，又改善了勞動條件。

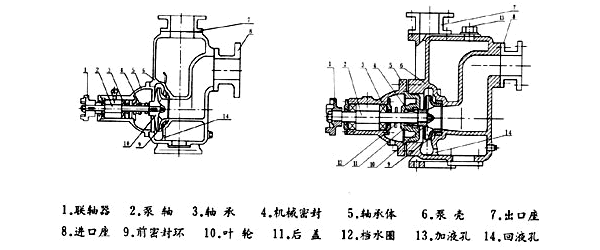

CYZ-A型防爆自吸式離心泵結構圖
CYZ-A型防爆自吸式離心泵主要性能參數表
|
型號
|
電機功率
|
轉速（r/min）
|
口徑
|
流量(m3/h)
|
揚程(m)
|
自吸高度
|
|
25CYZ-A-20
|
1.1
|
2900
|
25
|
3.2
|
20
|
6
|
|
25CYZ-A-20
|
1.5
|
2900
|
25
|
3.2
|
32
|
6
|
|
32CYZ-A-20
|
3
|
2900
|
32
|
3.2
|
50
|
6
|
|
40CYZ-A-20
|
1.5
|
2900
|
40
|
6.3
|
20
|
5
|
|
40CYZ-A-32
|
2.2
|
2900
|
40
|
6.3
|
32
|
5
|
|
40CYZ-A-40
|
4
|
2900
|
40
|
10
|
40
|
5
|
|
40CYZ-A-50
|
4
|
2900
|
40
|
6.3
|
50
|
5
|
|
50CYZ-A-12
|
1.5
|
2900
|
50
|
12.5
|
12
|
5
|
|
50CYZ-A-20
|
2.2
|
2900
|
50
|
15
|
20
|
5
|
|
50CYZ-A-30
|
3
|
2900
|
50
|
12.5
|
30
|
5
|
|
50CYZ-A-35
|
4
|
2900
|
50
|
12.5
|
35
|
5
|
|
50CYZ-A-40
|
4
|
2900
|
50
|
10
|
40
|
5
|
|
50CYZ-A-50
|
5.5
|
2900
|
50
|
12.5
|
50
|
5
|
|
50CYZ-A-60
|
7.5
|
2900
|
50
|
12.5
|
60
|
5
|
|
50CYZ-A-75
|
11
|
2900
|
50
|
15
|
75
|
5
|
|
65CYZ-A-15
|
3
|
2900
|
65
|
30
|
15
|
4
|
|
65CYZ-A-32
|
5.5
|
2900
|
65
|
25
|
32
|
5
|
|
65CYZ-A-50
|
7.5
|
2900
|
65
|
25
|
50
|
5
|
|
65CYZ-A-70
|
15
|
2900
|
65
|
25
|
70
|
5
|
|
80CYZ-A-13
|
3
|
2900
|
80
|
35
|
13
|
3.5
|
|
80CYZ-A-17
|
4
|
2900
|
80
|
43
|
17
|
3.5
|
|
80CYZ-A-22
|
5.5
|
2900
|
80
|
40
|
22
|
3.5
|
|
80CYZ-A-25
|
7.5
|
2900
|
80
|
50
|
25
|
4
|
|
80CYZ-A-32
|
7.5
|
2900
|
80
|
50
|
32
|
4
|
|
80CYZ-A-40
|
11
|
2900
|
80
|
50
|
40
|
4
|
|
80CYZ-A-55
|
18.5
|
2900
|
80
|
60
|
55
|
4.5
|
|
80CYZ-A-70
|
22
|
2900
|
80
|
60
|
70
|
4.5
|
|
100CYZ-A-20
|
7.5
|
2900
|
100
|
80
|
20
|
3.5
|
|
100CYZ-A-25
|
11
|
2900
|
100
|
100
|
25
|
4.5
|
|
100CYZ-A-32
|
15
|
2900
|
100
|
100
|
32
|
4.5
|
|
100CYZ-A-40
|
18.5
|
2900
|
100
|
100
|
40
|
4.5
|
|
100CYZ-A-50
|
22
|
2900
|
100
|
100
|
50
|
4.5
|
|
100CYZ-A-65
|
30
|
2900
|
100
|
100
|
65
|
4.5
|
|
100CYZ-A-75
|
30
|
2900
|
100
|
100
|
75
|
4.5
|
|
150CYZ-A-20
|
18.5
|
1450
|
150
|
180
|
20
|
4.5
|
|
150CYZ-A-30
|
30
|
1450
|
150
|
170
|
30
|
4.5
|
|
150CYZ-A-45
|
37
|
2900
|
150
|
160
|
45
|
4.5
|
|
150CYZ-A-55
|
45
|
2900
|
150
|
160
|
80
|
4.5
|
|
150CYZ-A-65
|
55
|
2900
|
150
|
170
|
65
|
4.5
|
|
150CYZ-A-80
|
55
|
2900
|
150
|
160
|
80
|
4.5
|
|
200CYZ-A-32
|
90
|
1450
|
200
|
400
|
32
|
4.5
|
|
250CYZ-A-50
|
90
|
1450
|
250
|
400
|
50
|
4.5
|
|
300CYZ-A-50
|
110
|
1450
|
300
|
500
|
50
|
4.5
|

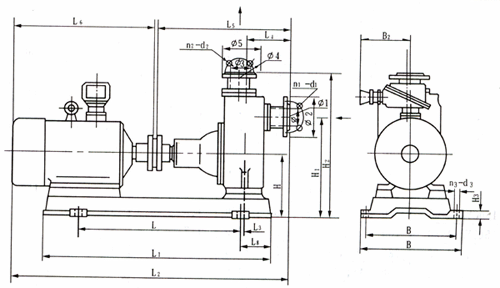

CYZ-A型防爆自吸式離心泵安裝圖
CYZ-A型防爆自吸式離心泵使用說明
(一).起動前的準備及檢查工作：
1.本係列油泵，根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油，采用機油潤滑的泵，如果油位不足，則加足之。
2.檢查泵殼內的儲液是否高於葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體內注入儲液，不應在儲液不足的情況下啟動運轉，泵則不能正常工作，且易損壞機械密封。
3.檢查泵的轉動部件是否有卡住磕碰現象。
4.檢查泵體底腳及各聯結處螺母有無鬆動現象。
5.檢查泵軸與電動機主軸的同軸度或平行度。
6.檢查進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門，稍開（不要全開）出口控製閥。
(二).停泵
1.首先必須關閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
CYZ-A型防爆自吸式離心泵故障原因及解決方法
|
故障形式 |
產生原因 |
排除方法 |
|
油泵不出油 |
1.泵殼內未加儲液或儲液不足 |
1.加足儲液 |
|
雜音和振動較大 |
1.底腳不穩 |
1.加固 |
|
出油量不足 |
1.葉輪流道與吸入管被堵塞 |
1.排除堵塞物 |
|
軸功率 |
1.流量過大 |
1.升高出口壓力 |

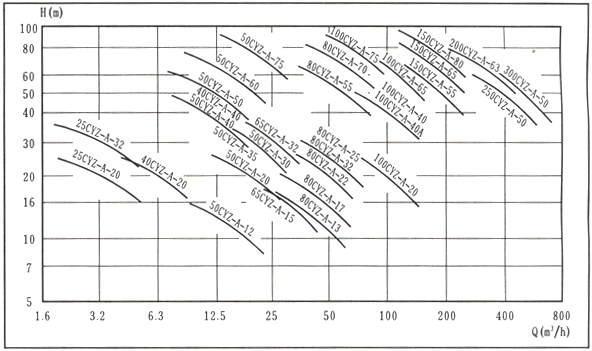

CYZ-A型防爆自吸式離心泵性能型譜圖
訂貨須知
一、①自吸式離心泵產品名稱與型號②自吸式離心泵口徑③自吸式離心泵揚程④自吸式離心泵電機功率（KW）⑥自吸式離心泵轉速（r/min）⑦自吸式離心泵電壓〔V〕⑧自吸式離心泵吸程⑨自吸式離心泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的自吸式離心泵產品型號，請按自吸式離心泵型號直接向香蕉视频网站江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們香蕉视频网站江泵業的技術專家為您審核把關。
