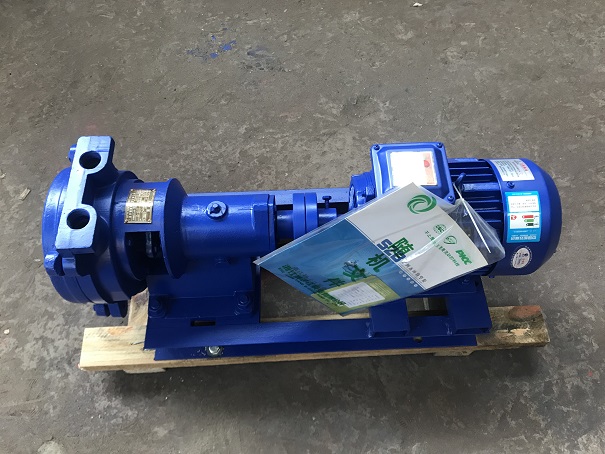

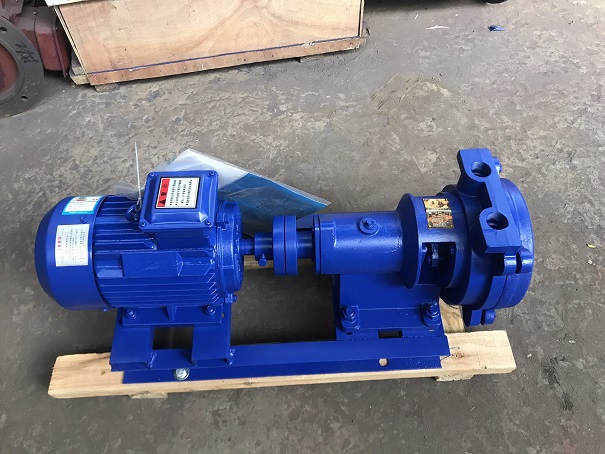

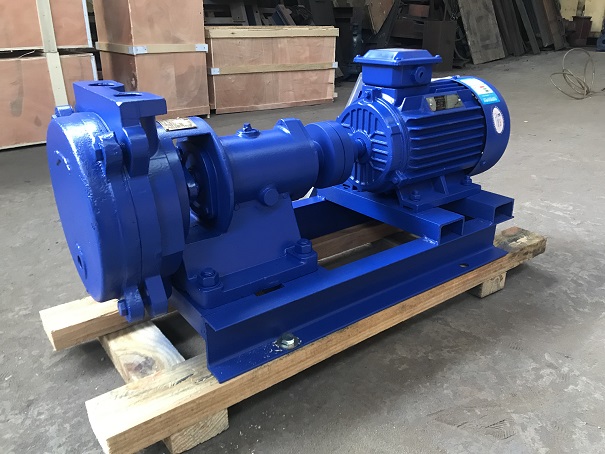

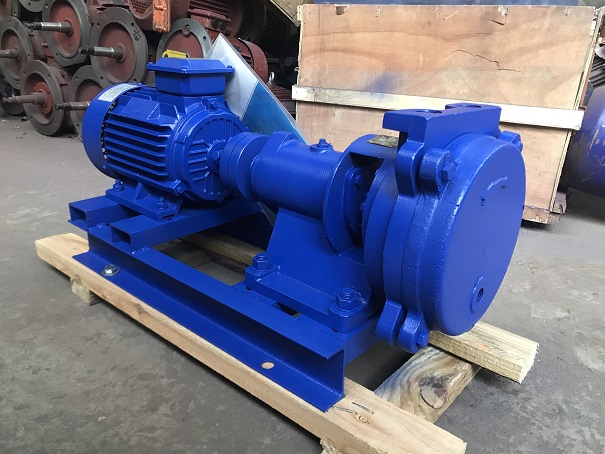

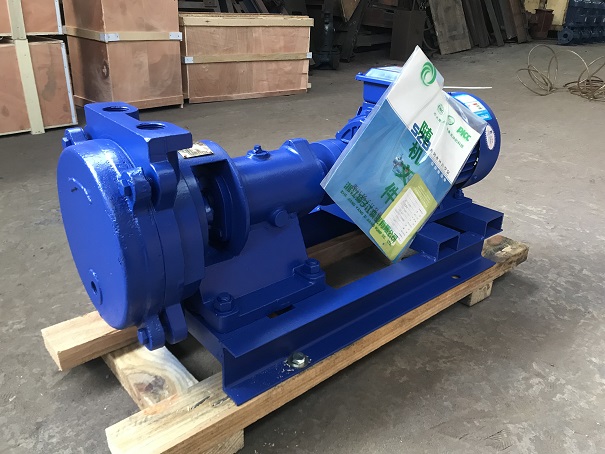

SZB型水環式真空泵

SZB型真空泵是懸壁式水環真空泵,可供抽吸空氣或其它無腐蝕性,不溶於水,不含固體顆粒的氣體,低吸入壓力為-0.086MPa。被廣泛用於機械、石油、化工、製藥、食品等工業及其它領域,特別適合寺做大型水泵引水用。

目錄

SZB型水環式真空泵產品概述

SZB型真空泵是懸壁式水環真空泵,可供抽吸空氣或其它無腐蝕性,不溶於水,不含固體顆粒的氣體,低吸入壓力為-0.086MPa。被廣泛用於機械、石油、化工、製藥、食品等工業及其它領域,特別適合寺做大型水泵引水用。

SZB型水環式真空泵技術參數

型號 抽氣量
(m3/min)
極限真空(MPa) 電機功率 泵轉速(r/min) 吸入口徑 排出口徑 供水量(L/min) 泵重
(包括電機)
(kg)
大氣量 吸入壓力
為-0.07MPa
SZB-4 0.33 0.24(4L/S) -0.086 1.5 1400 G1" G1" 8 95
SZB-8 0.64 0.48(8L/S) -0.086 2.2 1420 G1" G1" 10 105

注:

 1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ,葉輪與側蓋的間隙大小而變化,葉輪與側蓋的間隙大小而變化,特別是流量較小時,如果調整不準確更容易引起偏小

 2、表內數值是在下列條件下得出:①水溫15℃; ②空氣20℃; ③氣體相對溫度70%;④大氣壓力0.1013MPa

 3、表內性能偏差不超過5%

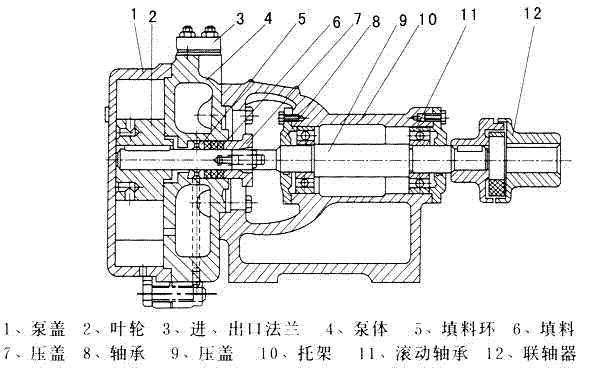

SZB型水環式真空泵結構圖

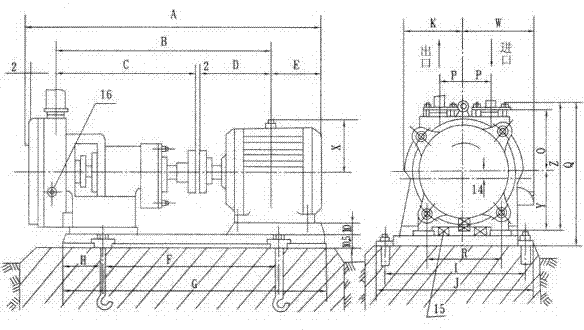

SZB型水環式真空泵安裝尺寸


型號

A

B

C

D

E

F

G

H

I

J

K

Y

Z

W

R

Q

P

O

X

配用電機

SZB-4

755

 504.5

 313

175.5

122

390

640

125

 310

360

 120

 135

 274

155

187

359

55

121

145

Y90L-4-1.5KW

SZB-8

780

523

313

208

139

393

660

133

 345

385

120

 135

274

155

187

369

55

121

145

Y100L1-4-2.2KW



SZB水環真空泵訂貨須知

一、①SZB水環真空泵產品名稱與型號②SZB水環真空泵口徑③SZB水環真空泵揚程④SZB水環真空泵流量⑤SZB水環真空泵電機功率(KW)⑥SZB水環真空泵轉速(r/min)⑦SZB水環真空泵壓〔V〕⑧SZB水環真空泵吸程⑨SZB水環真空泵是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定我公司的SZB水環真空泵產品型號,請按SZB水環真空泵型號直接向香蕉视频网站江泵業公司銷售部訂購。

三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數,由我們香蕉视频网站江泵業的技術專家為您審核把關。

感謝您訪問我們香蕉视频网站江泵業的網站【www.yzjbf.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
