PWF型耐腐蝕汙水泵

PWF型耐腐蝕汙水泵用途

PWF型耐腐蝕汙水泵可輸送溫度低於80℃帶有酸性、堿性或其它腐蝕性的汙水，廣泛適用於化工、石油、輕工、食品、製藥和環保等行業。

PWF型耐腐蝕汙水泵性能範圍

流量Q為10～125m3/h；

揚程H為10～18m，

過流部件材料有采用ZG1Cr18Ni9和HT200兩種。

PWF型耐腐蝕汙水泵是單級、單吸、懸臂式耐腐蝕的離心汙水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平垂直方向。

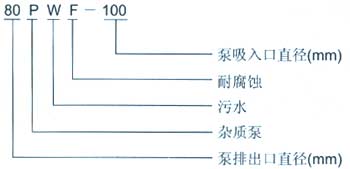

PWF型耐腐蝕汙水泵型號意義

PWF型耐腐蝕汙水泵產品參數

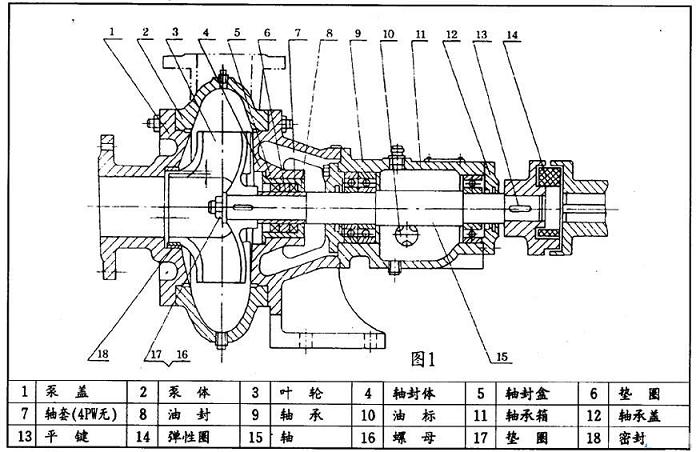

PWF不鏽鋼汙水泵（耐腐蝕汙水泵）結構圖

結構說明

本型泵主要由：泵蓋(1)，泵體(2),葉輪（3)，軸（15），軸封體(4)，軸承箱（11))及聯軸器部件等組成〈見圖1：結構圖〉

泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動（亦可才艮據需要改用皮帶傳動）。

葉輪內僅有兩片曲麵葉片，因此流道寬暢，可通過一般性懸濁顆粒。

葉輪背麵有4片副葉片，以平衡軸向推力，製造時葉輪經過靜平衡試經驗。

泵的旋轉方向從驅動端看為順時針方向。

軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處於正常油位線。

本泵軸封采用油封團密封、密封性能好、更換方便。

密封環由鑄鐵製成，固定於泵蓋上，磨損後可用備件更換。

泵蓋和葉輪進口端的間隙f，密封環與葉輪裝配間隙T （見結構圖〉及配用底閥內徑列於表1。

PW、PWF型懸臂式離心汙水泵 (外型尺寸)

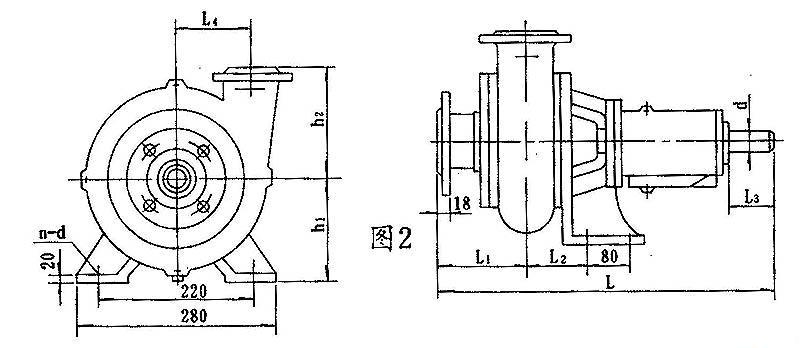

外型尺寸 圖2

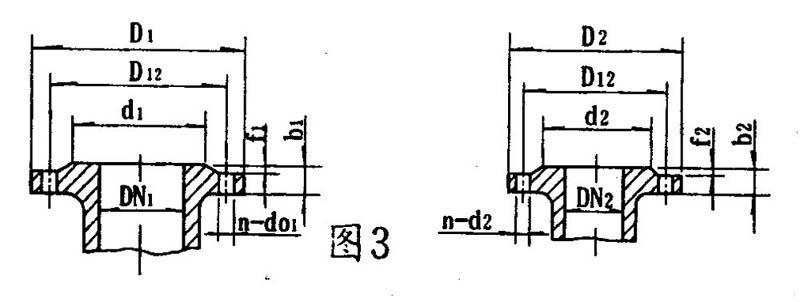

泵的進口法蘭連接尺寸 圖3

泵的進出口錐管連接尺寸 圖3

PWF型耐腐蝕汙水泵起動、停止和運轉

1、起動

1）檢查軸承箱內是否已加油、油位是否正常油位線。

2）檢查電機旋轉方向是否與泵的旋轉方向一致。

3）關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。

4）啟動電機、並打開壓力表旋塞。

5）待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞並逐漸打開排水管路上的閘閥到需要為止。

2、停止

1) 先慢慢關閉出水管路閘閥，然後切斷電源。

2)  若遇冰凍季節，停機後，打開泵體下部的四方螺塞，放空存水，以免凍裂。

3) 若長期不用，則各部件應拆開擦淨，並在滑動麵塗上防鏽油，妥善保存。

3、運轉

1) 在泵運轉過程中，必須注意觀察儀表、軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。

2) 軸承高溫度不得超過75℃。

3) 軸承油應保持在正常油位線，不能過高或過低，過低應及時加油。

4) 密封環與葉輪的配合間隙，大於以下規定值時應更換新的密封環。

吸水口直徑≤100mm時，直徑方向總間隙≥1.5mm時

吸水口直徑>100mm時，直徑方向總間咪≥2mm時

故障及解決方法
