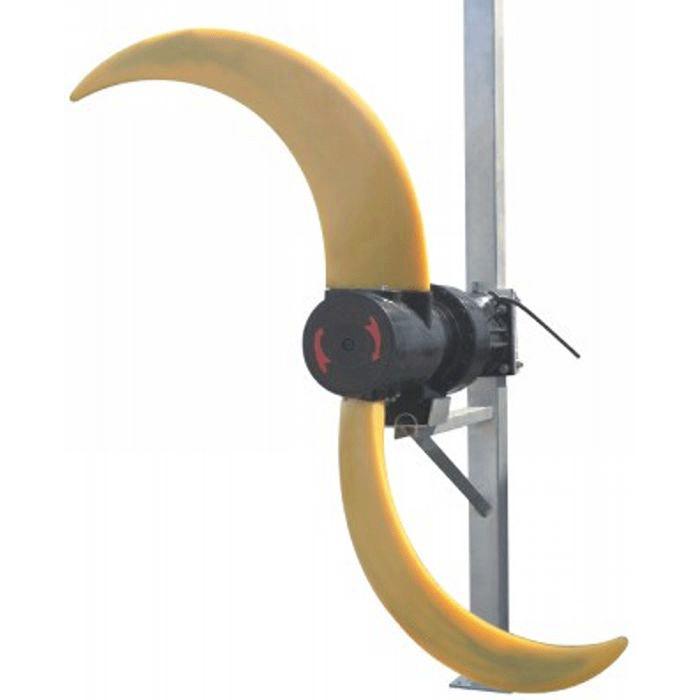

QDT型低速推流器

QDT型低速推流器的產品簡介

      QDT型低速推流器廣泛用於氧化溝推流，各類生化池的攪拌，河流防凍，景觀水循環以及工業和城市汙水處理廠曝氣池和厭氧池，其產生低切向流的強力水流，可用於池中水循環及硝化、脫氮和除磷階段創建水流、開辟河道及河床防水之用等。QDT型低速推流器是我廠結合先進生產工藝與新環保理念生產製造的，它主要由潛水電機、減速裝置、葉槳和安裝係統等組成。QDT型低速推流器特點是配套功率小（1.5~7.5Kw），轉速低（36~135r/min），葉槳直徑大（1000~2500mm），低速旋轉，產生大體積流場，服務範圍廣。它的後掠式香蕉型葉槳設計，具有自潔功能，采用聚氨酯或鋁合金材質精鑄成型，具有重量輕，強度高，耐腐蝕等優點，其優異的摩擦性能，可保證QDT型低速推流器在低轉速的運動狀態下於液體產生良好的阻尼效果，從而創建出柔和的水流。QDT型低速推流器係列產品除了具有推流和創建水流的作用外還具攪拌功能。其攪拌功能表現在主要運用在市政和工業汙水處理過程中的混合、攪拌和環流，也可用作景觀水環境的養護設備，通過攪拌達到創建水流作用，改善水體質量，增加水中含氧量，有效阻止懸浮物沉積。

QDT型低速推流器基本原理

      低速推流器是一種兼攪拌混合和推流功能為一體的浸沒式設備。該設備通過後曲式葉輪將液體在向前推進的同時，將氧化池裏的汙泥進行充分地攪拌混合，以改善氧化池等汙水處理設施的水流條件，使不同的水體獲得汙水處理工藝所要求的流速，以防止汙泥沉降，提高汙水處理效率。特別是生化處理過程中，可使汙水和活性汙泥充分混合，在好氧／厭氧工藝使汙水脫氮、避免水體富營養化的發生。

QDT型低速推流器技術關鍵

      QDT型低速推流器采用過載、過熱及防滲漏三重保護的專用潛水電機；配備圓柱斜齒硬齒麵減速器；體積小，具有可靠的密封性。特別是葉輪，是國內首家采用船舶螺旋槳水力推進理論由計算機進行優化設計，兩葉高推力、自潔型葉輪采用整體式鑄造成型，重量輕、強度好，可在一定的輸入功率條件下，獲得佳的水流推力。

QDT型低速推流器的性能特點

1、螺旋葉輪帶後掠角，具有優良的自淨功能和防纏繞特性。

2、密封可靠、無滲漏，並設有泄漏、過熱等功能保護。

3、安裝方便迅速，能適合各種類型的水池。

4、能耗低，無噪聲。

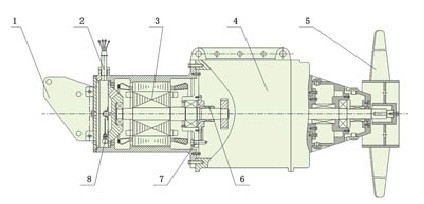

QDT型低速推流器的結構特性

1、尾翼：內部設有泄露傳感器和電機繞組超溢保護報警裝置。

2、電纜線：獨特的電纜密封設計排除了電纜漏水的隱患。

3、電機：電機繞組絕緣等級為F級，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。

4、減速裝置

5、葉槳：葉槳由彈性聚氨脂或鋁合金製成，能承受變化的負荷,推力被平均（jun1）分配到混合物上，具佳水力設計。

6、機械密封：兩套獨立的機械密封，保證潛水電機長期可靠運行。

7、軸承：進口的高質量一次潤滑軸承，設計使用壽命8000小時。

8、內部設有泄漏傳感器和電機繞組超溫保護報警裝置。

QDT型低速推流器的適用條件

QDT低速推流器在下列條件下應能正常連續運行：

1.高介質溫度不超過40℃；

2.介質的PH值在5～9之間；

3.液體密度不超過1150kg/m3；

4.長期潛水運行，潛水深度一般不超過10m。

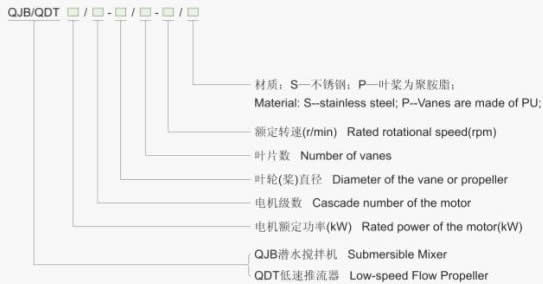

QDT型低速推流器的型號意義

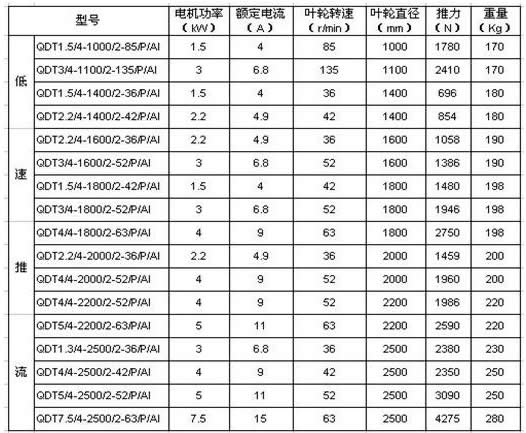

QDT型低速推流器的性能參數

注：以上規格型號為常規產，但不局限於上表，可為客戶拓展設計新的或含特殊要求的攪拌機。

QDT型低速推流器的選型參考資料

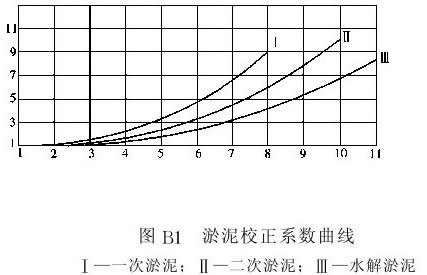

1、根據圖B1或表B1確定待攪拌介質的汙泥校正係數。

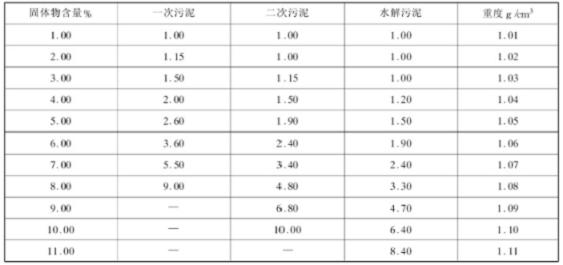

表B1汙泥校正係數表

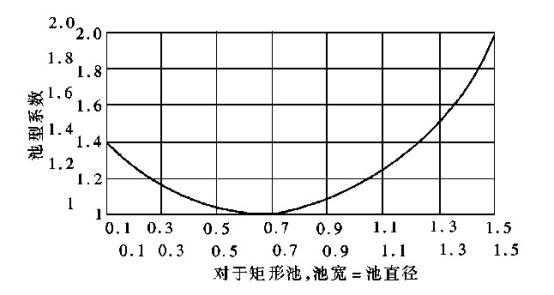

2、根據圖B2或表B2確定攪拌池的池型校正係數

2：池型校正係數表

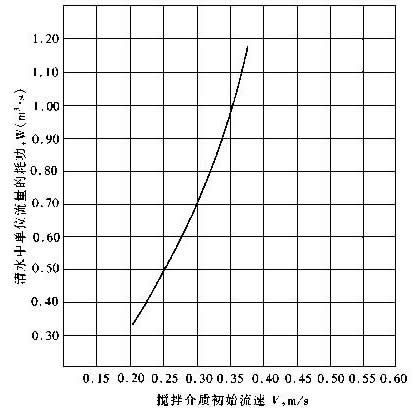

3、根據攪拌介質初始流速V，通過圖B3確定單位流量的耗功。

圖B3推流單位流量介質耗能曲線

4、用攪拌介質初始流速V 乘以葉輪旋轉時所形成的截麵積計算出攪拌機的流量。

5、用攪拌機的流量乘以單位流量的耗功，再乘以汙泥校正係數和池型校正係數，即可得出整池介質所需的功率。

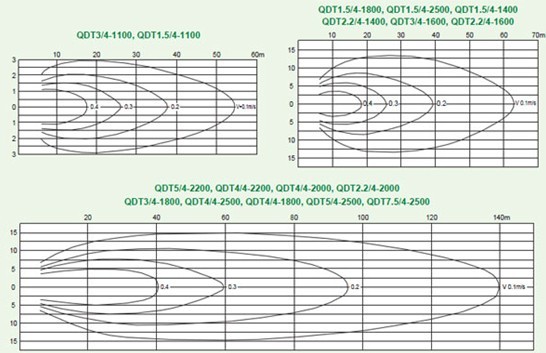

QDT型低速推流器的流場圖

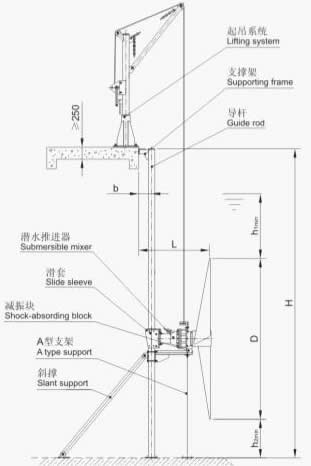

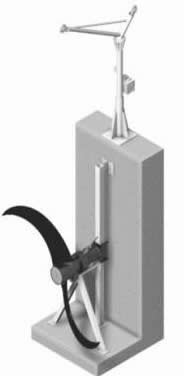

QDT型低速推流器的安裝尺寸圖及安裝示意圖

潛水攪拌機可以有多種安裝方式，這裏提供四種通用的方式供選擇，尺寸可參考下表。我公司還可以根據用戶的要求作特殊設計。

1、潛水攪拌機的專用安裝係統，可在無需排出池中汙水的情況下，快速安裝和拆卸潛水攪拌機；

2、安裝係統I-1隻適用於池深<4m，機型為QJBO.85／8和QJBl.5／6，且可在水平方向和垂直方向調節角度；當池深>4m時，應選用安裝係統I-2型。

3、安裝係統II、III導杆可沿水平方向繞導杆軸線旋轉，大轉角為±60°；

4、當H>4m時需，在導杆中間添加一支撐架；

5、支撐架和下托架與池壁、池底均用膨脹螺栓或化學錨栓固定，無需預留孔；

6、客戶定貨時，請提供池深H及池型圖，以便確定導杆尺寸和支撐架個數；

7、安裝係統材質采用不鏽鋼和碳鋼防腐可供選擇；

8、多台攪拌機可共用一套起吊係統。

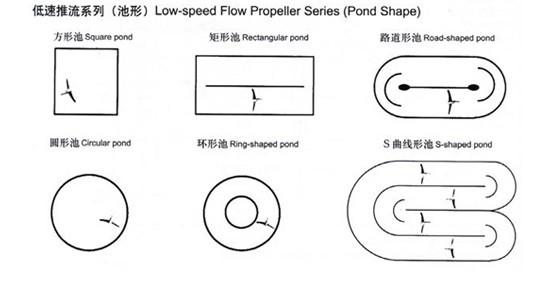

QDT型低速推流器運行模式

      潛水攪拌機的安裝定位對其攪拌效果有很大的影響，為了達到事半功倍的運行效果，我們建議用戶按照專業設計人員的要求去做，要充分考慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構築物向引起的渦流等情況，盡量減少短路循環和死角的產生，避免與池壁的撞擊而降低流速。參照下麵的運行模式圖，可幫助您合理選擇攪拌機和安裝形式。

QDT型低速推流器混合、攪拌係列
