化工泵機械密封雜質過濾係統介紹

時間：2012/2/25 來源：浙江香蕉视频网站江泵業有限公司

密封介質中往往會由於介質本身(如漿液、油漿等)含有固體顆粒、易結晶、結焦等性質，在一定工作條件下出現固體顆粒，還有一些特殊用途化工泵的密封(如塔底泵、釜底泵的密封)在係統中有殘渣、鐵鏽、汙垢，甚至於安裝時有殘留雜物，都會給機械密封帶來較大的危害。除去固體顆粒等雜質是機械密封係統的一種基本功能，可采用過濾器或旋液分離器來除去係統中的雜質。

①過濾器我國機械行業標準JB／T 6632-1993《離心泵機械密封係統用過濾器》規定的機械密封係統用過濾器分為兩種形式：GL型為濾網過濾(見圖5-88)；GC型為磁環加濾網過濾(見圖5-89)。承壓方向為單向和雙向兩種。基本參數為：額定壓力1.6 MPa、6.3 MPa；額定溫度150℃；過濾精度50μm、100μm；接口尺寸Rp 1／2、Rp 3／4。

濾網過濾器結構簡單，通常在衝洗或循環管中串聯使用。含固體雜質的密封介質由一端進入，通過濾網從另一端流出，雜質留在過濾網內，定時取出濾網清除雜質可重複使用。

磁性過濾器由永久磁鐵和濾網與其他元件組成。過濾網孔為25～100／zm，以減少過濾器的阻力，其流量為1～4 m3／h，通常成雙並聯安裝在管路上，以便於交替切換使用。

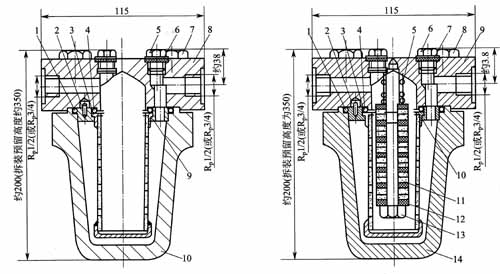

圖5-88 GL型過濾器結構圖5-89 GC型過濾器結構

1，4-0形密封圈；2-圓柱銷；3-過濾器網； 1，4-0形耷封圈；2-圓柱銷；3-過

5-排氣螺栓；6-密封墊；7-螺釘；8-過濾器蓋；器網；5-彈簧；

9-中間環；10-過濾器體 6-排氣螺栓；7-密封墊；8，1 3-螺釘；9-過濾器蓋；

10-中間環；11一磁環；12-墊；14-過濾器體

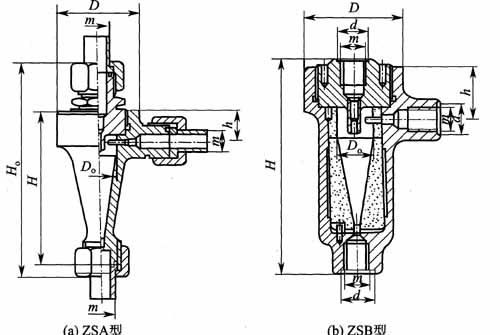

②旋液分離器旋液分離器(簡稱旋液器)是利用離心沉降原理來分離固體顆粒(顆粒密度大於化工泵密封流體的密度)的器件，其分離精度可達微米級。我國機械行業標準JB／T6633-1993《機械密封係統用旋液器》規定的機械密封係統用旋液器分為ZSA型與ZSB型兩種形式(見圖5-90)，其工作參數為：壓力範圍0.4～6.3MPa；工作溫度為-20～200℃；工作流量2～8 L／min；工作介質為含固相顆粒的液體。

密封旋液器的安裝尺寸應符合表5-45的規定。

表5-45 旋液器的安裝尺寸／mm
