PW、PWF型懸臂式離心汙水泵 外型尺寸

時間:2010/5/11 來源:浙江香蕉视频网站江泵業有限公司

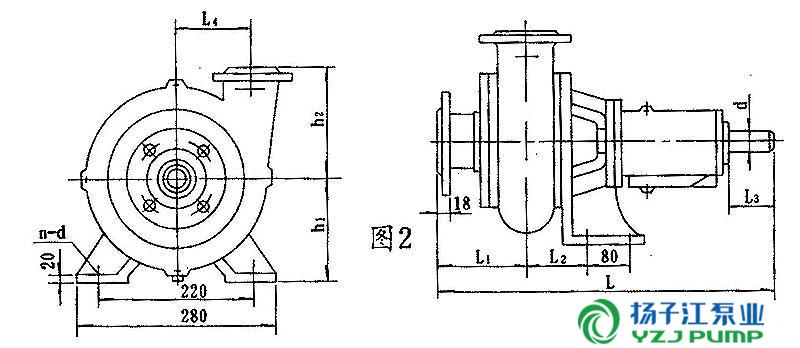

一、外型尺寸 圖2

產品型號

L1

L2

L

L3

d

L4

h1

h2

n-d

2½PW

160

105

571

46

Φ30

122.5

180

200

4-Φ19

4PW

214

122.5

658.5

58

Φ5

190

180

200

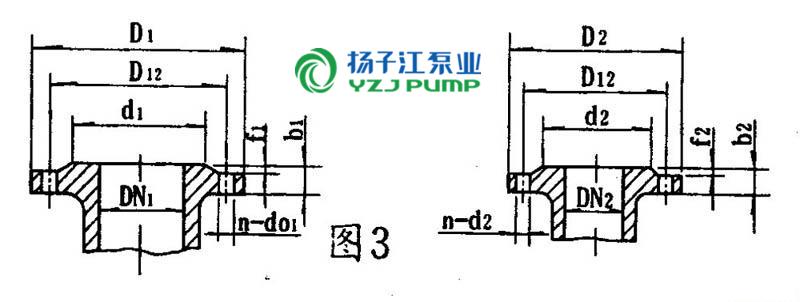

二、泵的進口法蘭連接尺寸 圖3



產品型號

吸入 口法蘭

排出 口法蘭

DN1

d1

D12

D1

f1

b1

N-d01

DN2

d2

D12

D2

f2

b2

n-d02

2½PW

80

125

150

185

3

18

4-Φ18

70

110

130

160

3

18

4-Φ14

4PW

100

145

170

205

100

145

170

205

4-Φ18

三、泵的進出口錐管連接尺寸 圖3

產品型號

吸入 口法蘭

排出口   法蘭

DN1

d1

D12

D1

f1

b1

N-d01

DN2

d2

D12

D2

f2

b2

n-d02

2½PW

100

158

180

220

3

20

4-Φ17.5

80

135

160

190

3

22

4-Φ18

4PW

200

255

280

315

22

4-Φ18

150

212

240

285

26

14-Φ17.5
