SZ水環真空泵（結構圖）
時間：2010/5/10 來源：浙江香蕉视频网站江泵業有限公司
結構說明

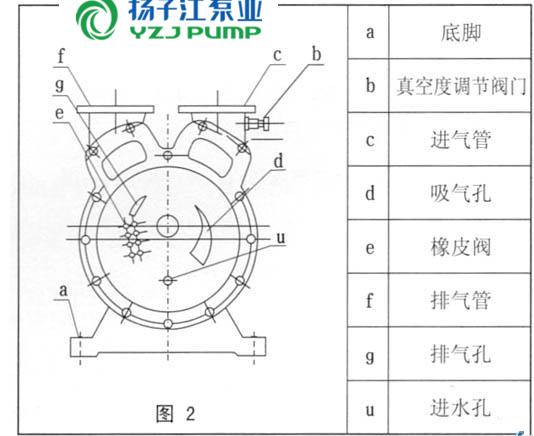

泵的結構如圖2、圖3、圖4所示：
泵由泵體（1）及兩個側蓋（2）（3）所組成（圖3及圖4）側蓋下部有泵腳支撐（圖示），在上部是兩管子即進氣管和排氣管，這兩個管子通過側蓋上的吸所孔及排氣孔（g）與泵腔相連，泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通，軸（4）偏心地安裝在泵體中，葉輪（6）用鍵（5）固定於軸上。軸輪與側蓋之間的間隙，用泵體和側蓋間的墊來調整總間隙，用軸套（17）推動葉輪，從而調整葉輪兩端的間隙。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。
填料函配備在示兩側蓋（2）（3）內，在填料後麵，有一個水室，水由管子（11）進入此室，一部分水通過填料冷卻填料函，另一部分進入泵體，在離心力的作用下沿葉片端麵流動而充滿於整個葉輪和側蓋之間。
滾珠軸承（8）用圓螺母（9）固定在軸上。
在側蓋側壁上（圖示）排氣孔下麵有幾行圓孔有橡皮閥（球形）關閉，這些孔的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體自動放出，因此就減少了因氣體壓力過大而消耗的功率。

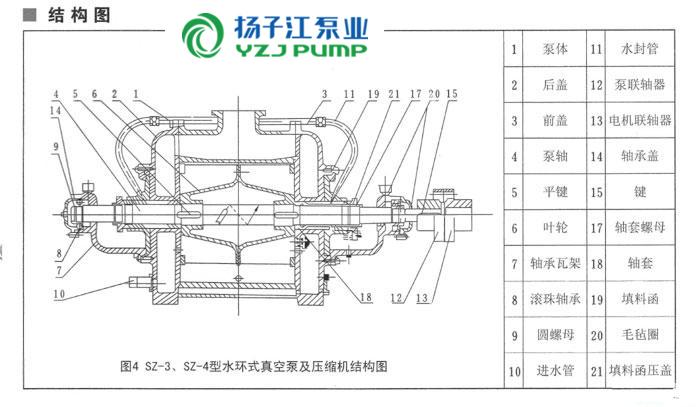

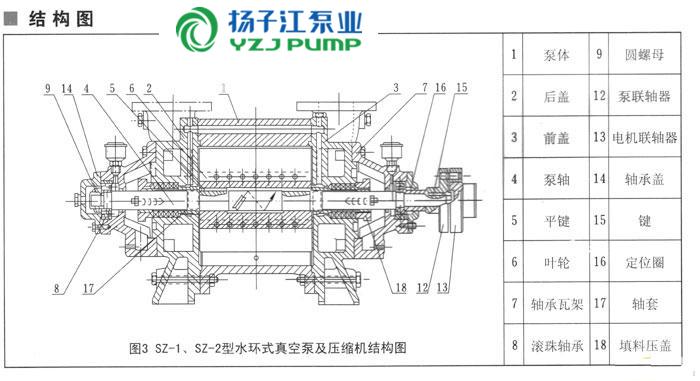

SZ-1及SZ-2的結構如（圖3）所示，其與SZ-3及SZ-4結構（圖4）不同之處是：進、排氣管分別在兩個側蓋上，一根管與進氣口相通，一根管與排氣口相通，泵內無橡皮閥。
進氣管（10）與氣水分離器聯在一起鵂給泵所需要的循環水，為了使泵腔的兩端麵間隙和填料得到很好的密封，必須由水封管（11）不斷地鵂給幹淨的冷水。在聯軸器端為了不使軸承內油外漏，因此裝有毛氈圈（20）來密封。
