QW（WQ潛水式無堵塞排汙泵（結構圖）
時間：2010/5/9 來源：浙江香蕉视频网站江泵業有限公司
一、結構說明
WQ型無堵塞潛水排汙泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品， 電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控製櫃，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞後，水進入油室，探頭可發出信號由控製係統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以佳效率運行。

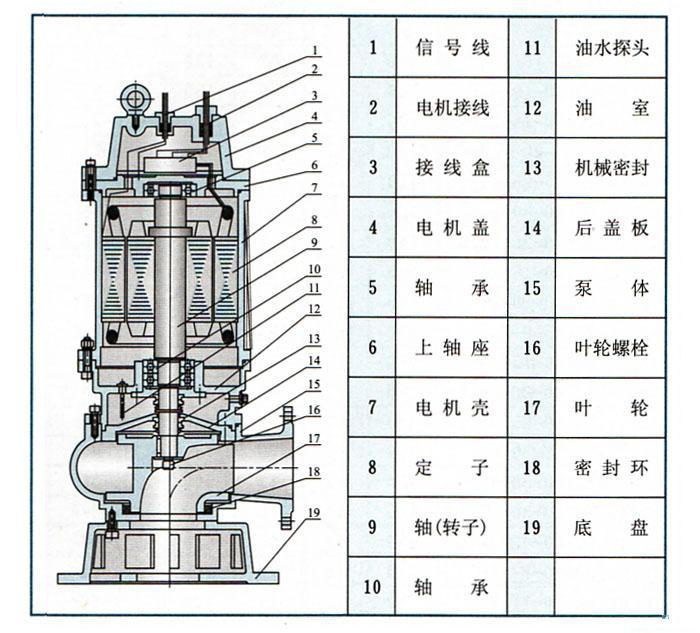

二、QW（WQ）潛水式無堵塞排汙泵（結構圖）
