QY型充油式潛水電泵產品簡介：
QY型充油式潛水電泵(簡稱潛水泵)是水泵和三相異步電動機合成一體的電力排灌設備。具有可靠的防水密封性能，體積小、重量輕、不需泵房，不需灌引水，使用維護和管理均為方便。
QY型充油式潛水電泵型號意義：

QY型充油式潛水電泵使用條件：
  QY型充油式潛水電泵結構圖在下列使用條件下能連續正常工作:
  1、工作介質為無腐蝕性的清水,介質中含砂量的體積比不超過0.10％,粒度不大於0.20mm。
  2、介質溫度不超過40℃,介質的PH值在6.5-8.5之間。
  3、潛水泵應在額定揚程附近的使用範圍內使用.並且完全浸入水中使用,潛水深度不宜超過3m,深不超過5m。
  4、潛水泵離水底0.5m以上,但不可陷入泥中.否則會引起爆炸。
  5、電源頻率為三相50Hz,電壓為380V,電壓波動範圍為額定值的0.9-1.1倍。
QY型充油式潛水電泵用途：
1、農田園林的排灌、井灌、噴灌；
2、井下提水，水塔送水；
3、排澇防汛；
4、船舶倉底排水；
5、城建、工礦給排水。
QY型充油式潛水電泵性能參數：

QY型充油式潛水電泵使用注意事項：
1、潛水泵的規格性能應符合實際使用情況，使用前應仔細核對。
2、潛水泵配用的出水管內徑應和電泵口徑相配。
3、電源容量應在5.5千伏安以上，三相，380伏，交流50赫芝。
4、潛水泵帶電或抽水工作時，不要在附近洗東西、遊泳或工作， 不要讓牲口在附近下水，以防電泵萬一漏電，發生觸電傷亡事故。
5、潛水泵不得抽吸含砂量較大的水質或泥漿水。
6、潛水泵突然不轉，或水量突然顯著減少等不正常現象，須停機檢查，務必先行切斷電源，然後搬運拆裝。
7、電泵應配用電動機保護開關（本廠有配售》保護開關的動作電流已整定好，用戶不得自行改動。
8、任何時候都不允許用力提拉電泵的電纜。使用時全麵檢查電纜， 發現破損立即換新方可使用。
9、電壓波動允許在342~418伏之間。如電泵使用地距電源較遠，應適當加粗導線截麵積。
10、引出電纜中一根帶有接地標誌的黃綠雙色芯線必須接地線，如無固定地線，可用2米金屬棒埋在河、湖岸邊，水溝旁或潮濕的土中作地線。
11、使用前應檢查上下蓋油孔螺釘有否鬆動漏油現象。出線盒上中間M8螺釘為本廠試壓專用，嚴禁用戶自行鬆動。
12、運轉前用500V兆歐表測量冷態下電機定子繞組對地的絕緣電阻， 低不得小於5MΩ，否則不可使用，應驅除潮氣後才能使用。
13、使用前應在陸地上空轉1min0，檢查電泵運轉是否正常，轉向是否正確。
14、電泵不得脫水運行。在電泵工作時要注意檢查水位下降，不得讓電泵露在水麵運轉。電泵的潛水深度範圍是0.5至3米。
15、電泵不得陷入泥中，不得橫放，建議電泵外用竹籃或鐵絲籃來防止水草雜物堵塞水泵葉輪。
16、電泵開動後，如發現出水量很小或不出水時，說明電泵旋轉方向反了，應切斷電源，把三相芯線中的任意二相位置交換一下再開車。

結構簡介
QY型潛水泵由水泵、電動機和密封三部分組成。
水泵部分：位於潛水泵上部，與電動機同軸，其葉輪形式有離心式混流式和軸流式三種。
電動機部分：電動機功率為2.2KW和3KW，為鼠籠型三相異步電動機，立式內充5號機械油。電機位於潛水泵下部。
密封部分：包括動密封和靜密封。動密封為整體式雙端麵機械密封， 位於電機軸伸處，即裝在上蓋和進水節所形成的空腔內，腔內充以5號機械油。靜密封位於電泵各零件止口配合處，采用"O"形橡膠密封圈。

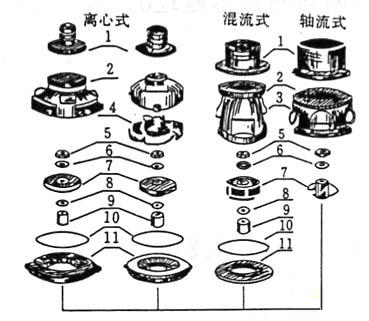

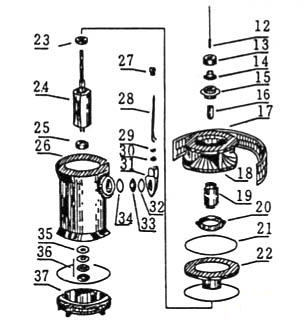

零件拆卸圖
