氟塑料化工泵,氟塑料磁力泵,氟塑料離心泵

時間：2012/2/23 來源：浙江香蕉视频网站江泵業有限公司

IHF單級單吸式氟塑料合金化工離心泵（簡稱IHF離心泵）是按國際標準並結合非金屬泵的工藝設計製造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓製而成，軸封采用外裝式先進的波紋管機械密封，靜環選99.9%氧化鋁陶瓷（或氮化矽），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均（jun1）采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。適用溫度：-50℃~150℃，當使用溫度超過120℃時，泵葉輪需采用耐高溫材料。適宜連續輸送任意濃度的強酸、強堿、有機溶劑、強氧化劑等高危液態化學介質，當輸送固體顆粒含量5%左右的液態腐蝕性介質時，需配套耐腐耐磨機械密封。若對泵揚程要求不高的工況，建議選用1450轉/分低轉速電機，可大大延長泵的使用壽命。

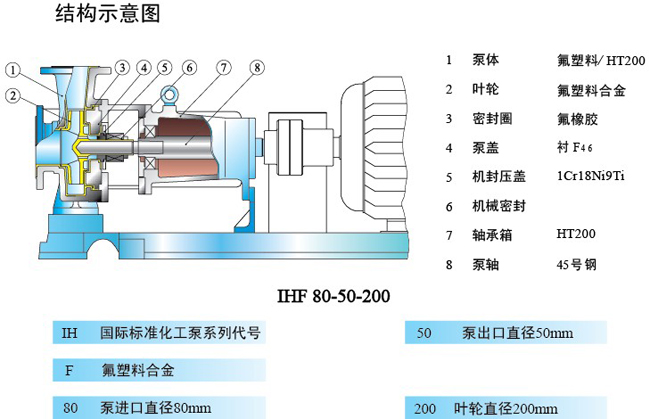

  性能與參數

型   號

轉速 n=2900 r/min

轉速 n=1450 r/min

流 量
(m³/h)

揚 程
(m)

電機功率
(KW)

汽蝕餘量

效 率
(%)

流 量
(m³/h)

揚 程
(m)

電機功率
(KW)

汽蝕餘量

效 率
(%)

IHF40-25-125

6.3

20

1.5

3.0

51

3.6

5

0.37

3.0

42

IHF40-25-160

32

2.2

3.0

46

8

0.55

3.0

45

IHF40-25-200

50

4

3.0

39

12.5

0.75

3.0

41

IHF40-25-250

80

7.5

3.0

41

20

1.5

3.0

49

IHF50-32-125

12.5

20

2.2

3.0

51

6.3

5

0.55

3.0

45

IHF50-32-160

32

4

3.0

46

8

0.55

3.0

40

IHF50-32-200

50

7.5

3.0

39

12.5

1.1

3.0

33

IHF65-50-125

25

20

3

3.5

62

12.5

5

0.55

3.5

55

IHF65-50-160

32

5.5

3.5

57

8

1.1

3.5

51

IHF65-40-200

50

11

3.5

52

12.5

1.5

3.5

46

IHF65-40-250

80

18.5

3.5

50

20

3

3.5

43

IHF80-65-125

50

20

5.5

4.0

69

25

5

1.1

4.0

64

IHF80-65-160

32

11

4.0

67

8

1.5

4.0

62

IHF80-50-200

50

15

4.0

63

12.5

2.2

4.0

57

IHF80-50-250

80

30

4.0

66

20

5.5

4.0

51

IHF100-80-125

100

20

11

4.5

77

50

5

1.5

4.5

74

IHF100-80-160

32

15

4.5

73

8

2.2

4.5

69

IHF100-65-200

50

30

4.5

73

12.5

5.5

4.5

68

IHF100-65-250

 80 45 4.0 76 20 11 4.0 65

IHF125-80-125

160

20

22

5.0

62

80

5

4

5.0

58

IHF125-80-160

32

30

5.0

70

8

5.5

5.0

74

IHF125-100-200

200

50

55

5.0

65

100

12.5

11

5.0

57

IHF125-100-250

 80 75 5.0 68 20 15 5.0 60

IHF125-100-280

 100 90 5.0 73 25 15 5.0 62

IHF150-125-250

→

 →

　

　

　
200
20
22
5.0
62

IHF150-125-315

→

→

　

　

　
32
37
5.0
71

IHF150-125-400

 → → 　 　 　 50 45/55 5.5 74

IHF200-150-250

 → → 　 　 　 400 20 45/55 5.5 68

IHF200-150-315

 → → 　 　 　 32 55/75 5.5 74

IHF200-150-400

 → → 　 　 　 50 90/110 5.5 77

一、概  述：
　　CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無汙染的新型工業泵。CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境汙染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

二、產品特點：
    CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)製造，隔離套采用特殊材料製造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。該係列磁力泵均可配備泵類用保護器，以防止機組空運轉或超負荷，造成泵內部件或配套電機損壞。詳細介紹請參見泵類保護器頁麵。

三、用  途：
    本產品被廣泛適用於化工、製酸、製堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。

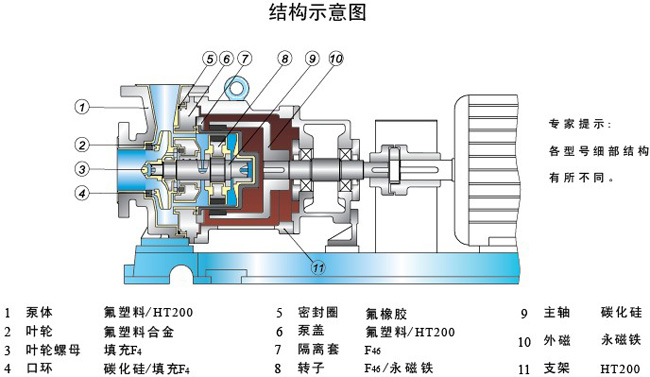

四、結構示意圖

五、性能參數表：

規格型號

流量

揚程

汽蝕餘量

轉速

口徑 (mm)

電機
功率

重量
(kg)

(m3/h)

(m)

(m)

(r/min)

進口

出口

CQB16-12-50F

0.3

2.5

9

2900

16

12

25w

5

0.6

2

0.9

1.8

CQB15-15-65F

0.6

3.5

6

2900

15

15

180w

7

0.8

3.2

1

3.5

CQB20-15-75F

1.3

7.4

6

2900

20

15

180w

8

1.6

7

2

6

CQB25-20-100F

2.1

11

6

2900

25

20

370w

12

2.5

10.5

2.9

10

CQB32-20-110F

3

14

6

2900

32

20

550w

18

5.5

13

6

10

CQB40-25-120F

3.8

17

5

2900

40

25

750w

35

6.3

15

7.5

13

CQB40-25-160F

3

34

5

2900

40

25

3kw

50

6.3

32

8

28

CQB40-40-100F

3.5

12

5

2900

40

40

550w

20

6

11

6.8

9

CQB40-40-125F

3.5

20

3.7

2900

40

40

1.1kw

40

6.5

17.5

7.8

14

CQB50-32-125F

7.5

22

3.5

2900

50

32

1.5kw

45

12

20

15

18.5

CQB50-32-160F

6

34

5

2900

50

32

4kw

70

12.5

32

15

25

CQB65-50-150F

15

27

4

2900

65

50

4kw

100

20

25

25

23

CQB65-50-160F

13

34

4

2900

65

50

4kw

100

17.5

32

20

30

CQB65-50-180F

5

41

4

2900

65

50

5.5kw

120

8

38

10

37

CQB50-32-125FL

7.5

22

3.5

2900

50

32

2.2kw

90

12.5

20

15

18.5

CQB50-32-160FL

7.5

34

3.5

2900

50

32

4kw

128

12.5

32

15

30

CQB50-32-200FL

7.5

53

3.5

2900

50

32

7.5kw

210

12.5

50

15

48

CQB65-40-200FL

15

53

4

2900

65

40

11kw

180

25

50

30

47

CQB65-40-250F

25

80

4

2900

65

40

18.5kw

240

CQB80-65-125F

30

22

4

2900

80

65

7.5kw

180

50

20

60

18.5

CQB80-65-160FL

30

34

4

2900

80

65

11kw

180

50

32

60

29

CQB80-50-200FL

30

53

4

2900

80

50

18.5kw

250

50

50

60

47

CQB80-50-250F

50

80

4.5

2900

80

50

30kw

290

CQB100-80-160FL

60

35

5

2900

100

80

18.5kw

300

100

32

120

28

CQB100-65-200F

100

50

5

2900

100

65

30kw

350

一、概 述
FZB 係列氟塑料自吸泵是按國際標準並結合非金屬泵的工藝設計製造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金製造，泵蓋、葉輪等均用金屬嵌件外 包氟塑料整體燒結壓製而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化矽），動環采用四氟填充材料，其耐腐耐磨密封性極 好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性 能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
適用溫度：-50℃～130℃

二、設計特點：
FZB自吸泵突出的特點就是具有自吸功能，可抽送低於泵安裝位置以下的液體，且性能穩定，操作簡單，隻需在泵第一次使用前灌液後，第二次及以後使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。

三、泵的軸封：
該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對於輸送含雜質顆粒介質時，可配用無冷卻水單端麵硬對硬（碳化矽對碳化矽）機械密封，所以用戶選型時需考慮到介質中的固體含量。

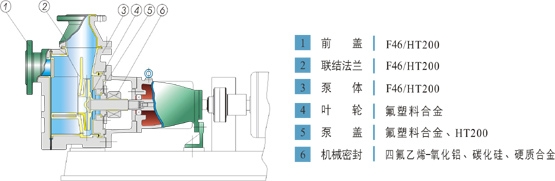

四、結構與材料：



五、性能參數

型 號

流 量
(m³/h)

揚 程
(m)

口 徑
(mm)

電機功率
(Kw)

自吸高度
(m)

轉 速
（r/min)

25FZB-20L

1.5

 22

25

25

2.2

3

2900

3.6

 20

25

25

4.5

15

25

25

32FZB-20L

3.6

22

 32

32

2.2

3

2900

5

20

 32

 32

5.5

15

32

 32

40FZB-20D

6

22

40

40

3

3

2900

8

20

40

40

12

28

40

40

40FZB-30L

6

32

50

50

4

3

2900

12

30

50

50

15

28

50

50

50FZB-20D

8

22

50

50

3

3

2900

12

20

50

50

15

17

50

50

50FZB-30L

8

32

50

50

4

3

2900

12

30

50

50

15

28

50

50

50FZB-45L

8

47

50

32

7.5

3.5

2900

12

45

50

32

15

43

50

32

50FZB-70L

12.5

70

50

32

11

3.5

2900

65FZB-20L

25

20

65

50

5.5

3.5

2900

65FZB-25L

25

25

65

50

5.5

3.5

2900

65FZB-30L

15

32

65

50

7.5

3.5

2900

25

30

65

50

35

27

65

50

65FZB-45L

15

47

65

40

11

4

2900

25

45

65

40

35

38

65

40

65FZB-70L

25

70

65

40

18.5

4

2900

80FZB-20L

40

20

80

65

5.5

4

2900

80FZB-30L

35

32

80

65

11

4

2900

50

30

80

65

60

25

80

65

80FZB-45L

35

47

80

65

15

4

2900

50

45

80

65

60

42

80

65

80FZB-70L

50

70

80

50

30

4

2900

100FZB-20L

100

20

100

80

11

4

2900

100FZB-30L

65

32

100

80

18.5

4

2900

100

45

100

80

110

40

100

80

100FZB-45L

65

46

100

80

30

4

2900

100

45

100

80

110

40

100

80

注：帶“L”為長支架型，其餘為短支架型
