一、2X-8A型旋片式真空泵的拆箱安裝：

　　2X-8A型旋片式真空泵拆箱後小心取出真空泵體、備附件及說明書並保管好作日後備用。除去填充物，擦淨2X-8A型旋片式真空泵的表麵灰塵、垢。按裝箱單清點數目。
　　2X-8A型旋片式真空泵安裝在環境清潔、通氣良好，光線充足符合第4條要求的室內。根據使用情況泵應安裝在有一定寬裕的場地，以便於操作維護。2X-8A型旋片式真空泵的外形尺寸見。2X-8A型旋片式真空泵可以放置在堅實平坦的地麵上，不需特別的地基，如需固定可另加螺釘與基礎固牢，地腳螺釘尺寸見。如靠近精密儀表使用時，應考慮增加防震裝置。
　　2X-8A型旋片式真空泵將被抽容器用真空軟管或法蘭與泵體相聯結，如用法蘭聯接時，法蘭上應有橡膠圈槽，形式及尺寸見圖50聯接被抽容器的管徑不應小於泵進氣口直徑，管通宜短，接頭宜少，否則影響抽速，管道和接頭的漏氣量應小。被抽容器的氣體量應與泵的抽速相適應，泵的抽速關係見圖4。在泵與被抽容器之間建議裝上一個真空閥，以便控製氣體流量。對於2X-8A型旋片式真空泵並建議裝上一個放氣閥（或電磁閥）以便停車時對泵放氣,能防止返油以及容易起動。
　　按照電機標牌所示電壓和接線方式接上電源，並建議采用保險裝置以免超載，判明電機旋轉方向，應與泵上箭頭方向一致。取下排氣塞裝上排氣罩，或將排所嘴上的套子取下。需冷卻者接上水源。
　　如必須使泵抽除有毒的及腐蝕黑色金屬的氣體、對真空油起化學變化的氣體、及超過常溫和有塵埃的氣體時，應在進氣管道上加裝中和、冷卻、過濾等有關裝置配合使用，否則將影響2X-8A型旋片式真空泵使用性能和壽命。抽除對人體有害的氣體時，應安上相應的管道，將排出氣體引至室外遠離工區進行處理。

　　2X-8A型旋片式真空泵注：安裝時應小心，防止鐵屑、汙物、塵埃等落入泵內。

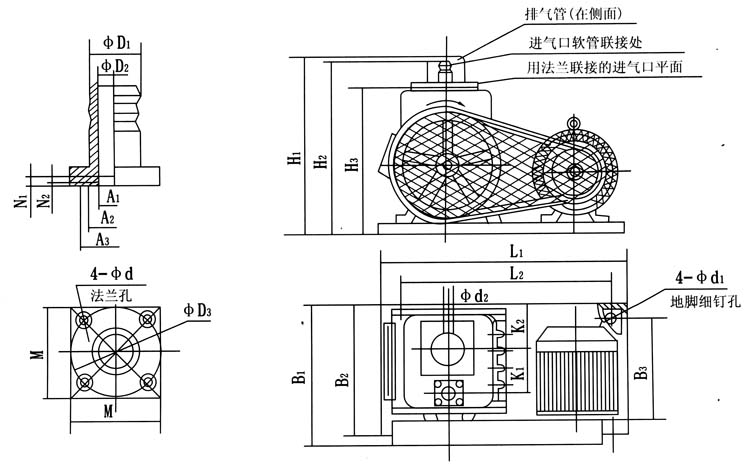

二、2X-8A型旋片式真空泵的安裝尺寸表：

三、2X-8A型旋片式真空泵的使用說明：

　　 1、2X-8A型旋片式真空泵運轉注意事項：
　　（1）斷續起動1—2次，觀察在運轉中有無異常聲響及特殊的震動，無問題方可邊續運轉。
　　（2）注意油麵應在視鏡的兩條油標線之間，油量多了會引起起動困難、返油、噴油等不良現象，少了則影響真空度。油量不足時應通過加油孔加油。注意久停的泵油麵要下降，將泵連續運轉幾轉後，油麵才會上升。
　　（3）打開冷卻水
　　（4）打開2X-8A型旋片式真空泵進氣嘴上的閥門，打開的大小視具體情況而定。

　　2、2X-8A型旋片式真空泵對初次安裝好的泵，應先做一次試車運轉，此時泵應無安裝不當的振動及無特殊衝擊聲響，電機不應超負荷，油溫和極限真空度應符合技術規格。

　　3、停2X-8A型旋片式真空泵時應先關斷進氣嘴上的閥門，裝有放氣閥者對泵放氣，再截斷電源，再停水源。

　　4、2X-8A型旋片式真空泵使用中注意事項：
　　（1）經常注意油位。
　　（2）2X-8A型旋片式真空泵起動後再緩慢打開閥門。
　　（3）經常注意2X-8A型旋片式真空泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。
　　（4）注意冷卻水是否中斷。
　　（5）注意2X-8A型旋片式真空泵溫升不超過40℃
　　（6）如停車後泵溫要下降到5℃以下時，泵內冷水必須除淨。

四、2X-8A型旋片式真空泵的維護保養：

　　 1、2X-8A型旋片式真空泵在工作中除了注意第15條事項外，尚須注意下列事項：
　　（1）2X-8A型旋片式真空泵須經常保持清潔，2X-8A型旋片式真空泵上不得放置其他物件。
　　（2）注意皮帶鬆緊是否適當，第半年年調整一次。
　　（3）管道接頭是否漏氣，及時杜絕。
　　2、2X-8A型旋片式真空泵連續工作三月至半年之後，就應換油一次，在濕度較大的地區，在潮濕季節工作的2X-8A型旋片式真空泵，或被抽氣體汙染很大的，應根據具體情況酌情縮短換油時間。

換油事項如下：

　　（1）將2X-8A型旋片式真空泵拆除真空係統，把底盤電機一端墊高些，打開放油塞放油，轉動2X-8A型旋片式真空泵、捂住排氣口，使腔內汙油全部從放油口放出，再從進氣口處加入新油100—500ml持續轉動5—10轉以上對，內部進行清洗，照此操作3—5次，特汙油放清後，再裝上放油塞，將泵放平，從進氣口及加油孔分別加入新油，換油即告完畢。
　　（2）換油時不宜長久開動電機，以免使排氣閥片跳動過於劇烈和疲勞。
　　（3）2X-8A型旋片式真空泵嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。

2X-8A型旋片式真空泵注：換油好的油溫升高後進行。

　　3、如停2X-8A型旋片式真空泵時間較長，應取下排氣罩放上排氣塞，封閉進氣口，放淨積水。

五、2X-8A型旋片式真空泵的使故障原因及消除方法：

　　 一般故障的排除：
　　1、真空度不高：
　　（1）2X-8A型旋片式真空泵溫太高：
　　（2）如被抽氣體溫度高，則應先將氣體冷卻後再進入泵內。B、如吸入硬物缸內磨損，應修複更換。
　　（3）如2X-8A型旋片式真空泵的冷卻水不夠，應打開或加大冷卻水。D、如裝配不當，造成單麵磨損，應檢查再裝。
　　（4）油位過低未到視鏡油線位置，應加夠油量。
　　（5）摻氣閥未關嚴漏氣，應關嚴。
　　（6）油質變壞，更換新油。
　　（7）2X-8A型旋片式真空泵漏大氣多是由於泵的端麵油封不良所致，這時應打開排氣蓋，檢查B處油池是否缺油，如無油應從加油孔處加油，使油池B處積滿油.
　　（8）轉片彈簧折斷，應拆下更換。
　　（9）閥門片損壞，應更換。
　　（10）前端板上油密封裏的密封圈損壞或橡膠變質，應更換。
　　（11）2X-8A型旋片式真空泵使用時間長，磨損大、間隙增大，應修複或更換受損零件。
　　（12）進氣處過濾網堵塞，取下清洗。

　　2、電機超負荷運轉：
　　（1）2X-8A型旋片式真空泵溫太高，照20條（1）款（1）項處理。
　　（2）吸入鐵屑或其它機械物質造成單麵磨損，應予修複或更換磨損零件。
　　（3）裝配不當，造成單麵磨損或咬毛，應修理重新裝配。

　　3、其它：
　　（1）軸端漏油，密封圈磨損或裝配不正確，應更換或重裝。
　　（2）開車噴油，油位太高，應放出多餘的油，或各擋油裝置已壞，應重新調整或修理。
　　（3）端麵漏油，因前後端麵碰傷不平，端板未擰緊，應將端麵修平擰緊。

六、2X-8A型旋片式真空泵的維修：

　　 1、將2X-8A型旋片式真空泵拆離真空係統，放油先拆低真空端（見圖3），取下後端板後，再取低真空轉子及鍵，然後將前端板拆下，取出真空轉子及轉片、彈簧等，取下視鏡、排氣閥門、排氣蓋，用汽油或者用酒精徹底清洗全部零件。拆2X-8A型旋片式真空泵時應注意每個零件的部位，方向及組合鬆緊，拆下的零件應分開放置， 不允許混在一起，互相磨傷。檢查全部零部件，看有無磨損或拉毛，打爛等不良現象，按情況進行修理或更換。特別注意前後端板發現有較大程度的擦傷，說明裝配時轉子與中隔板不垂直，應予調整定位銷釘，如太嚴重時應予修理或更換。檢查間隙：分別將高轉子放入高真空室，低轉子放入低真空室，用刀口尺及厚薄規檢查間隙，兩端的間隙應基本相等。
　　2、2X-8A型旋片式真空泵裝配前應清洗幹淨並烘幹，按圖4進行裝配，先裝高真空端，將彈簧轉片托起裝入高轉子內，然後放進高真空室，裝上前端板，再裝定位銷釘，均勻擰緊螺釘，裝配後應保證轉動靈活輕鬆 ，均勻一致。然後再裝低真空轉子及後端蓋，低轉片的槽應向後端板一邊。再裝排氣門，排氣閥片應貼緊閥板坐，再裝其它零件。
　　3、2X-8A型旋片式真空泵裝配時應注意，凡轉動部位應先打上真空油，注意清潔，嚴禁鐵屑泥砂塵埃等落入泵內，定位銷釘要接觸良好，裝好的泵應轉動輕鬆，無轉重不均，並沒有阻滯現象。總裝完後，分別從進氣嘴及加油孔加油，裝油在視鏡橫線處為止，再試車。
