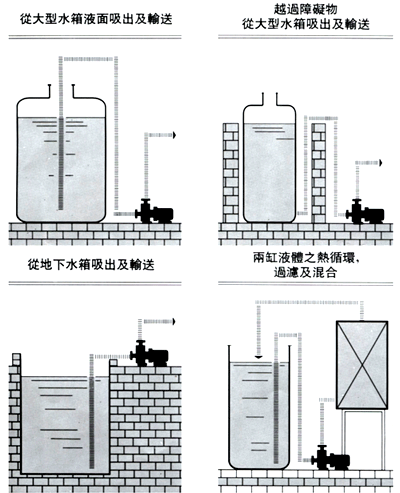

ZCQ型係列磁力式自吸泵裝置實例
時間:2012/2/9 來源:浙江香蕉视频网站江泵業有限公司
ZCQ型自吸磁力傳動離心泵(簡稱ZCQ型係列磁力式自吸泵)是將永磁聯軸器的工作原理應用於離心泵的新產品,設計合理,工藝先進,具有全密封,無泄漏,耐腐蝕的特點,其性能達到國外同類產品的先進水平.磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便.可廣泛應用於化工,製藥,石油,電鍍,食品,電影照相洗印,科研機構,國防工業等單位抽送酸,堿液,油類,稀有貴重液,鍍液,揮發性液體,以及循環水設備配套.特別是易燃,易爆,揮發性液體的抽送,選用此泵則更為理想.
二、ZCQ型係列自吸式磁力泵工作原理:
ZCQ型係列自吸式磁力泵采用外混式軸向水泵結構,泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動後,在離心力的作用下,吸水室中的剩餘液與進液管路中的空氣被葉輪攪拌成氣水混合物,混合物經蝸殼進入氣液分離室,隨著速度減慢,導致氣水分離,空氣由泵出液口排出,液經回水孔返回泵內,經過多次循環,進液管道中的空氣被排淨,使泵內形成一定的真空度,達到自吸作用。
三、ZCQ型係列自吸式磁力泵的主要性能參數:
流量:3-50m3/h
揚程:12-50m
電機功率:0.37-15kW
使用溫度:≤80℃(根據用戶需求可定製達到≤200℃)
材質:1Cr18Ni9Ti (可定製304.316.316L材質)

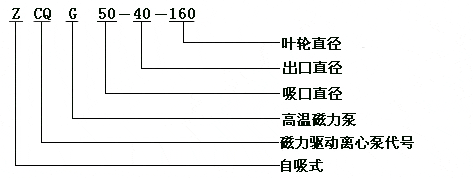

四、ZCQ型係列自吸式磁力泵型號意義:

五、ZCQ型係列自吸式磁力泵性能參數表
|
型 號 |
口徑 |
揚程 |
流量 |
電機功率 |
轉速 |
電壓 |
自吸性能 | |
|
進口 |
出口 | |||||||
|
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
|
ZCQ40-32-160 |
40 |
32 |
32 |
180 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
|
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-125 |
80 |
65 |
20 |
800 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-160 |
80 |
65 |
32 |
800 |
15 |
2900 |
380 |
4 |
|
ZCQ100-80-160 |
100 |
80 |
32 |
1500 |
22 |
2900 |
380 |
4 |
|
注:泵體材質不鏽鋼(1Cr18Ni9Ti) | ||||||||

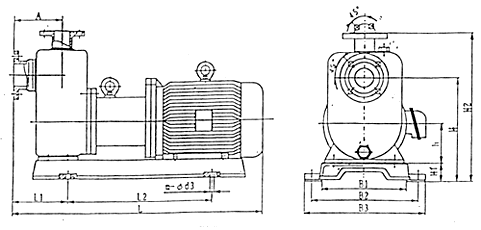

六、ZCQ型係列自吸式磁力泵安裝尺寸圖

七、ZCQ型係列自吸式磁力泵尺寸表
|
型號 |
A |
B1 |
B2 |
B3 |
h |
H |
H1 |
H2 |
L |
L1 |
L2 |
m-Φd |
|
ZCQ20-15-110 |
90 |
150 |
198 |
225 |
60 |
225 |
54 |
315 |
410 |
90 |
210 |
4--Φ18 |
|
ZCQ25-20-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
|
ZCQ32-25-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
|
ZCQ32-25-145 |
105 |
180 |
250 |
280 |
80 |
255 |
60 |
360 |
555 |
130 |
285 |
4--Φ12 |
|
ZCQ40-32-132 |
105 |
200 |
270 |
310 |
90 |
265 |
60 |
375 |
610 |
130 |
350 |
4--Φ14 |
|
ZCQ40-32-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ50-40-145 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ50-40-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ65-50-145 |
145 |
280 |
345 |
390 |
132 |
315 |
60 |
440 |
760 |
210 |
360 |
4--Φ16 |
|
ZCQ65-50-160 |
150 |
280 |
345 |
390 |
132 |
345 |
60 |
475 |
775 |
185 |
360 |
4--Φ16 |
|
ZCQ80-65-125 |
170 |
280 |
345 |
390 |
132 |
446 |
60 |
510 |
80 |
220 |
360 |
4--Φ16 |
|
ZCQ80-65-160 |
180 |
350 |
420 |
470 |
160 |
480 |
100 |
650 |
1000 |
270 |
390 |
4--Φ18 |

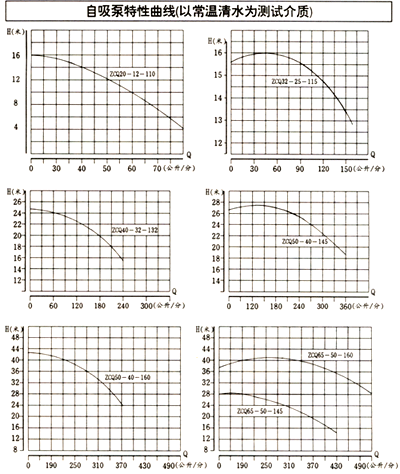

八、ZCQ型係列自吸式磁力泵性能曲線圖
