磁力泵磁鋼退磁的原因-浙江（jiāng）香蕉视频网站江泵業有限（xiàn）公（gōng）司（sī）

泵的知（zhī）識 PUMP KNOWLEDGE

行業新聞

您當前位置：網站首頁 >> 泵的知識 >> 詳情內容

磁力泵磁鋼退磁的原因

時間：2021/8/28 來源：浙江香蕉视频网站（zǐ）江泵業有限公司

在磁力驅（qū）動泵的（de）使用過（guò）程中，部分用戶（hù）反應磁鋼退磁了，從（cóng）而（ér）導致泵無法正常運轉（zhuǎn），因此認為是公司出廠的磁鋼質量問題。然而經（jīng）過我們多（duō）次售後分析，發現用戶在（zài）前期設（shè）計或是後期使用上存在（zài）一些問題導致（zhì）了（le）磁鋼退磁。所以為了能夠減（jiǎn）少（shǎo）用戶的使用成本，避免不必（bì）要損（sǔn）失，今天就來講講磁鋼退磁（cí）的幾大原因。
1. 使用溫度（dù）不合理。泵輸（shū）送的物料（liào）溫度過高，超過了磁性材料允許的使用溫度。舉個（gè）例子，對於磁鋼采用釹鐵硼的泵，其使用溫度需小於150℃，如果係統溫度超過150℃，將很快導致磁鋼退磁。
2. 長時間低揚程運行。例（lì）如額定點流量25 m3/h, 揚程50m，如果偏離額定點運行（比如揚程隻有10多米），則泵內部回流壓力下降，循環不（bú）暢（chàng），金屬隔離套渦流熱帶不（bú）走，其溫度將急劇上升，磁鋼也會退磁。
3. 管路配套不合理。例如（rú）要求進口配DN65管路，如果配套小於65mm的管路，則流（liú）量供不應求，也會容易造成內部循環不暢，熱（rè）量不易被帶走，係統溫度超過磁鋼使用溫度。
4. 滑動軸承磨損沒及時更換。由於不及時更換，則會出現內磁轉子和（hé）隔離套內壁摩擦現象，導致隔離套溫度上升（shēng），磁鋼退磁。
5. 磁力泵空轉運行。這種情況下使金屬隔離套和內（nèi）磁轉子溫（wēn）度急劇上升，超過磁鋼使用溫度，會很快導致內磁轉子磁（cí）鋼退（tuì）磁。
6. 泵進出口（kǒu）管路堵塞。這種情況重（chóng）則（zé）造成磁力（lì）泵空轉，輕則（zé）影響（xiǎng）泵內部的循環，溫度上升；而且出口管路堵塞也會由於泵內（nèi）循環無法進行使磁鋼退磁。泵進口管路如果裝有過濾器，要定（dìng）期清洗過濾器，保證過濾麵積在合理的範圍。
7. 轉子部件異常卡殼。由內（nèi）磁和葉輪組成的轉子部件被機械類（lèi）雜質卡住無法運轉，但電機沒有及時停下來，會導致磁鋼退磁。
8. 汽蝕現象（xiàng）。各種原因使泵產生汽蝕現象會造成磁（cí）鋼退磁。

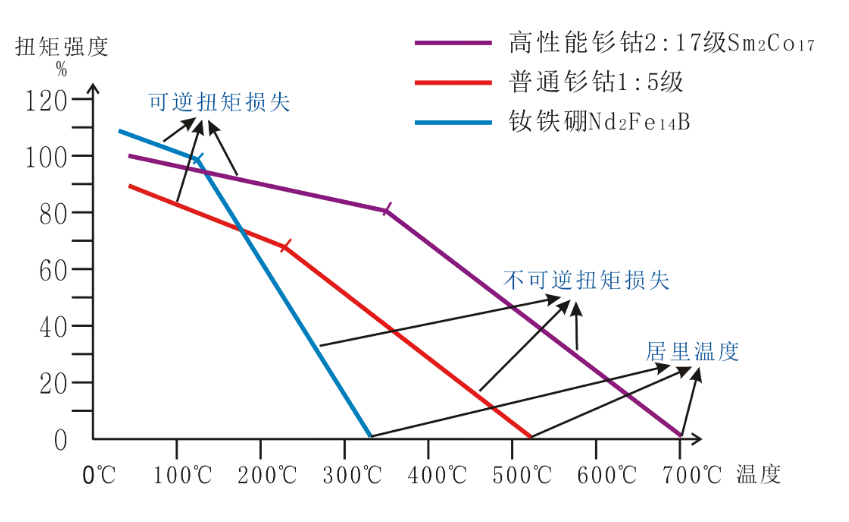

通過上述原因我們可以看出（chū），溫度（dù）是影響磁（cí）鋼退磁的（de）主要原因。為了能夠讓（ràng）大家更直觀的理解溫度對磁扭矩強度的影響，請大（dà）家看下麵這張折線圖。
