自動補水排氣定壓裝置選型及安裝使用

時間：2014/9/12 來源：浙江香蕉视频网站江泵業有限公司

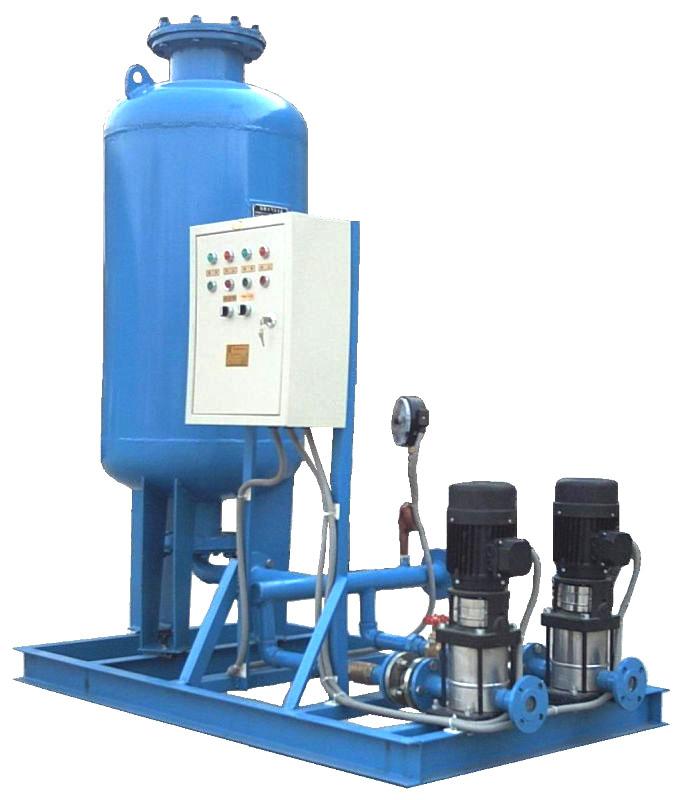

自動穩壓補水裝置是為供熱、采暖、中央空調等係統作自動補水，維護係統壓力而設計研製的。它由隔膜式壓力罐、水泵、控製箱、底架、壓力感應裝置、管道、閥門等組合而成，可廣泛應用於高層建築、小區供水、工礦企業的上述係統中。
氣室按工藝設計充入預壓所需的氮氣，裝置連接係統，安裝完畢，打開本裝置與係統之間的閥門。當係統水溫的變化引起水的容積膨脹或者收縮時，由隔膜罐自行予以吸入或吐出，使係統壓力穩定在予先設定的壓力上下限的區域裏。如果係統由於漏水或其它原因引起壓力下降至予設壓力的下限時，由電接點壓力繼電器動作啟動穩壓泵，使之向係統供水，直至壓力達到所設定的壓力上限值時止。若係統壓力超過設定的高壓力值時，安全閥自行向軟水箱或地溝泄水降壓，如此反複，以維持係統的壓力平衡。
產品特點
1、密封性能好，一次充氣，可常年使用
2、安裝場地不受高度限製
3、配置機動靈活，組合安裝快速，裝置簡便緊湊，占地麵積小
4、由於是水氣分離，在全封閉狀態下保證了水質無汙染
5、能有效地消除大部分水錘和管道噪音現象
6、占地麵積少，投資省，安裝快，操作管理和維修簡便。
7、全自動控製、運行可靠。
適用範圍
在供熱采暖中央空調係統中取代膨脹水箱並具自動補水作用，在多層或高層民用和公共建築的生活供水，可代替高位水箱或水塔.

技術規格

單罐單泵

型號		DLDY600-L	DLDY800-L	DLDY1000-L	DLDY1200-L	DLDY1400-L	DLDY1600-L	DLDY1800-L
H		2205	2645	2950	3305	3405	3790	3995
H1		1930	2370	2630	3030	3130	3515	3720
H2		200	200	220	250	250	250	250
H3		80	80	100	100	100	100	100
L		1050	1200	1500	1620	1740	1950	2300
b		600	800	860	650	800	950	1250
B		650	900	1000	790	940	1090	1390
DN		50	50	50	80	80	80	100
重量0.6Mpa kg　1.0Mpa		250 303	422 649	580 887	801 1191	954 1482	1316 1997	1504 2283
水泵型號	0.3Mpa KW	CHL2-40 0.55	CHL2-40 0.55	CHL2-40 0.55	CHL4-40 0.55	CHL4-40 0.55	CHL4-40 0.55	CHL4-40 0.55
	0.6Mpa KW	CDL2-70 0.75	CDL2-70 0.75	CDL2-70 0.75	CDL4-80/7 1.5	CDL4-80/7 1.5	CDL4-80/7 1.5	CDL4-80/7 1.5
	1.0Mpa KW	CDL2-130 1.5	CDL2-130 1.5	CDL2-130 1.5	CDL4-120 2.2	CDL4-120 2.2	CDL4-120 2.2	CDL4-120 2.2

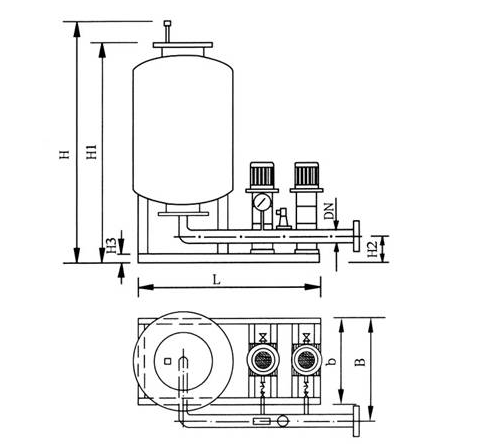

單罐雙泵

型號		DLDY600-L	DLDY800-L	DLDY1000-L	DLDY1200-L	DLDY1400-L	DLDY1600-L	DLDY1800-L
H		2205	2645	2950	3305	3405	3790	3995
H1		1930	2370	2630	3030	3130	3515	3720
H2		200	200	220	250	250	250	250
H3		80	80	100	100	100	100	100
L		1300	1500	1800	1920	2090	2300	2650
b		600	800,	860	860	900	950	1250
B		650	900	1000	1200	1350	1550	1700
DN		50	50	50	80	80	80	100
重量0.6Mpa kg　1.0Mpa		330 383	542 769	700 1007	991 1381	1144 1618	1506 2187	1694 2437
水泵型號	0.3Mpa KW	CHL2-40 0.55	CHL2-40 0.55	CHL2-40 0.55	CHL4-40 0.55	CHL4-40 0.55	CHL4-40 0.55	CHL4-40 0.55
	0.6Mpa KW	CDL2-70 0.75	CDL2-70 0.75	CDL2-70 0.75	CDL4-80/7 1.5	CDL4-80/7 1.5	CDL4-80/7 1.5	CDL4-80/7 1.5
	1.0Mpa KW	CDL2-130 1.5	CDL2-130 1.5	CDL2-130 1.5	CDL4-120 2.2	CDL4-120 2.2	CDL4-120 2.2	CDL4-120 2.2

注：兩台水泵為一用一備。

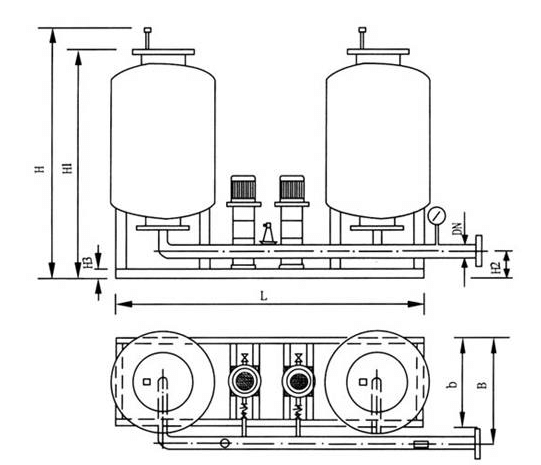

雙罐雙泵

型號		DLDY600-L	DLDY800-L	DLDY1000-L	DLDY1200-L	DLDY1400-L	DLDY1600-L	DLDY1800-L
H		2205	2645	2905	3305	3405	3790	3995
H1		1930	2370	2630	3030	3130	3515	3720
H2		200	200	220	250	250	250	250
H3		80	80	100	100	100	100	100
L		2250 -	2700 -	3300	3370 3570	3740 3940	4250 4450	5000 5200
b		600	800	860	800	900	950	1250
B		650	900	1000	865	990	1090	1390
DN		65	80	80	100	100	125	125
重量0.6Mpa kg　1.0Mpa		482 696	849 1303	1167 1781	1617 2397	1922 2869	2640 4000	3020 4570
水泵型號	0.3Mpa KW	CHL2-40 0.55	CHL2-40 0.55	CHL4-40 0.75	CHL4-40 0.75	CHL4-40 0.75	CHL4-40 0.75	CHL8-30 1.1
	0.6Mpa KW	CDL2-70 0.75	CDL2-70 0.75	CDL4-80/7 1.5	CDL4-80/7 1.5	CDL4-80 1.5	CDL4-80 1.5	CDL8-60 2.2
	1.0Mpa KW	CDL2-130 1.5	CDL2-130 1.5	CDL4-120 2.2	CDL4-120 2.2	CDL4-120 2.2	CDL4-120 2.2	CDL8-100 4.0

安裝與使用
1. 本裝置對安裝場地無高度限製。從地下室到頂層均可，一般安裝在泵房內，亦可安裝在室外。
2. 環境溫度-5℃～+40℃。
3. 電控櫃應遠離腐蝕性氣體，破壞絕緣、可燃物、易爆物、多粉塵的場合。並注意避免在潮濕的環境中運行。
4. 安裝基礎平整，四周有排水溝，無積水。
5. 室外置放的設備應對管道作防凍保暖措施，控製櫃及水泵電機應避免陽光直射。
6、日常監運和保養的重點：
1) 電接點壓力表：除了法定的壓力表檢驗之外，經常觀察對比隔膜罐上的壓力表與電接點壓力表，兩表壓力值誤差是否在允許範圍內。
2) 安全閥：在設定的高壓力值時，安全閥是否打開泄壓。
3) 一年一次須對隔膜罐進行清洗。
