防爆直聯式半開式葉輪食品級不鏽鋼自吸泵安裝尺寸結構圖

時間：2014/8/3 來源：浙江香蕉视频网站江泵業有限公司

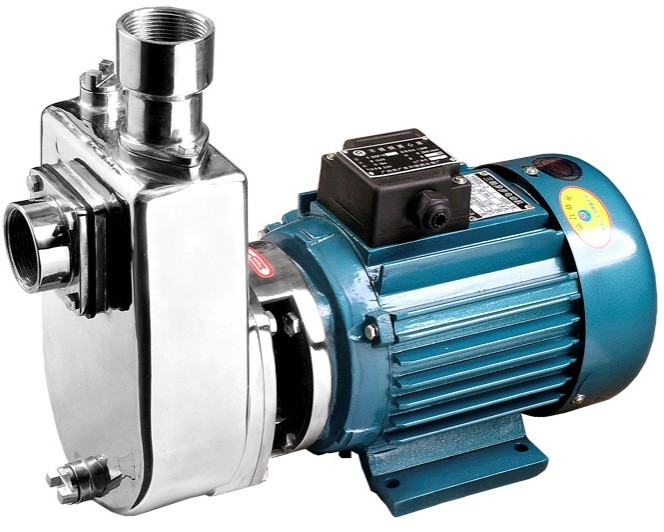

SFB和SFBX係列不鏽鋼耐腐蝕自吸泵是我公司自行研製的不鏽鋼耐腐蝕離心泵，兩麵三刀係列泵的葉輪有的采用半開式結構形式，有的則采用閉式結構形式，另外，泵與電機的聯接方式又有直聯係和帶軸承托架式兩種，所有泵的軸封均采用目前西德較先進的懸臂式技術的機械密封，由於我廠產品集優良結構、性能、造形於一身，兼過流零部件及連接架采用優質不鏽鋼材料製造，所以，兩係列產品具有耐腐蝕性能可靠，使用、維護方便、結構緊湊、能耗低、密封性能好等一係列優點。

SFBX型不鏽鋼耐腐蝕自吸泵型號意義：

SFBX型不鏽鋼耐腐蝕自吸泵主要用途：
SFB和SFBX係列不鏽鋼耐腐蝕離心泵可輸送溫度不高於90℃(直聯式)或不高於105℃(帶軸承托架式)，含或不含）有細小軟顆粒或纖維質，帶腐蝕性或有衛生要求的液體，SFBX係列不鏽鋼耐腐蝕自吸泵還具有自吸性能，兩係列泵廣泛適用於食品、飲料、醫藥、汙水處理、化工、電鍍、漂染、精細化工等行業使用。
SFBX型不鏽鋼耐腐蝕自吸泵性能參數：

SFB直聯、半開式葉輪離心泵係列
轉速n=2800轉、分

型號（三相/380伏/50赫）	型號（單相/220伏/50赫）	電機功率	口徑		效率(%)	揚程H(m) 　　　　　　　　　　　流量Q (m3/h)										汽蝕餘量
型號（三相/380伏/50赫）	型號（單相/220伏/50赫）	電機功率	進口	出口	效率(%)	揚程H(m) 　　　　　　　　　　　流量Q (m3/h)										汽蝕餘量
25SFB-8	25SFB-8D	0.25	25	20	43	H	11	10	8	6	4	3				4.5
25SFB-8	25SFB-8D	0.25	25	20	43	Q	0.8	2.5	4	5.2	6.8	7.5				4.5
40SFB-13	40SFB-13D	0.55	40	25	45	H	15	14	13	12	10	8	6	5		3.5
40SFB-13	40SFB-13D	0.55	40	25	45	Q	3.5	5	6	7.5	9.5	11	12.5	13		3.5
50SFB-18	50SFB-18D	1.5	50	40	52	H	22	21	20	18	16	14	12	10		3.5
50SFB-18	50SFB-18D	1.5	50	40	52	Q	3	5.5	9	13	16	18	20	21		3.5
50SFB-22	50SFB-22D	2.2	50	40	55	H	27	26	24	22	20	18	16	14	12	3.5
50SFB-22	50SFB-22D	2.2	50	40	55	Q	7	10.5	16	19	22	23.8	26	27	28.5	3.5
50SFB-25		3	50	40	56	H	30	28	26	25	24	22	20	18	16	3.5
50SFB-25		3	50	40	56	Q	12.5	18.5	22	23	24.5	26	27.5	29.5	31	3.5

SFBX 直聯、半開式葉輪自吸泵係列
轉速n=2800轉、分

型號（三相/380伏/50赫）	型號（單相/220伏/50赫）	電機功率	口徑		效率(%)	揚程H(m) 　　　　　　　　　　　流量Q (m3/h)										汽蝕餘量
型號（三相/380伏/50赫）	型號（單相/220伏/50赫）	電機功率	進口	出口	效率(%)	揚程H(m) 　　　　　　　　　　　流量Q (m3/h)										汽蝕餘量
25SFBX-8	25SFBX-8D	0.25	25	25	40	H	9	8	7	6	5	4	3			5.5
25SFBX-8	25SFBX-8D	0.25	25	25	40	Q	2.3	3	3.5	4.3	4.8	5.2	5.5			5.5
25SFBX-13	25SFBX-13D	0.55	25	25	40	H	16	15	14	13	12	10	8	6	4	4
25SFBX-13	25SFBX-13D	0.55	25	25	40	Q	3	4	4.8	6	6.5	7.5	8.5	9.5	10	4
40SFBX-18	40SFBX-18D	1.5	40	40	49	H	21	20	19	18	16	14	12	10	8	4
40SFBX-18	40SFBX-18D	1.5	40	40	49	Q	6	7	8.5	10	12	14	15.5	17.3	18.5	4
50SFBX-22		3	50	50	50	H	28	26	25	24	22	20	18	16	14	4
50SFBX-22		3	50	50	50	Q	8.5	11.5	13.5	14.5	16.5	19	20.5	22	23.8	4

SFBX型不鏽鋼耐腐蝕自吸泵安裝尺寸圖：

型號/尺寸	外形及安裝尺寸
型號/尺寸	L1	L2	L3	L4	L5	H1	H2	G1	G2	d	d1	D1a	D1b	D1c	D1d	d2	D2a	D2b	D2c	D2d
25SFB-8	34	128	80	308	100	63	88	G1°	G3/4°	8	14	100	75	60	25	11	90	65	50	20
40SFB-13	41	151	90	331	112	71	110	G3/4°	G1°	7	14	130	100	80	40	11	100	75	60	25
50SFB-18	60	195	100	399	140	90	123			10	14	140	110	90	50	14	130	100	80	40
50SFB-22	72	216	125	445	140	90	130			10	14	140	110	90	50	14	130	100	80	40
50SFB-25	72	216	140	473	160	100	130			12	14	140	110	90	50	14	130	100	80	40
25SFBX-8	95	204	80	384	100	133	109	27	27	8
25SFBX-13	99	227	90	407	112	161	108	27	27	7
40SFBX-18	107	260	100	464	140	193	122	38	38	10
50SFBX-22	118	283	140	540	160	220	133	50	50	10
