旋渦泵產品概述
1、W型
旋渦泵用於輸送溫度從-20℃～+80℃，粘度不大於5。E，無腐蝕性和具有腐蝕性的無固體顆粒的液體。
揚程範圍：從15米至132米
流量範圍：從0.36米3／時至16.9米3／時
2、W型旋渦泵共有十種型號：具體為20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40，鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端麵機械密封。除WB和WM型泵用單端麵機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型
旋渦泵的旋轉方向：由泵往電機方向看為逆時針方向旋轉。
|
|

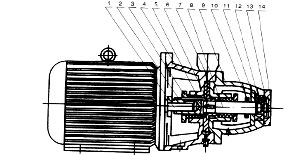

1 |
電機軸 |
8 |
泵軸 |
|
2 |
鍵 |
9 |
泵架 |
|
3 |
填料壓蓋 |
10 |
擋水圈 |
|
4 |
泵體 |
11 |
軸承蓋乙 |
|
5 |
填料 |
12 |
軸承 |
|
6 |
鍵 |
13 |
螺母 |
|
7 |
葉輪 |
14 |
軸承蓋甲 |
泵體4與電機法蘭連接，泵軸8裝在電機軸頭上是動配合，鍵2在鍵槽內可自由滑動。
葉輪7與泵軸8也是動配合，運轉時能自動調整葉輪二麵的間隙。泵裝好後旋轉泵軸轉動應輕鬆，不可有輕重現象，葉輪在泵內轉動應無摩擦噪音。葉輪與泵體泵蓋之間的間隙應在0.10~0.20毫米範圍內，並可用紙墊調整。
|
WB型旋渦泵是一種小流量(小0.36m3/h)高揚程(高180m)化工泵,用於輸送溫度從-20℃-+250℃,粘度不大於5°E,腐蝕性和無腐蝕性(視材料不同)的不含固體顆粒的液體。主要特點是工作壓力高和用於具有腐蝕性的有機溶劑。
WB型旋渦泵目前市場同類產品一般機封為外裝(內裝)式大彈簧或波紋管機械密封，這兩種機封前者結構中使用的氟橡膠圈耐腐蝕性能較差，後者當工作壓力高時機封容易打滑，使用情況很不理想。
為了避免以上幾個方麵的泵結構（機封安裝形式上）的缺陷，我廠研製成功了MS係列內裝式自冷卻碳化矽機械密封，密封結構為波紋管外加大彈簧,並把泵結構進行了改製（附機械密封結構圖），裝配方法:首先裝配托架總成和泵軸,把密封動環-2用止推螺釘固定在泵軸上,把靜環-4安裝在密封座-3上,然後裝配泵體-1,再把帶有靜環的密封座用螺釘連結到泵體。該密封形式具有結構緊湊，安全性能好，耐壓高，使用壽命長等優點，如果有不可避免的脫液情況，還可根據用戶要求在密封端蓋部位加水冷卻裝置，加冷卻水後允許用戶使用溫度可以高達250℃,改製後的產品經投放市場近三年,用戶使用情況反映一直很好，該產品的使用壽命是同類產品的3-5倍，使用期間基本不需維修。既提高了生產效率，又杜絕了化工企業生產環節中的“跑”、“冒”、“滴”、“漏”現象，是一種新型節能環保產品。
性能參數： |
泵型號
Pump Type
|
流量 |
揚程
Head
(m) |
轉速
Speed
(r/min) |
功率
Power(N) |
效率
Eff
(％) |
允許吸上真空高度
A.S.L
(m)
|
葉輪直徑Impeller
Dia
(mm) |
| 米 3 /時m 3 /h |
升/秒
L/s |
軸功率
千瓦
Input power (KW) |
電機功率
千瓦
Motor power (KW) |
| 20W-20 |
0.36 |
0.1 |
28 |
2900 |
0.196 |
0.75 |
14 |
7 |
65 |
| 0.72 |
0.2 |
20 |
0.178 |
22 |
6.5 |
| 0.9 |
0.25 |
15 |
0.175 |
21 |
6 |
| 25W-25 |
0.7 |
0.22 |
40 |
2900 |
0.507 |
0.75 |
17 |
6.5 |
75 |
| 1.44 |
0.4 |
25 |
0.378 |
26 |
6 |
| 1.8 |
0.5 |
18 |
0.353 |
25 |
5.5 |
| 32W-30 |
1.73 |
0.48 |
52 |
2900 |
1.066 |
1.5 |
23 |
6.5 |
85 |
| 2.88 |
0.8 |
30 |
0.735 |
32 |
6 |
| 3.6 |
1 |
20 |
0.632 |
31 |
5.5 |
| 40W-40 |
3.6 |
1 |
60 |
2900 |
2.36 |
3
4 |
25 |
6 |
95 |
| 5.4 |
1.5 |
40 |
1.73 |
34 |
5 |
| 6.48 |
1.8 |
26 |
1.35 |
34 |
4 |
| 50W-45 |
6.12 |
1.7 |
66 |
2900 |
4.23 |
5.5 |
26 |
5 |
105 |
| 9 |
2.5 |
45 |
3.06 |
36 |
4 |
| 10.8 |
3 |
28 |
2.35 |
35 |
3 |
| 65W-50 |
10.1 |
2.8 |
84 |
2900 |
7.97 |
7.5
11 |
29 |
4.5 |
110 |
| 14.4 |
4 |
50 |
5.03 |
39 |
3.5 |
| 16.9 |
4.7 |
30 |
3.74 |
37 |
2.5 |
| 20W-65 |
0.36 |
0.1 |
80 |
2900 |
1.12 |
2.2 |
7 |
6.5 |
105 |
| 0.72 |
0.2 |
65 |
0.85 |
15 |
6 |
| 0.9 |
0.25 |
50 |
0.816 |
15 |
5.5 |
| 25W-70 |
0.792 |
0.22 |
110 |
2900 |
1.826 |
2.2 |
13 |
6 |
115 |
| 1.44 |
0.4 |
70 |
1.25 |
22 |
5.5 |
| 1.8 |
0.5 |
52 |
1.11 |
23 |
5 |
| 32W-75 |
1.73 |
0.48 |
115 |
2900 |
2.36 |
3
4 |
23 |
5.5 |
115 |
| 2.88 |
0.8 |
75 |
1.96 |
30 |
5 |
| 3.6 |
1 |
53 |
1.73 |
30 |
4.5 |
| 40W-90 |
3.6 |
1 |
132 |
2900 |
5.627 |
7.5 |
23 |
4.5 |
125 |
| 5.4 |
1.5 |
90 |
4.01 |
33 |
3.5 |
| 6.48 |
1.8 |
63 |
3.37 |
33 |
2.5 |
