CDLF32,42,65,85立式不鏽鋼衛生多級泵產品結構圖

時間：2013/5/22 來源：浙江香蕉视频网站江泵業有限公司

CDL立式多級不鏽鋼離心泵是采用國際上同類產品中先進的技術製造而成，其大優點是采用先進水力模型設計，高效率，低能耗，低噪音。水泵內部葉輪、泵殼及其主要配件采用不鏽鋼衝壓成形，流道特別光滑，具有超強的使用壽命，避免產生二次汙染。軸封采用集裝式機械密封，無泄漏。電機采用鋁外殼，進口軸承，絕緣等級F級。泵運轉穩定性強，低噪音，整機質量可靠，外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色環保、節能的水泵。

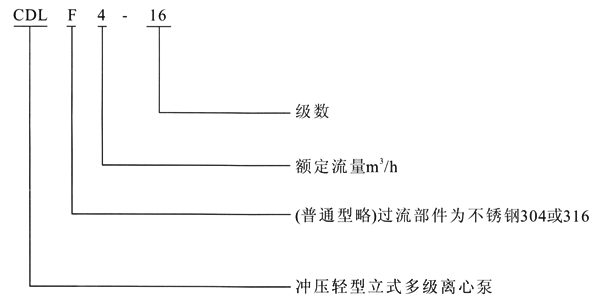

型號意義

性能範圍

典型應用

1、市政供水及增壓

2、工業循環係統及加工係統

3、鍋爐給水及冷凝液係統

4、環保水處理，滲透分析係統

5、農業灌溉及脫水

6、工業廠房清洗及各種清洗工作

7、（其他）許多專門用途

應用範圍

普通型適用於液體傳輸，冷熱清潔水，軟化水的循環和增壓。

不鏽鋼型亦適用於微堿水、脫礦物質水、蒸餾水、遊泳池水及其含氯化物液體，但液體允許溫度需要降低。

工作條件

冷熱清潔的，非易燃易爆並不含有固體顆粒或纖維的液體；

液體溫度：常溫型-15℃至+70℃，熱水型+70℃至+120℃；

環境溫度：高+40℃；

小入口壓力：根據NPSH曲線+小安全揚程量0.5米水頭。

產品範圍

說明	CDL2	CDL4	CDL8	CDL16	CDL32
額定流量[m3/h]	2	4	8	16	32
額定流量[l/s]	0.56	1.1	2.2	4.4	8.9
流量範圍[m3/h]	1-3.5	1.5-8	5-12	8-22	16-40
流量範圍[l/s]	0.28-0.97	0.33-2.2	1.4-3.3	2.2-6.1	4.4-11.1
大壓力[bar]	23	22	21	22	26
電機功率[kw]	0.37-3	0.37-4	0.75-7.5	2.2-15	1.5-30
溫度範圍[℃]	-15～+120
高效率[%]	46	59	64	71	76
類型
CDL			●	●	●
CDLF	●	●	●	●	●
CDLF管路聯接
DIN法蘭			DN40	DN50	DN65
CDLF管路聯接
DIN法蘭	DN25	DN32	DN40	DN50	DN65
卡套接頭	●	●	●	●
管螺紋	●	●	●	●

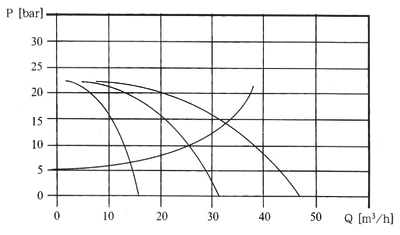

性能曲線及性能表說明

1、所有曲線都基於3*380V，50Hz，電機在恒速2900r/min的測量值。電機為可變電壓電機；

2、測量采用自由空氣下20℃的水，運動粘度r=1mm2/s；

公差參照ISO2584附件B標準

3、泵的使用參照加粗曲線的性能範圍，以防止過熱造成危險。

產品結構圖

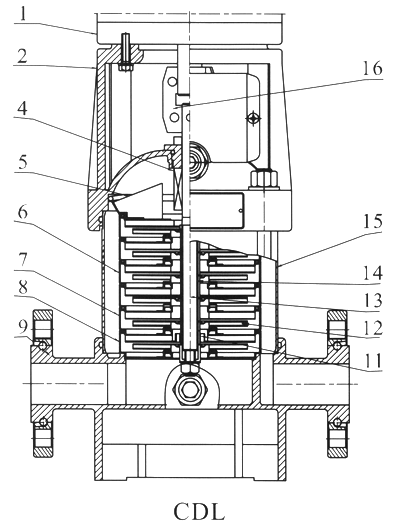

截麵圖CDL1，2，3，4

材料CDL1，2，3，4

序號	名稱	材料	AISI/ASTM	序號	名稱	材料	AISI/ASTM
1	電機			14	葉輪隔套	不鏽鋼	AIS1304
2	泵頭	鑄鐵	ASTM25B	15	耐壓筒	不鏽鋼	AIS1304
4	機械密封			16	聯軸器	碳鋼
5	出水導葉	不鏽鋼	AIS1304
6	導葉	不鏽鋼	AIS1304	CDLF
7	支撐導葉	不鏽鋼	AIS1304	3	泵頭襯裏	不鏽鋼	AIS1304
8	導流器	不鏽鋼	AIS1304	9	進出水段	不鏽鋼	AIS1304
11	軸承	碳化鎢		10	底座	鑄鐵	ASTM25B
12	葉輪	不鏽鋼	AIS1304	CDL
13	軸	不鏽鋼	AIS1304 AISI316L	9	進出水段	鑄鐵	ASTM25B

截麵圖CDL8，12，16，20

材料CDL8，12，16，20

序號	名稱	材料	AISI/ASTM	序號	名稱	材料	AISI/ASTM
1	電機			14	葉輪隔套	不鏽鋼	AIS1304
2	泵頭	鑄鐵	ASTM25B	15	耐壓筒	不鏽鋼	AIS1304
4	機械密封			16	聯軸器	碳鋼
5	出水導葉	不鏽鋼	AIS1304
6	導葉	不鏽鋼	AIS1304	CDLF
7	支撐導葉	不鏽鋼	AIS1304	3	泵頭襯裏	不鏽鋼	AIS1304
8	導流器	不鏽鋼	AIS1304	9	進出水段	不鏽鋼	AIS1304
11	軸承	碳化鎢		10	底座	鑄鐵	ASTM25B
12	葉輪	不鏽鋼	AIS1304	CDL
13	軸	不鏽鋼	AIS1304 AISI316L	9	進出水段	鑄鐵	ASTM25B

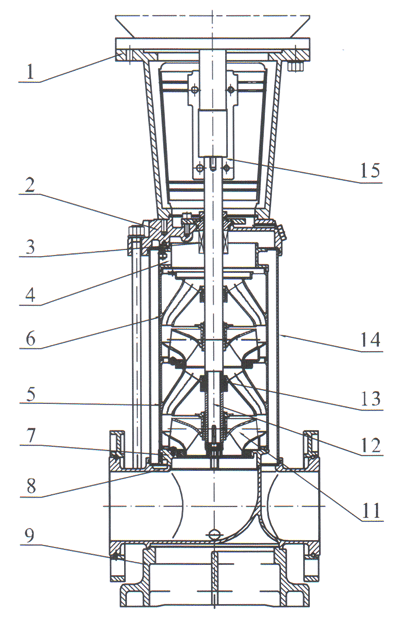

截麵圖CDL32

材料CDL32

序號	名稱	材料	AISI/ASTM	序號	名稱	材料	AISI/ASTM
1	支架	鑄鐵	ASTM25B	13	中間軸套	硬質合金	YG8
3	機械密封	不鏽鋼		14	耐壓筒	不鏽鋼	AIS1304
4	出水導葉	不鏽鋼	AIS1304	15	聯軸器	碳鋼	AIS1304
5	支撐導葉	不鏽鋼	AIS1304		橡膠零件	FPM
6	導葉	不鏽鋼	AIS1304	CDL
7	導流器	不鏽鋼	AIS1304	2	泵頭	鑄鐵	ASTM25B
9	底座	鑄鐵	AIS1304	8	進出水段	鑄鐵	ASTM25B
10	下軸承	硬質合金	YG8	CDLF
11	葉輪	不鏽鋼	AIS1316	2	泵頭	不鏽鋼	AIS1304
12	軸	不鏽鋼		8	進出水段	不鏽鋼	AIS1304

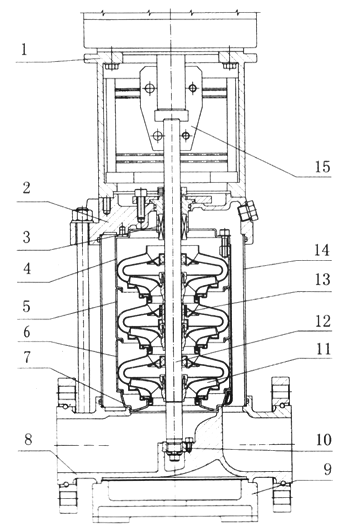

截麵圖CDL，42，65，85

材料CDL42，65，85

序號	名稱	材料	AISI/ASTM	序號	名稱	材料	AISI/ASTM
1	支架	鑄鐵	ASTM25B	13	中間軸套	碳化鎢
3	機械密封			14	耐壓筒	不鏽鋼	AIS1304
4	出水體	不鏽鋼	AIS1304	15	聯軸器	碳鋼
5	支撐導葉	不鏽鋼	AIS1304		橡膠零件	NBR
6	導葉	不鏽鋼	AIS1304	CDL
7	導流器	不鏽鋼	AIS1304	2	泵頭	鑄鐵	ASTM25B
9	底座	鑄鐵	ASTM25B	8	進出水段	鑄鐵	ASTM25B
10	下軸承	碳化鎢		CDLF
11	葉輪	不鏽鋼	AIS1304	2	泵頭	不鏽鋼	AIS1304
12	軸	不鏽鋼	AISI316L AIS1304 AISI431	9	進出水段	不鏽鋼	AIS1304

截麵圖CDL120，150

材料CDL120，150

序號	名稱	材料	AISI/ASTM	序號	名稱	材料	AISI/ASTM
1	支架	鑄鐵	ASTM25B	13	中間軸套	碳化鎢
3	機械密封			14	耐壓筒	不鏽鋼	AIS1304
4	出水體	不鏽鋼	AIS1304	15	聯軸器	碳鋼
5	支撐導葉	不鏽鋼	AIS1304		橡膠零件	NBR
6	導葉	不鏽鋼	AIS1304	CDL
7	導流器	不鏽鋼	AIS1304	2	泵頭	鑄鐵	ASTM25B
9	底座	鑄鐵	ASTM 80-55-06	8	進出水段	鑄鐵	ASTM 80-55-06
10	下軸承	碳化鎢		CDLF
11	葉輪	不鏽鋼	AIS1304	2	泵頭	不鏽鋼	AIS1304
12	軸	不鏽鋼	AISI316L AIS1304 AISI431	8	進出水段	不鏽鋼	AIS1304
