CQ型不鏽鋼磁力驅動泵結構剖麵圖

時間：2012/12/1 來源：浙江香蕉视频网站江泵業有限公司

一、產品概述：

CQ型磁力泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用於離心泵的新產品，設計合理，工藝先進、具有全密封、無泄漏、耐腐蝕等特點，其性能達到國外同類產品的先進水平。

二、主要特點：

磁力泵以靜密封取代動密封，使泵的過流部件處於完全密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不鏽鋼等作為製造材料，因此它具有良好的抗腐蝕性能，並可以使被輸送介質免受汙染。

三、產品用途：

磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用於化工、製藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為理想。

四、型號意義：

五、性能參數：

型號	口徑		揚程	流量（L/min）	電機功率（KW）	轉速（r/min）	電壓（V）	吸程
型號	進口	出口	揚程	流量（L/min）	電機功率（KW）	轉速（r/min）	電壓（V）	吸程
8CQ-1.2	8	6	1.2	15	0.025	2800	220	2
10CQ-3	10	8	3	19	0.025	〃	220	2.5
14CQ-5	14	10	5	20	0.12	〃	380	3
16CQ-8	16	12	8	25	0.18	〃	〃	3
20CQ-12	20	14	12	50	0.37	〃	〃	4
25CQ-15	25	20	15	110	1.10	〃	〃	4
32CQ-15	32	25	15	110	1.10	〃	〃	4
32CQ-25	32	25	25	110	1.10	〃	〃	4
40CQ-20	40	32	20	180	2.2	〃	〃	7.5
40CQ-40	40	32	40	200	4	〃	〃	8
50CQ-25	50	40	25	240	4	〃	〃	8.3
50CQ-40	50	40	32	220	4	〃	〃	7
50CQ-50	50	40	50	130	5.5	〃	〃	8
65CQ-25	65	50	25	280	5.5	〃	〃	7
65CQ-35	65	50	35	450	7.5	〃	〃	6
80CQ-35	80	65	35	850	11	〃	〃	7
80CQ-50	80	65	50	850	15	〃	〃	7

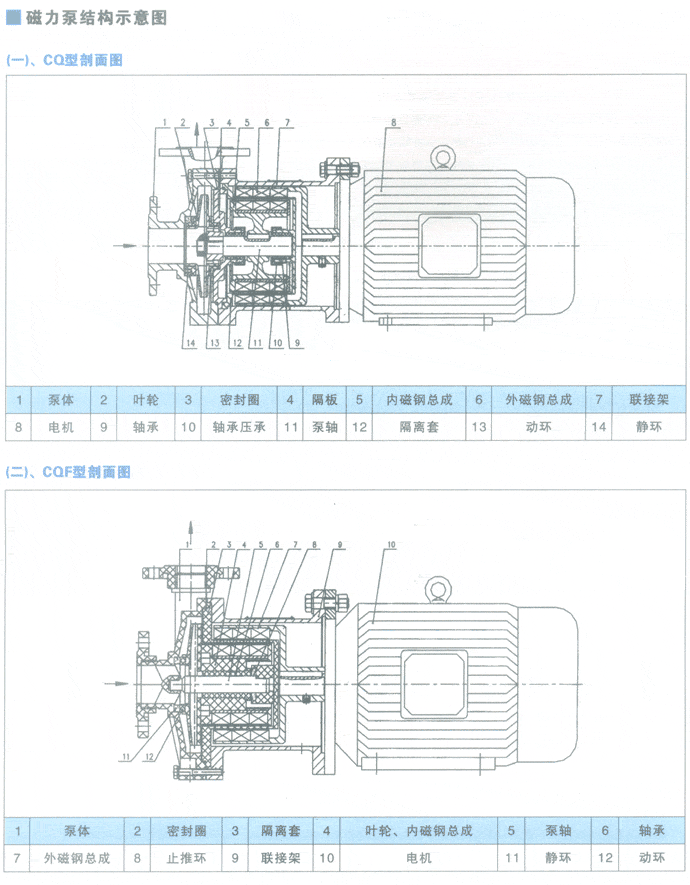

六、結構圖：

感謝您訪問我們香蕉视频网站江泵業的網站www.a-vested-interest.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務.
