QY型油浸式潛水泵結構示意圖
時間：2012/10/4 來源：浙江香蕉视频网站江泵業有限公司
用途及特點：
QY型油浸式潛水電泵是廣大農戶、工礦企業廣泛使用的電力排灌設備。該泵用於農業排灌、園林場噴灌、噴泉供水、井下提水、水塔送水、城建、工礦企業用水等場合的給排水。該係列水泵結構緊湊，輕便易移，軸承潤滑條件好，噪音小，壽命長。雙端整體密封，經久耐用，安全可靠。
使用條件及注意事項：
1、輸送水源的溫度小於40攝氏度； 2、PH值為6.5-8.5之間， 3、水中含固體雜質比不超過0.1％，粒度不大於0.2mm； 4、潛水泵使用揚程不能過低，低於規定揚程的80％容易引起熱保護器工作，使電泵停止運行，甚至造成電機損壞； 5、電源電壓使用範圍在342V-420V之間，且三相電壓必須平衡，如使用地距電源較遠，需加長電源輸送線，那麽電源線的截麵積必須大於電泵電纜線的截麵積即（1.5平方毫米以上），使電壓穩定在342V-420V之間。 6、三相電泵不得缺相使用，請加裝過電流和漏電保護器。
1.電泵嚴禁無三相保護開關運行，保護開關安全電流調整如下：2.2kw 6.5A 3KW8.4A 4KW9.5A
2.移動電泵不允許用力提拉電纜。使用前全麵檢查電纜，發現破損立即換新方可使用。

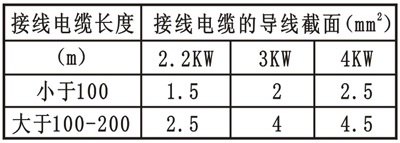

3.電壓波動允許在342-418伏之間。如電泵使用地距電源較遠，應按下表電纜，接頭盡可能減少。
2.移動電泵不允許用力提拉電纜。使用前全麵檢查電纜，發現破損立即換新方可使用。
3.電壓波動允許在342-418伏之間。如電泵使用地距電源較遠，應按下表電纜，接頭盡可能減少。

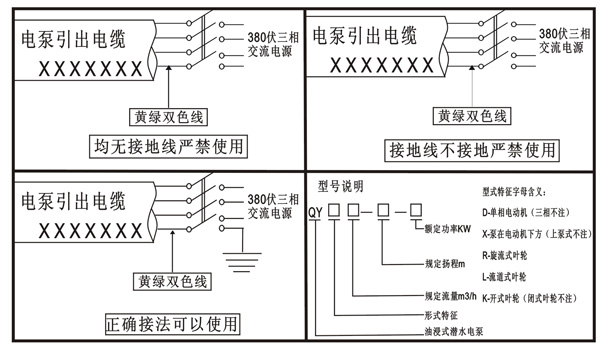

1.引出電纜中一根帶有接地標誌的黃綠雙色芯必須接地線。如無固定地線，可用2米金屬棒埋入河湖岸邊，水溝邊或潮濕的土中作地線。
2.運轉前用500M歐表測量冷態下電機定子繞組對地的絕緣電阻，低不得小於50M，否則不可使用，應驅除潮氣後才能使用。
3.使用前應在陸地空轉1min,檢查電泵運轉是否正常，轉向是否正確。
4.電泵潛水脫水運行。在泵工作時要注意檢查水位下降，不得讓電泵露在水麵運轉。
5.電泵不得陷入泥中，好電泵外用竹籃或鐵籃來防止水草雜物堵軋泵輪。
6.檢查，搬運或拆裝檢修電泵時，必須要先切斷電源。
7.電泵抽水時，附近不得洗東西，遊泳或放牲畜下水，以防萬一漏電發生觸電事故。
2.運轉前用500M歐表測量冷態下電機定子繞組對地的絕緣電阻，低不得小於50M，否則不可使用，應驅除潮氣後才能使用。
3.使用前應在陸地空轉1min,檢查電泵運轉是否正常，轉向是否正確。
4.電泵潛水脫水運行。在泵工作時要注意檢查水位下降，不得讓電泵露在水麵運轉。
5.電泵不得陷入泥中，好電泵外用竹籃或鐵籃來防止水草雜物堵軋泵輪。
6.檢查，搬運或拆裝檢修電泵時，必須要先切斷電源。
7.電泵抽水時，附近不得洗東西，遊泳或放牲畜下水，以防萬一漏電發生觸電事故。

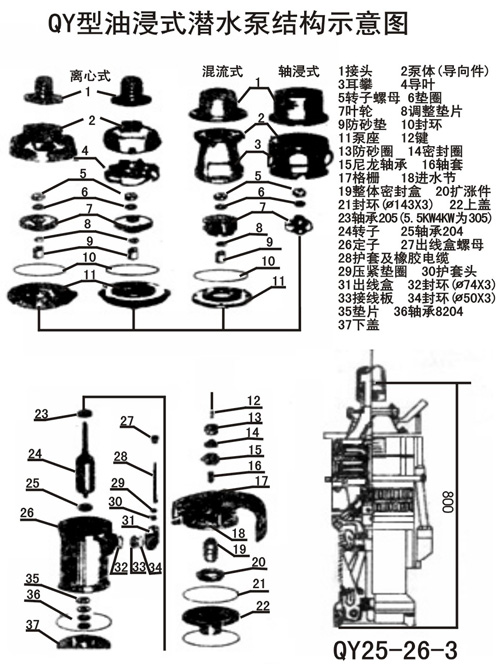

結構示意圖
示意圖
技術參數
| 名稱 | 型號 | 功率（KW） | 電壓（V） | 額定（m） | 流量（m3） | 轉速（r/min） | 口徑（mm/寸） |
| QY型油浸式潛水電泵 | QY10-32-2.2 | 2.2 | 380 | 32 | 10 | 2860 | 40/1.5 |
| QY15-26-2.2 | 2.2 | 380 | 26 | 15 | 2860 | 50/2 | |
| QY25-17-2.2 | 2.2 | 380 | 17 | 25 | 2860 | 65/2.5 | |
| QY40-12-2.2 | 2.2 | 380 | 12 | 40 | 2860 | 75/3 | |
| QY65-7-2.2 | 2.2 | 380 | 7 | 65 | 2860 | 100/4 | |
| QY160-3-2.2 | 2.2 | 380 | 3 | 160 | 2860 | 150/6 | |
| QY12.5-40-3 | 3 | 380 | 40 | 12.5 | 2860 | 50/2 | |
| QY25-24-3 | 3 | 380 | 24 | 25 | 2860 | 65/2.5 | |
| QY40-16-3 | 3 | 380 | 16 | 40 | 2860 | 75/3 | |
| QY65-10-3 | 3 | 380 | 10 | 65 | 2860 | 100/4 | |
| QY160-4-3 | 3 | 380 | 4 | 160 | 2860 | 150/6 | |
| QY15-34-3 | 3 | 380 | 34 | 15 | 2860 | 50/2 | |
| QY25-32-4 | 4 | 380 | 32 | 25 | 2860 | 65/2.5 | |
| QY12.5-50-4 | 4 | 380 | 50 | 12.5 | 2860 | 50/2 | |
| QY65-13-4 | 4 | 380 | 13 | 65 | 2860 | 100/4 |
