W型水力噴射器安裝示意圖

時間：2012/9/27 來源：浙江香蕉视频网站江泵業有限公司

W型水力噴射器應用極為廣泛，主要用於真空與蒸發係統，進行真空抽水、真空蒸發、真空過濾、真空結晶、幹燥、脫臭等工藝，是製糧、製藥、化工、食品、製鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。

【W型水力噴射器】結構說明：

W型水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不鏽鋼製造，噴咀座板由優質鋼加工，其餘零件則係鑄鐵鑄造。噴咀采用多噴咀的結構形式，以便得到較大的水---汽接觸麵積，有利於熱交換的進行，獲得較好的真空效果。噴咀座板加工精密，精度較高，以便噴射水流準確地聚集在同一的焦點。導向盤用於減慢蒸汽（或空氣）的流速，使蒸氣均勻地導入器室以免噴射水流偏斜，降低抽射效能。

【W型水力噴射器】結構圖：

編號

名稱

真空蒸發鍋

水力噴射器

水泵

器蓋

噴咀座板

噴咀

器體

導向蓋盤

擴散管

止逆閥閥體

閥板

【W型水力噴射器】性能參數：

型號規格	蒸發量	真空度	揚程	流量	配套多級水泵型號
型號規格	L/H	Mpa	M	m3/h	配套多級水泵型號
W-100L	100	0.097(680-720)	45	18	50D8×5
W-200L	200	0.097(680-720)	45	18	50D8×5
W-300L	300	0.097(680-720)	45	18	50D8×5
W-400L	400	0.097(680-720)	45	18	50D8×6
W-500L	500	0.097(680-720)	45	32	80D12×4
W-600L	600	0.097(680-720)	45	32	80D12×4
W-700L	700	0.097(680-720)	45	32	80D12×4
W-800L	800	0.097(680-720)	50	32	80D12×5
W-900L	900	0.097(680-720)	50	32	80D12×5
W-1000L	1000	0.097(680-720)	50	32	80D12×5
W-1200L	1200	0.091(680-650)	50	32	80D12×6
W-1500L	1500	0.091(680-650)	50	108	125D25×2(4BA12)
W-1800L	1800	0.091(680-650)	50	108	125D25×2
W-2000L	2000	0.091(680-650)	50	108	125D25×3
W-3000L	3000	0.091(680-650)	50	108	125D25×4(150D30×2)
備注：以上各種中型號,安裝高度>4.5M,器體水壓試驗0.6MPa無泄漏。

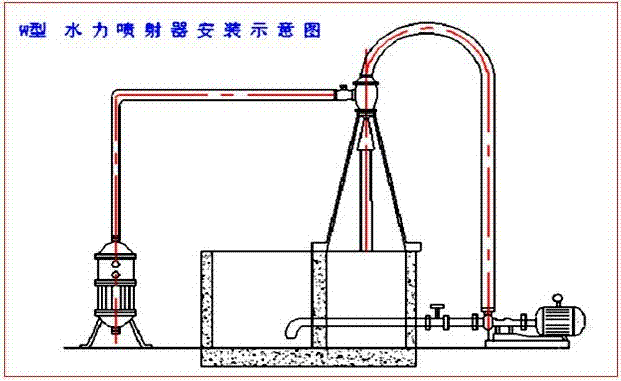

【W型水力噴射器】安裝示意圖：
