自動變頻管道式增壓泵應用場合

時間：2012/9/4 來源：浙江香蕉视频网站江泵業有限公司

自動管道增壓泵分為電接點式（非變頻）、浮球式（非變頻）和變頻式三種控製方式。

Ⅰ：電接點式由普通電氣控製櫃、管道增壓泵、電接點壓力表（缺水保護和工作壓力設定）、氣壓罐、止回閥、閘閥、底座等組成；使用時直接串聯在自來水管道上直接增壓。通過在電接點壓力表上預先設置好工作範圍（壓力上下限值），開機運行後，設備開始運行增壓，當管道壓力值上升至用戶預先設置的上限壓力值時，在電接點壓力表的作用下，水泵立即停機保持壓力值；當打開龍頭用水後，管網壓力下降，一旦低壓力值於用戶設定的壓力下限值時，水泵重新啟動增壓。往複循環便達到恒壓供水的。

Ⅱ：浮球式（無需變頻）由普通電氣控製櫃、管道增壓泵、液位浮球開關（液位控製）、電接點壓力表（缺水保護）、止回閥、閘閥、底座等組成；使用時串聯在自來水管道上，通過對自來水管道的自來水二次增壓將其輸送到房頂水池/水塔裏，當水池/水位裏的水達到預先設置好的高水位時，在浮球開關的作用下水泵停止運行，當用戶用水導致水位下降至預先設置的下限水位時，在浮球開關的作用下水泵重新啟動增壓供水。往複循環實現連續供水的目的。

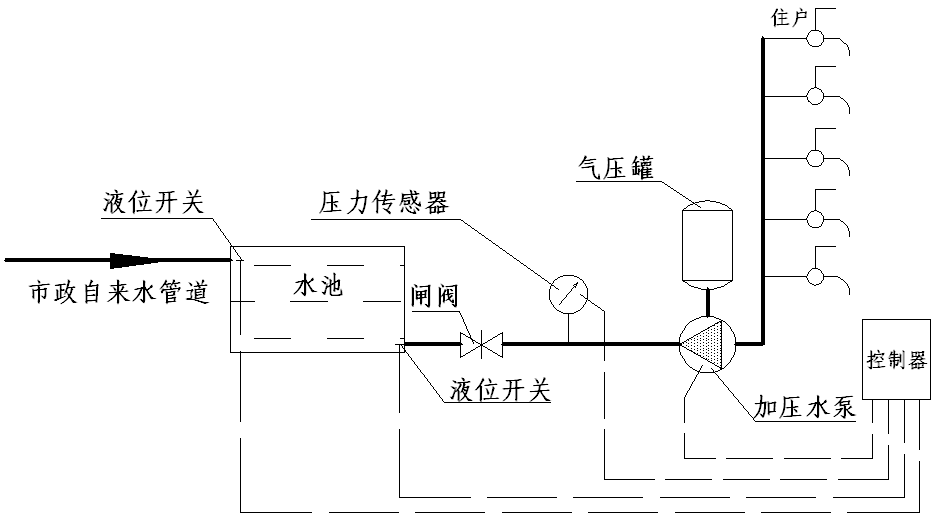

Ⅲ：變頻式由變頻控製櫃、管道增壓泵、電接點壓力表（起缺水保護）、遠傳壓力表（壓力數據反饋）、氣壓罐、止回閥、閘閥、底座等組成。通過預先設置好恒定壓力值，工作時遠傳壓力表不斷采集管道壓力數據並反饋給控製器，控製器通過對比用戶預設值和實際壓力值實時調節水泵轉速以修正壓力偏差值，如此循環便達到恒壓供水的目的。

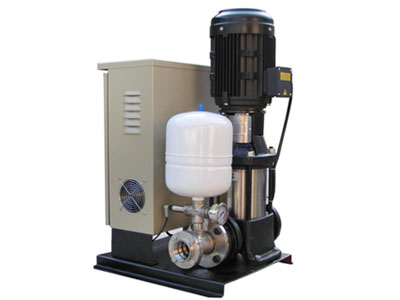

管道增壓泵性能特點

1、性能範圍廣。可根據客戶實際情況選擇各種佳性能匹配的水泵作為增壓泵，當設備功率≤2.2KW時，可采取220V/380V兩種模式供電，使其既能滿足民用也可滿足一般工農業生產需求。

2、壓力/水位穩定。係統配置的小型氣壓罐/液位開關能保證用水高峰期管道壓力穩定和水池水位。

3、經濟實惠。單台泵增壓，無論是節點式控製或變頻式控製，控製部分均無需PLC或單片機編程控製，有效的控製了產品成本且能保證穩定供水。

4、設備可定製內部時鍾，通過設置定時開關機功能，用於定時供水（如辦公區）。

5、運行可靠。設備控製部件均采用國內知名品牌，有效的減少了係統故障。加壓泵可根據客戶要求選擇不同品牌，無特殊要求時使用本公司產品。

6、保護功能齊全。可實現漏電、過載、過流、短路、超壓及缺水等常規保護功能。

7、安裝及操作方便。設備本身就是一個帶控製功能的管道泵，管道泵進出水口大小相同且位於同一直線上，安裝極其方便，通電啟動設備後便可全自動運行，無需專人看守。

應用場合

1、城市小生活區、城中村出租房、新農村建築群、農村家庭等場合生活供水增壓。

2、單位小型辦公樓、寫字樓生活供水增壓。

3、工廠各種生產流程水加壓。

4、建築工地施工臨時供水增壓、泥罐車衝洗增壓裝置等。

4、各行業衝洗、洗滌裝置增壓。

使用方式

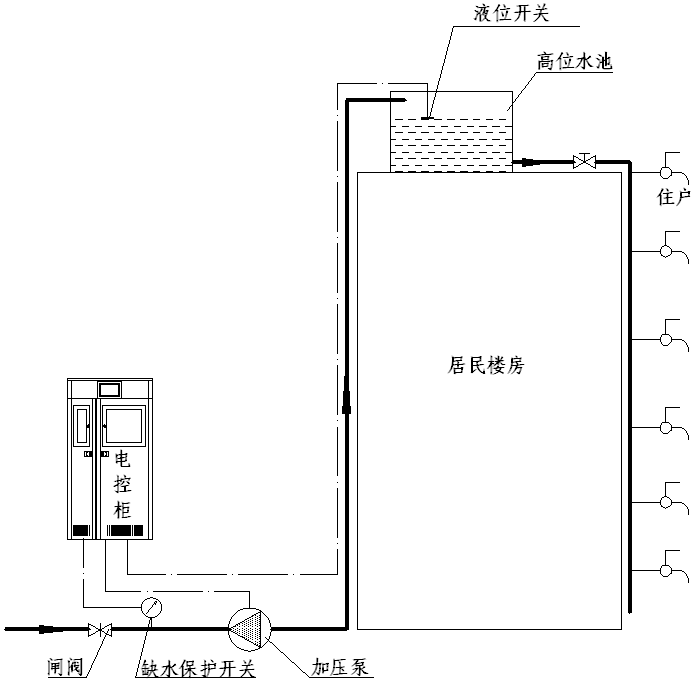

結合高位水池使用（需與浮球開關配合）

直接串聯在管道上增壓（與電接點壓力表和遠程壓力表結合使用）

使用環境要求

環境溫度應介於5-50℃之間，相對濕度不大於90%，並無凝露。

周圍空氣無腐蝕性氣體、爆炸性氣體、水蒸氣、粉塵等汙染。

安裝場所大海拔高度不高於1500米，高海拔使用應特別指出。

安裝斜度不超過5°。

設備供貨範圍

管道從不鏽鋼穩流調節罐的進水口法蘭到水泵出水母管兩側掛法蘭止。

水泵電機動力線及與設備控製相關的信號線至控製櫃25米以內。

含設備槽鋼機架，不包水泥及泥沙基礎平台。

操作注意事項

1、本設備屬強電裝置，應由持證書的電工操作。

2、必須按照設備大功率配置足夠容量的電線，同時檢查電源電壓、相數、頻率是否與設備銘牌相符，地線是否可靠，並按照設備規定的接線法接好電線。

3、初次啟動時應采用點動方式以確保電機轉向正確。單相供電的設備無需注意此項。

4、水泵輸送介質溫度及酸堿鹽腐蝕性不得超過本泵材質的適用範圍。

5、泵在安裝時，必須確保接入水管口徑(包括閥門口徑)大於等於泵的輸入口徑，否則可能出現水量不足導致設備無法正常工作。

6、若泵的入水管口裝有濾網，必須確保濾網網眼總麵積大於等於水泵入口麵積，並定期清理濾網，否則雜質堵死進水口造成水泵缺水而設備停止工作。

7、運行過程中，必須確保泵的輸入管道不漏氣，否則造成壓力不足或吸不上水等故障。

8、本泵不適宜在其標出的揚程和流量範圍外使用，否則損壞電機或增加噪音。

9、本泵在搬運或安裝過程中，應輕拿輕放。

10、本設備大安裝高度(水泵進水口離水源距離，單位米)計算公式：10.33-必須汽蝕餘量值-1.5米的安全值，實際使用時安裝高度值盡量小為宜，大值不得超過以上計算值，否則水泵會發生汽蝕導致工作效率過低或吸不上水，更嚴重者會損壞泵配件。

11、請勿擅自調節缺水保護開關，否則設備可能會因失去缺水保護功能損壞水泵。
