無負壓變頻供水設備工作原理示意圖
時間：2012/8/29 來源：浙江香蕉视频网站江泵業有限公司
無負壓變頻供水設備的工作原理:自來水進入調節罐，罐內的空氣從真空消除器內排出，待水充滿後，真空消除器自動關閉。當自來水能夠滿足用水壓力及水量要求時，供水設備通過旁通止回閥向用水管網直接供水；當自來水管網的壓力不能滿足用水要求時，係統通過壓力傳感器（或壓力控製器、電接點壓表）給出起泵信號起動水泵運行。水泵供水時，若自來水管網的水量大於水泵流量，係統保持正常供水，用水高峰期時，若自來水管網水量小於水泵流量時，調節罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入調節罐，消除了自來水管網的負壓，用水高峰期過後，係統恢複正常的狀態。若自來水供水不足或管網停水而導致調節罐內的水位不斷下降，液位控製器給出水泵停機信號以保護水泵機組。夜間及小流量供水時可通過小型膨脹罐供水，防止水泵頻繁啟動。無負壓變頻供水設備關鍵技術部分為智能控製係統(變頻型)和調節罐的真空消除。
工作原理：
1、無負壓變頻供水設備采用工控微機及變頻器控製水泵電機運行，通過變頻調整實現二次供水。無負壓穩流罐與自來水供水管網直接串接，通過對無負壓穩流罐上的負壓檢測，反饋給控製櫃，由控製櫃實現對水泵機組的控製，從而防止負壓的產生。
2、 自來水管網進入無負壓穩流罐後，無負壓穩流罐內空氣由真空調節器排出，待水充滿後，真空調節器自動關閉。當來水壓力不能夠滿足要求時，係統壓力信號由高精度壓力傳感器件反饋給控製係統，水泵變頻啟動，並根據水量的大小自動調節轉速。正常時，進出水量差多少補多少，同時根據需要自動增減消耗。如來水壓力低於設定理想值，但高於設定安全值，設備會自動平衡進出水量自行降低給定值，對流量進行有多少補多少。當來水壓力低於設定安全值時，係統停止供水，同時變頻器LCP顯示報警信息。當來水壓力高於設定安全壓力時，設備自動啟動。

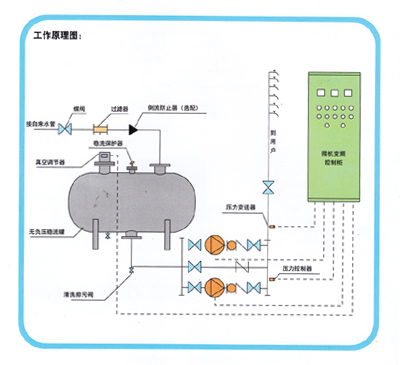

無負壓變頻供水設備工作原理示意圖:
應用範圍：
適用於建築物自來水管網壓力或流量不足，需要二次加壓的新建和改造項目。
適用於循環供水、空調、冷卻、恒壓及其它輸液係統。
工礦企業的生活生產用水。
