GC型多級鍋爐給水泵結構圖及性能參數

時間：2012/7/24 來源：浙江香蕉视频网站江泵業有限公司

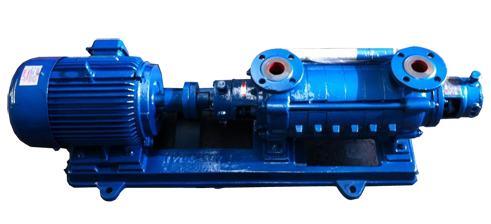

【GC型臥式多級鍋爐給水泵】產品簡介：

GC型泵係臥式、單吸多級、分段式離心泵。具有效率高、性能範圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似於水的其它液體之用。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

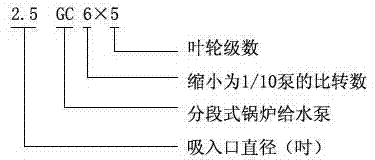

【GC型臥式多級鍋爐給水泵】型號意義：

【GC型臥式多級鍋爐給水泵】技術參數：

   流量：5-55m3/h；
   揚程：46-301m；
   功率：3-75KW；
   轉速：2950r/min；
   口徑：φ40-φ100；
   溫度範圍：≤80℃；
   工作壓力：≤2.7Mpa.

【GC型臥式多級鍋爐給水泵】產品特點：

1、水力模型先進，效率高，性能範圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封，安全可靠、結構簡單，維修方便快捷。

【GC型臥式多級鍋爐給水泵】適用範圍：

GC型臥式多級鍋爐給水泵適用於工業和城市給排水、高層建築增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用於小型鍋爐給水。

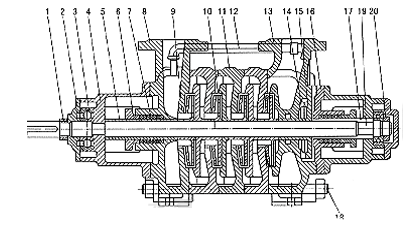

【GC型臥式多級鍋爐給水泵】結構圖：

1	軸套螺母	2	軸承蓋
3	軸承	4	軸承體
5	軸承甲	6	填料壓蓋
7	填料環	8	進水段
9	密封環	10	葉輪
11	中段	12	回水管
13	出水段	14	科衡環
15	平衡盤	16	尾蓋
17	軸套乙	18	拉緊螺栓
19	軸	20	園螺母

【GC型臥式多級鍋爐給水泵】結構說明：

1.GC型水泵為多級分段式，1.5GC-4GC四個型號的進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大，尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對準導翼的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修後裝配時務必注意，若有偏差必須調整。
2.GC型多級離心泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、，衡盤、尾蓋進水段、中段、出水段蓋均為鑄鐵製成，共同形成泵的工作室。
3.葉輪為鑄鐵製成，內有葉片，液體沿軸向單側進入，由於葉輪前後受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪製造時經靜平衡試驗。
4.軸為優質碳素鋼製成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針方向旋轉。
5.密封環為鑄鉄製成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損後可用備件更換。
6.平衡環為鑄鐵製成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵製成，裝在軸上，位於出7&段與尾蓋之間，平衡軸向力。軸套為鑄鐵製成，位於兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損後可用備件更換。
7.軸承是用單列向心球軸承，采用鈣基黃油潤滑。填料起密封作用，防止空氣進入和大量液體漏出。
8.填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的鬆緊程度必須適當，不可壓的太緊，也不可太鬆，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太鬆，由於液體流失要降低水泵效率。

【GC型臥式多級鍋爐給水泵】性能參數：

型號	流量 (mз/h）	揚程	轉速（r/min）	效率（%）	功率（KW）
型號	流量 (mз/h）	揚程	轉速（r/min）	效率（%）	軸功率	電機功率
1.5GC-5×2	6	46	2950	38	2	3
1.5GC-5×3	6	69	2950	38	3	4
1.5GC-5×4	6	92	2950	38	4	5.5
1.5GC-5×5	6	115	2950	38	5	7.5
1.5GC-5×6	6	138	2950	38	6	7.5
1.5GC-5×7	6	161	2950	38	7	7.5
1.5GC-5×8	6	184	2950	38	8	11
1.5GC-5×9	6	207	2950	38	9	11
2GC-5×2	10	64	2950	39.6	4.4	7.5
2GC-5×3	10	96	2950	39.6	6.6	11.0
2GC-5×4	10	128	2950	39.6	8.8	15.0
2GC-5×5	10	160	2950	39.6	11.0	15.0
2GC-5×6	10	192	2950	39.6	13.2	18.5
2GC-5×7	10	224	2950	39.6	15.4	22.0
2GC-5×8	10	256	2950	39.6	17.6	30.0
2GC-5×9	10	288	2950	39.6	19.8	30.0
2.5GC-6×2	15	62	2950	43.7	5.8	11.0
2.5GC-6×2	20	54	2950	47.4	6.2	11.0
2.5GC-6×3	15	93	2950	43.7	8.7	15.0
2.5GC-6×3	20	81	2950	47.4	9.3	15.0
2.5GC-6×4	15	124	2950	43.7	11.6	22.0
2.5GC-6×4	20	108	2950	47.4	12.4	22.0
2.5GC-6×5	15	155	2950	43.7	14.5	22.0
2.5GC-6×5	20	135	2950	47.4	15.5	22.0
2.5GC-6×6	15	186	2950	43.7	17.4	30.0
2.5GC-6×6	20	162	2950	47.4	18.6	30.0
2.5GC-6×7	15	217	2950	43.7	20.2	30.0
2.5GC-6×7	20	189	2950	47.4	21.7	30.0
2.5GC-6×8	15	248	2950	43.7	23.2	37.0
2.5GC-6×8	20	216	2950	47.4	24.8	37.0
2.5GC-6×9	15	279	2950	43.7	26.1	22
2.5GC-6×9	20	243	2950	47.4	27.9	22
4GC-8×2	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4GC-8×3	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4GC-8×4	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4GC-8×5	30	215	2950	51	34.5	55
	45	205	2950	60	42.0	55
	55	190	2950	62.5	45.3	55
4GC-8×6	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4GC-8×7	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4GC-8×8	30	344	2950	51	55.0	100
	45	328	2950	60	67.0	100
	55	304	2950	62.5	73.0	100
4GC-8×9	30	387	2950	51	62.0	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82.0	100
4GC-8×10	30	430	2950	51	69.0	-
	45	410	2950	60	84.0	-
	55	380	2950	62.5	91.0	-
