ZWL不鏽鋼防爆直聯式自吸排汙泵大流量汙水自吸泵結構圖
時間：2015/10/7 來源：浙江香蕉视频网站江泵業有限公司
ZWL直聯式自吸排汙泵是我公司根據ZW型自吸無堵塞排汙泵的結構及性能研究國內外同類技術的基礎上開發成功的一種結構新穎的產品，該泵集自吸和無堵塞排汙於一體，采用軸向回流外混式，並通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用於市政排汙工程、河塘 養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。該泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排汙能力強、高效節能，使用維修方便等特點，在排汙泵係列產品中屬國內首 創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。
ZWL直聯式自吸排汙泵與國內同類產品相比，具有結構簡單、自吸性能好、排汙能力強、高效節能，使用維修方便等特點，在排汙泵係列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。
1、環境濕度50℃，介質溫度80℃特要求可達200℃。
2、介質PH值鑄鐵材質為6－9，不鏽鋼為2－13。
3、介質重度不超過1240千克／m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

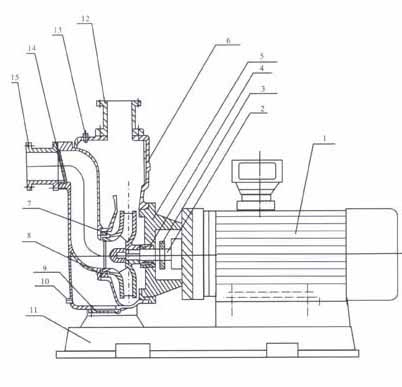

ZWL直聯式自吸排汙泵品結構特點
|
1電動機：直接與水泵聯接傳送動力，采用名牌電機。
|
|
|
2泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
|
|
|
3擋水圈：防止因密封漏水而使電機進水。
|
|
|
4機械密封：采用不鏽鋼、碳化鎢、氟橡膠等材料製成。平衡式耐高溫、高壓機械密封，運行壽命長，不滲漏、對軸無磨損，不積水垢，保證工作環境的整潔。
|
|
|
5泵蓋：連接泵體和電機。
|
|
|
6泵體：壓出室和吸人室及氣液分離室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳便於安裝和運行穩固。
|
|
|
7葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。
|
|
|
8密封環：水泵葉輪與泵體接合處起密封作用。
|
|
|
9底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除汙垢。
|
|
|
10放水栓：當泵長期不用時，可以打開放水栓放幹儲液。
|
|
|
11底盤：連接整泵便於安裝，也可安裝隔振器。
|
12出口接管：連接出水管道
|
|
13加水閥：當泵內腔儲液不足時可打開閥門加水。
|
14止回閥片：當泵停止工作時可阻止管道裏的水回流
|
|
15進口接管：連接進口管道。
|
|
自吸泵型號
|
流量
|
揚程
|
功率
|
轉速(r／min)
|
效率(％)
|
汽蝕餘量
|
自吸高度
|
自吸時間(min／5m)
|
重量
|
|
ZWL25-8-15自吸泵
|
8
|
15
|
1.5
|
2900
|
45
|
2.0
|
5.0
|
3
|
68
|
|
ZWL32-10-20自吸泵
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
68
|
|
ZWL32-9-30自吸泵
|
9
|
30
|
3
|
2900
|
48
|
2.5
|
5.0
|
3
|
95
|
|
ZWL40-10-20自吸泵
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
68
|
|
ZWL40-20-15自吸泵
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
68
|
|
ZWL40-15-30自吸泵
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.0
|
3
|
95
|
|
ZWL50-10-20自吸泵
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
68
|
|
ZWL50-20-15自吸泵
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.0
|
3
|
68
|
|
ZWL50-15-30自吸泵
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.0
|
3
|
95
|
|
ZWL50-20-35自吸泵
|
20
|
35
|
5.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
140
|
|
ZWL50-20-40自吸泵
|
20
|
40
|
7.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
150
|
|
ZWL65-30-18自吸泵
|
30
|
18
|
4
|
2900
|
45
|
2.5
|
5.0
|
3
|
125
|
|
ZWL65-25-30自吸泵
|
25
|
30
|
5.5
|
2900
|
50
|
3.0
|
5.0
|
3
|
135
|
|
ZWL65-25-40自吸泵
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
140
|
|
ZWL65-40-25自吸泵
|
40
|
25
|
7.5
|
2900
|
50
|
3.0
|
5.0
|
3
|
150
|
|
ZWL65-65-25自吸泵
|
65
|
25
|
11
|
2900
|
氣7
|
3.0
|
5.0
|
3
|
200
|
|
ZWL80-40-16自吸泵
|
40
|
16
|
4
|
2900
|
50
|
3.0
|
5.0
|
3
|
125
|
|
ZWL80-40-25自吸泵
|
40
|
25
|
7.5
|
2900
|
50
|
3.0
|
5.0
|
3
|
140
|
|
ZWL80-2540自吸泵
|
55
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.0
|
2
|
150
|
|
ZWL80-65-25自吸泵
|
65
|
25
|
11
|
2900
|
52
|
3.0
|
5.0
|
3
|
220
|
|
ZWL80-80-35自吸泵
|
80
|
35
|
15
|
2900
|
45
|
3.0
|
5.5
|
3
|
250
|
|
ZWL80-50-60自吸泵
|
50
|
60
|
22
|
2900
|
55
|
3.0
|
5.5
|
3
|
300
|
|
ZWL100-100-15自吸泵
|
100
|
15
|
7.5
|
1450
|
50
|
4.0
|
5.0
|
3
|
230
|
|
ZWL100-80-20自吸泵
|
80
|
20
|
7.5
|
1450
|
53
|
4.0
|
5.0
|
3
|
230
|
|
ZWL100-100-20自吸泵
|
100
|
20
|
11
|
1450
|
53
|
4.0
|
5.0
|
3
|
270
|
|
ZWL100-100-30自吸泵
|
100
|
30
|
22
|
1450
|
53
|
4.0
|
5.0
|
2
|
320
|
|
ZWL100-80-45自吸泵
|
80
|
45
|
30
|
2900
|
53
|
4.0
|
5.5
|
2
|
380
|
|
ZWL100-80-60自吸泵
|
80
|
60
|
37
|
2900
|
53
|
4.0
|
5.5
|
2
|
430
|
|
ZWL100-80-80自吸泵
|
80
|
80
|
45
|
2900
|
53
|
4.0
|
5.5
|
2
|
480
|
|
ZWL125-120-20自吸泵
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
5.0
|
2
|
380
|
|
ZWL150-200-15自吸泵
|
200
|
15
|
15
|
1450
|
60
|
5.0
|
5.0
|
3.5
|
380
|
|
ZWL150-200-20自吸泵
|
200
|
20
|
22
|
1450
|
60
|
5.0
|
5.0
|
3
|
420
|
|
ZWL150-200-25自吸泵
|
200
|
25
|
30
|
1450
|
60
|
5.0
|
5.0
|
3
|
520
|
|
ZWL150-180-30自吸泵
|
180
|
30
|
37
|
1450
|
65
|
5.0
|
5.0
|
3
|
580
|
|
ZWL150-180-38自吸泵
|
180
|
38
|
55
|
1450
|
45
|
5.0
|
5.0
|
3.5
|
700
|
|
ZWL200-280-14自吸泵
|
280
|
14
|
22
|
1450
|
65
|
5.0
|
5.0
|
3
|
600
|
|
ZWL200-300.18自吸泵
|
300
|
18
|
37
|
1450
|
65
|
5.0
|
5.0
|
3
|
680
|
|
ZWL200-280-28自吸泵
|
280
|
28
|
55
|
1450
|
55
|
4.8
|
5.2
|
3
|
820
|
|
ZWL250-420-20自吸泵
|
420
|
20
|
55
|
1450
|
61
|
6.0
|
4.5
|
2.5
|
1020
|
|
ZWL300-800-14自吸泵
|
800
|
14
|
55
|
1450
|
65
|
6.0
|
4.5
|
2.5
|
1200
|
使用範圍:
ZWL型直聯式自吸排汙泵與國內同類產品相比，具有結構簡單、自吸性能好、排汙能力強、高效節能，使用維修方便等特點，在排汙泵係列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。
1、環境濕度 50℃，介質溫度 80℃特要求可達 200℃。
2、介質PH值鑄鐵材質為6－9，不鏽鋼為2－13。
3、介質重度不超過1240千克／m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。
