【W型旋渦泵】產品簡介：

W型旋渦泵是單級懸臂式旋渦泵，泵的進、出口方向為垂直向上。旋渦式葉輪可在軸上沿軸向自由移動，以保證葉輪與泵體、泵蓋之間的軸間間隙兩側相等，允許用紙墊調整間隙。泵的軸封形式分填料和單端麵機械密封兩種，泵和電動機合裝在共同底座上。 W型旋渦泵用於輸送溫度-20℃～+80℃粘度不大於5E，無腐蝕性、無固體顆粒的液體。該泵具有體積小，重量輕，外觀大方，W型旋渦泵便於維修的特點，適用於化工、石油、輕紡、電力和其它廠礦的工業生產用水，鍋爐給水，暖氣送水，高樓、消防、除熱循環送水，製造冷凍防暑降溫飲料及食堂、飲食業食具消毒的高壓送水等廣泛用途。該泵大流量為14.4m3／h，小流量為0.7m3／h；大揚程為105m，小揚程為20m；配套功率：大為11kW，小為0.75kW；轉速均為2900r/min。

【W型旋渦泵】型號意義：

【W型旋渦泵】產品特點：

1、W型旋渦泵用於輸送溫度從-20℃～+80℃，粘度不大於5。E，無腐蝕性和具有腐蝕性的無固體顆粒的液體。
揚程範圍：從15米至132米
流量範圍：從0.36米3／時至16.9米3／時
2、W型旋渦泵共有十種型號：具體為20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40，鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端麵機械密封。除WB和WM型泵用單端麵機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型旋渦泵的旋轉方向：由泵往電機方向看為逆時針方向旋轉

【W型旋渦泵】結構說明：

      W型旋渦泵的主要零件(風型結構)有1、泵體2、泵蓋3、葉輪4、托架結合部5、爪型彈性聯軸器6、填料壓蓋或者甲．端麵密封端蓋7、單端麵密封部件(對於wM泵)。w型旋渦泵與電機合裝存-底座上。泵的進、出口方向為斜朝上，經接彎變為垂直向上。
      葉輪在軸上是可以自由軸向移動的，以保證葉輪與泵體、泵蓋之間的軸向間隙兩側相等。允許用紙墊來調整間隙．但紙墊必須放存泵蓋出口處的石棉板墊的外麵。

【W型旋渦泵】性能參數：

【W型旋渦泵】性能曲線圖：

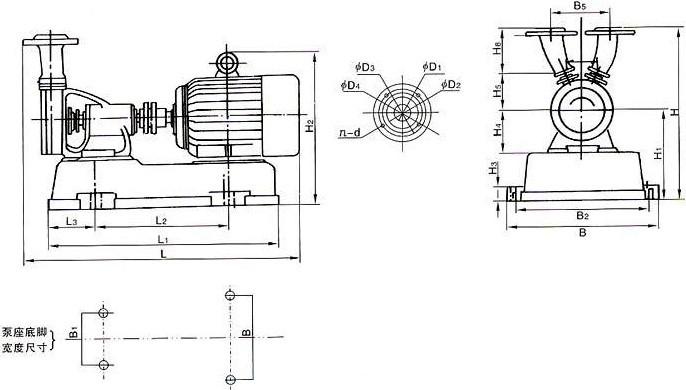

【W型旋渦泵】安裝尺寸圖：

【W型旋渦泵】安裝與拆卸：

1．安裝
①安裝時不應讓泵承受進出口管路的重量。吸入管路應盡量短而直。
②安裝後應撿查泵軸與電機軸的同心度及歪斜。同心度的檢查方法，可用直尺檢查相互連接的兩個連軸器外圓，其同心度不得超過0.1毫米；歪斜檢查，可用卡尺檢其兩連軸器端麵之間沿圓周的間隙差，在整個圓周上不得超過0.3毫米。
2．拆卸與接配順序：
①拆下泵蓋。
②利用葉輪上的螺孔拆下葉輪，並將軸上的鍵取下。
③拆下泵體，並將填料壓蓋取下(若密封部分為機械密封時，先將壓緊)單端麵密封端蓋的螺母取下，然後再拆下泵體。
④若為機械密封時，拆機械密封部分之前，先取下固定螺釘然後連同單端麵密封端蓋一起取下。
⑤拆下連軸器。
⑥拆下托架兩端的軸承端蓋，然後將軸和滾動軸承一起由托架內取出並拆下軸承。
⑦裝配順序與拆卸順序相反進行，隻是應注意用紙墊來調整葉輪與泵體和泵蓋之間應保證的軸向間隙

【W型旋渦泵】起動、停止與運行：

起動、停止
1、對W型分聯式泵.首先應檢査軸承體內是否有鈣基黃油.若存放時間過長.應打幵軸承端蓋檢查一下. 看其是否変質.如發現變質.應重新換油後方可起動。
2、轉動聯軸器(直聯泵可拆下電機風葉5後轉動風葉）.證實轉子部件轉動輕鬆井均勻後.用水平儀檢査機組的水平度.找平後.適當上緊與基礎聯接螺母。
3、測置電動機絕緣強度.若低於5MΩ ，可能是電機受潮或有損傷。若隻是受潮.在電機運轉一段時間後可自行驅潮：否則.必須修複或更換電動機.以免不良運轉對泵帶來損傷。
4、試驗起動：點動電動機.調整電機轉向與要求一致。
5、打幵吸入管路閥門.引液到泵體內。對泵安裝位置高於水平位置的.可在吸入管端加裝底閥.關在起動前.向泵殼內灌滿所抽液體(吸入路徑較短的.第一次起動濯水.以後由於泵殼內?餘的液體.不需重灌）。
6、打幵壓出管路閥門.起動電機.幵壓力表.調整壓出管路上的閥門.把壓力表讀數調到合適。絕對不可讓泵在關閉閥門或者流置極小的情況下工作。
7、停車時.先關壓力表.停止電動機.然後迅速關閉壓出及吸入管路閥門。
8、短時間停車.如環境溫度低於液體凝固點.要放空液體。長期停車.應將泵溝洗、塗油後妥善保管。
運轉
1、運轉過程中.注意觀察機組運行狀態.尤其是手感電機溫度是否過高.分體式泵還須注意軸承溫度不得超過70℃。對前者.主要解除辦法是檢査管路是否堵塞或閥門示打幵.使泵內壓力過大：後者主要看鈣基黃油是否填加合適.軸承是否損壞或電機與泵不同心。
2、發現故障應立即停止工作並進行檢查。

【W型旋渦泵】故障原因及排除方法：

【W型旋渦泵】維修與保養：

（1）檢查旋渦泵管路及結合處有無鬆動現象。用手轉動旋渦泵，試看旋渦泵是否靈活。
（2）向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。
（3）擰下旋渦泵泵體的引水螺塞，灌注引水（或引漿）。
（4）關好出水管路的閘閥和出口壓力表及進口真空表。
（5）點動電機，試看電機轉向是否正確。
（6）開動電機，當旋渦泵正常運轉後，打開出口壓力表和進口真空泵視其顯示出適當壓力後，逐漸打開閘閥，同時檢查電機負荷情況。
（7）盡量控製旋渦泵的流量和揚程在標牌上注明的範圍內，以保證旋渦泵在高效率點運轉，才能獲得大的節能效果。
（8）旋渦泵在運行過程中，軸承溫度不能超過環境溫度35C，高溫度不得超過80C 。
（9）如發現旋渦泵有異常聲音應立即停車檢查原因。
（10）旋渦泵要停止使用時，先關閉閘閥、壓力表，然後停止電機。
（11）旋渦泵在工作第一個月內，經100小時更換潤滑油，以後每個500小時，換油一次。
（12）經常調整填料壓蓋，保證填料室內的滴漏情況正常（以成滴漏出為宜）。
（13）定期檢查軸套的磨損情況，磨損較大後應及時更換。
（14）旋渦泵在寒冬季節使用時，停車後，需將泵體下部放水螺塞擰開將介質放淨。防止凍裂。
（15）旋渦泵長期停用，需將泵全部拆開，擦幹水分，將轉動部位及結合處塗以油脂裝好，妥善保存
