泵用接觸式機械密封簡介
時間:2012/2/22 來源:浙江香蕉视频网站江泵業有限公司
密封類型 |
簡 圖 |
使用場合 |
特點與應用 | |||
往複 |
旋轉 | |||||
接
觸
式
密封 |
填
料
密
封
徑
向
密
封 |

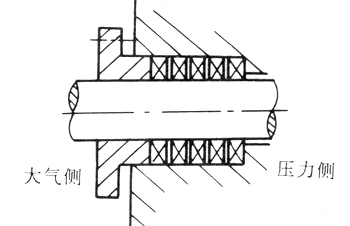

軟
填
料
密
封 |
![]() |
● |
● |
結構簡單,消耗功率大。壓緊力軸向分布不均勻,靠近壓蓋處填料磨損快
適用於密封一般介質。旋轉式泵填料密封用於密封腔價質壓力達3.5MPa,介質溫度達250。C,圓周速度兩達20m/s;砸泵填料密封用於介質極限壓力達22MPa,極限溫度達600℃ |

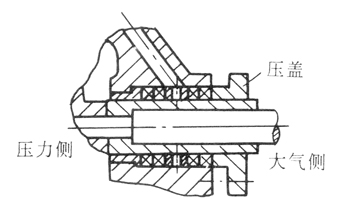

膨
脹
石
墨
填
料
密
封 |
![]() |
● |
● |
具有良好的耐熱、耐腐蝕性,足夠的彈性、柔性、自潤滑性和不滲透性。消耗功率比軟填料密封低4%~10%用於密封一般介質,有的已成功用在5.5MPa壓力,溫度380 ℃的熱油泵上 | ||

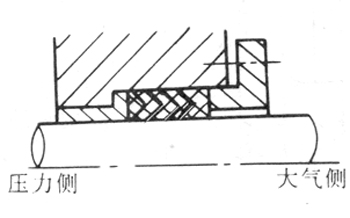

碗
式
填
料
密
封 |
![]() |
● |
● |
結構簡單、製造方便,密封效果較
好,對軸磨損比軟填料密封小適用於密封一般介質,多用於往複密封,選擇適當的密封型式和材料,可為5MPa,線速為3m/s的場合用於壓力為100MPa;用於旋轉密封 | ||
端
麵
密
封
軸
向
密
封 |

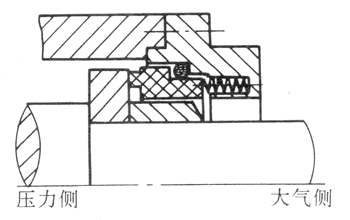

機
械
密
封 |
![]() |
|
● |
泄漏量少,工作可靠,壽命長,但製造複雜,價格貴,應用廣泛。用於密封各種不同粘度、強腐蝕性含磨蝕矽固體顆破的介質。壽命可達25000小時,一般不低於8000小時,使用條件較差時為4000小時
目前已達到如下技術指標:
軸徑5~1000mm、壓力10-6~45MPa、溫度-200~1000℃、速度>100m/s(72-50000r/min) |
