IH型不鏽鋼化工離心泵（安裝尺寸）
時間：2010/5/12 來源：浙江香蕉视频网站江泵業有限公司
安裝說明

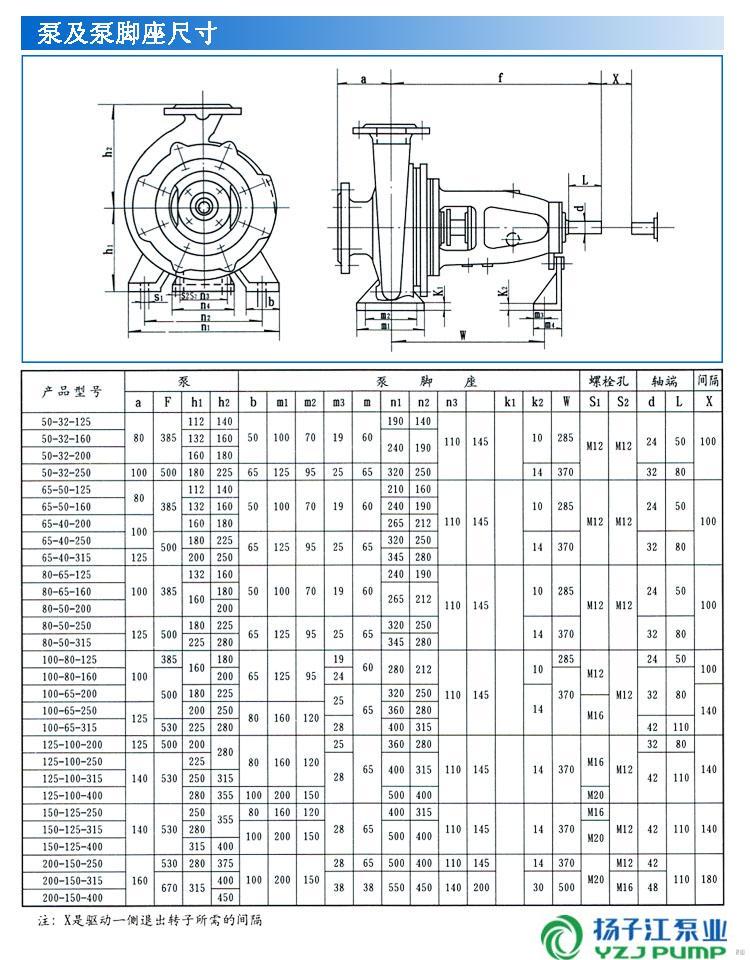

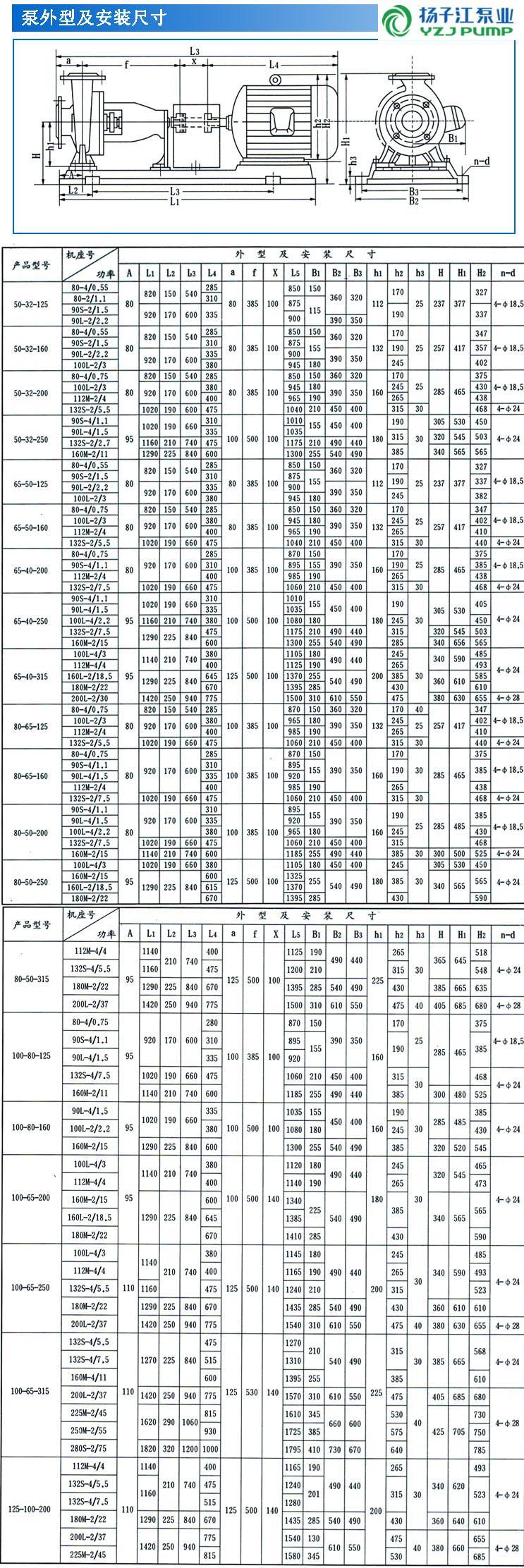

1、泵的安裝是否合理，對泵的正常運行和使用壽命有很重要的影響，所以安裝前必須仔細校正，不得草率，泵的外形及安裝尺寸，詳見困5和表4。
2、必須保證泵在工作時不超過其允許汽蝕餘量。泵的吸上高度《或倒灌高度）必須根據泵的汽蝕餘量特性，管路阻力損失特性及高溫水的吸入液麵壓力來確定。
泵吸上使用情況下，應在吸入管路上裝上底閥，並在出口管路上設置壤液螺孔或閥門，以供起動前灌泵之用；
泵倒灌使用情況下，應在吸入管路上裝上閥門和過濾器，以免雜物進入。
3、吸入和吐出管路應該另有支架，不能用泵作支承。
4、安裝泵的地點，應便於巡回檢查和檢修。
5、安裝順序
① 將機組放在埋有地腳螺栓的基礎上，在底座和基礎之間放置成對的楔墊作找正之用。
② 鬆開聯軸器。用水平儀分別放在泵軸或底座上，通過調整禊墊，找正機組的水平後，適當擰緊地腳螺栓，以防走動。
③ 用混凝土灌注底座和地腳螺檢孔。
④ 待混凝土幹涸後，應擰緊地腳螺栓，^並重新檢查泵軸的氷平度。
⑤ 在接好管路及確定原動機轉動方向以後，接上聯軸器，再核對一遍軸的同心度，測量聯軸器的外園上下，左右的差異不得超過0.1mm,兩聯軸器端麵間隙，在一周內大和小的間咪差不得超過0.3mm.
⑥ 在機組實際運行3 — 4小時後作後檢查，如無不良現象，則認為安裝合格。
