CYZ-A型自吸式離心油泵（結構圖）
時間：2010/5/9 來源：浙江香蕉视频网站江泵業有限公司
一、結構說明
該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成. 泵正常起動後.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入.並在葉輪內得以完全混合. 在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動.在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管迸入氣液分離室。此吋，由於流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣後的液體回到儲液室，並由回流孔再次迸入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合.在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而複始地迸行下去.吸入管路中的空氣不斷減少，直到吸盡氣體.完成自吸過程.泵便投入正常作業。因為該泵具有這種獨特的排氣能力，所以此泵能輸送含有氣體的液體，無需安裝底閥.使用在油輪上時具有良好的掃艙功能。
在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃吋.可在冷卻室處通過任意一隻冷卻液管接頭.注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前後密封環.前密封環裝在泵體上.後密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，並影響到泵的效率和自吸性能吋.應給予更換。

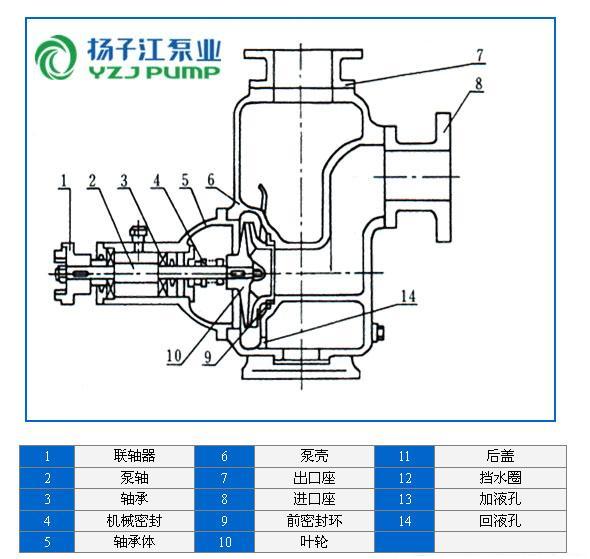

二、CYZ-A型自吸式離心油泵（結構圖）
