旋片式真空泵選型特點與應用

時間：2019/9/23 來源：浙江香蕉视频网站江泵業有限公司

旋片式真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，並經第二級吸入與排出，這樣真空設備可獲得一定的真空。

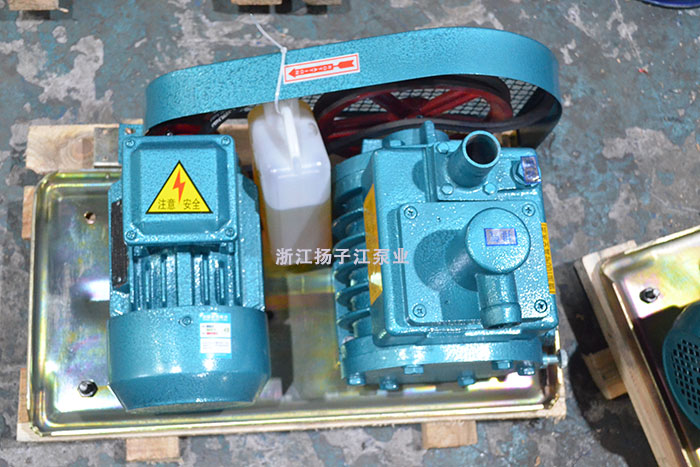

2X型旋片式真空泵

2X型旋片式真空泵

旋片式真空泵產品主要特點

1、該泵電機與泵體直聯，結構簡單、體積小、重量輕，便於移動安裝。

2、耗電小，采用220V電壓，使用方便。<除大型泵380V的以外>請參考技術參數。

3、鋁合金壓鑄成型外殼，輕巧美觀，內部零件經高精密機械加工，振動微小，噪聲低、真空度穩定可靠。

4、專有油泵設計，使用時保證缸體能得到有效的潤滑，使泵能長時間運轉。

5、停泵不返油，能有效地防止被抽管路和容器汙染。

6、有專門的油霧過濾裝置，可消除排氣油霧汙染，不噴油、不漏油。

旋片式真空泵使用範圍

1、該泵是直聯力油浸式機械真空泵，是用來對密封容器抽除氣體獲得真空真空環境的基本設備。它可以單獨直接使用，也可用作羅茨泵、擴散泵、分子泵的前級泵和預抽泵，組成真空機組共同對容器抽氣，達到超高真空的目的。

2、本公司產品廣泛應用於：製冷、汽車空調維修、生產流水線排氣、小型加氟機、電光源、燈泡、電子管、顯像管、電真空器件、半導體、照相製牌、曬版機、印刷機械、真空包裝、真空成型、真空吸附、吸塑、醫療器械、科學儀器、實驗室理化分析、氣體分析、氣體檢漏、電真空器件、半導體、製藥、石油化工等各種真空抽氣作業。

3、該泵不適用於抽除含氧過高的、有爆炸性的、對金屬有腐蝕性的和對泵油會發生化學反應及含有大量顆粒塵埃的氣體。

4、該泵不能長時間連續敞通大氣，敞通大氣時間zui長不得超過五分鍾。

5、該泵在環境溫度5-40攝氏度範圍和進氣壓強小於1330Pa的條件下允許長時間連續運轉。

6、該泵不能作壓縮泵和輸送液體泵使用。

旋片式真空泵性能參數

型號	抽氣速度 (L／S)	極限真空(Pa)		轉速 (rpm)	工作電壓 (V)	電機功率 (kw)	進氣口直徑	用油量 (L)	泵油溫升 (℃)	外形尺寸			總重量
型號	抽氣速度 (L／S)	氣鎮關	氣鎮開	轉速 (rpm)	工作電壓 (V)	電機功率 (kw)	進氣口直徑	用油量 (L)	泵油溫升 (℃)	長	寬	高	總重量
XZ-1	1	10		1400	220	0.12	7	0.18	>40	225	110	220	7.2
XZ-1.5	1.5	10		1400	220	0.12	10	0.25	>40	275	110	220	7.5
2XZ-0.25	0.25	6.7×10-1			220	0.12	10	0.3	>40	440	125	224	11
2XZ-0.5	0.5	6.7×10-2	1.33	1400	220	0.18	13	0.42		445	125	256	13
2XZ-1	1	6.7×10-2	1.33	1400	220	0.25	19	0.4	>40	445	125	256	14
2XZ-2	2	6.7×10-2	1.33	1400	380/220	0.37	19	0.48		478	148	277	20
2XZ-4	4	6.7×10-2	1.33	1400	380/220	0.55	30	0.55		518	148	277	22
2XZ-8	8	6.7×10-2	1.33	1400	380	1.1	30	0.7	>50	575	185	315	55
2XZ-15	15	6.7×10-2	1.33	1400	380	1.5	40	0.8	>70	578	185	315	55
