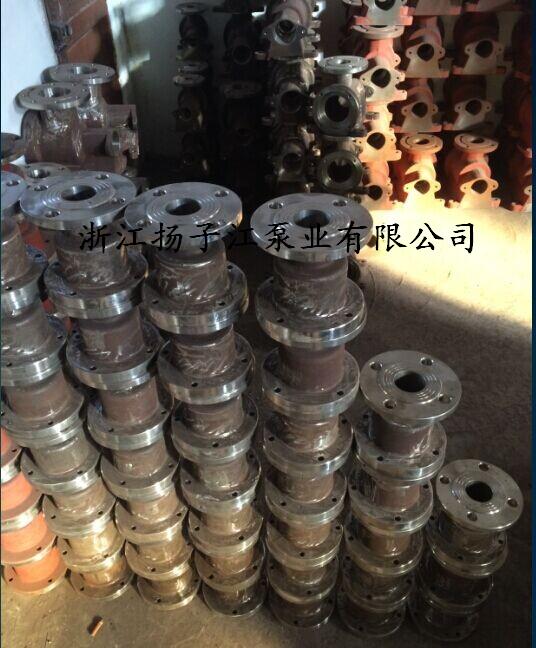

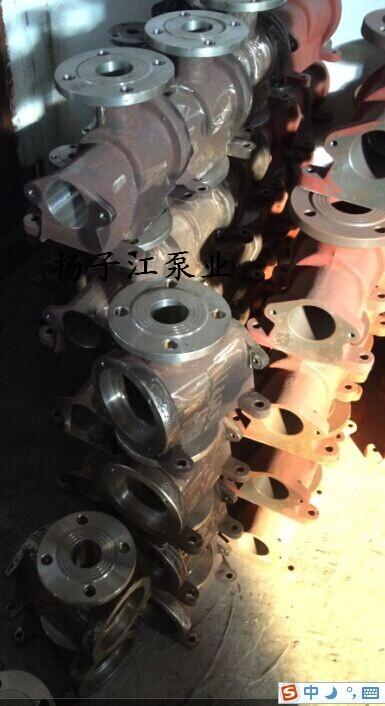

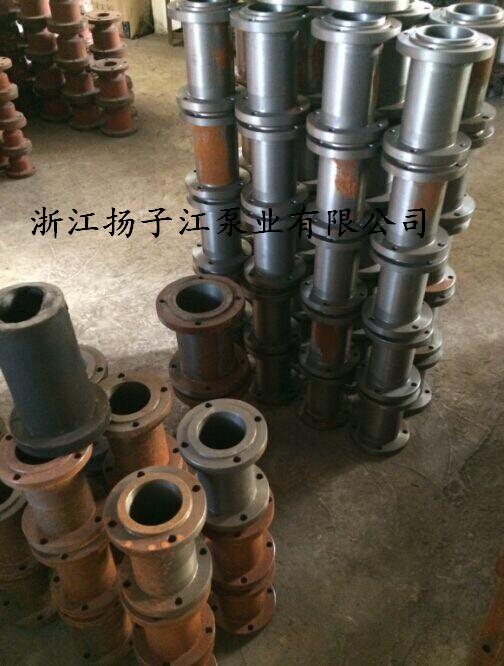

I-1B不鏽鋼單螺杆濃漿泵結構圖及單螺杆泵體倉庫實物圖
時間：2014/12/15 來源：浙江香蕉视频网站江泵業有限公司

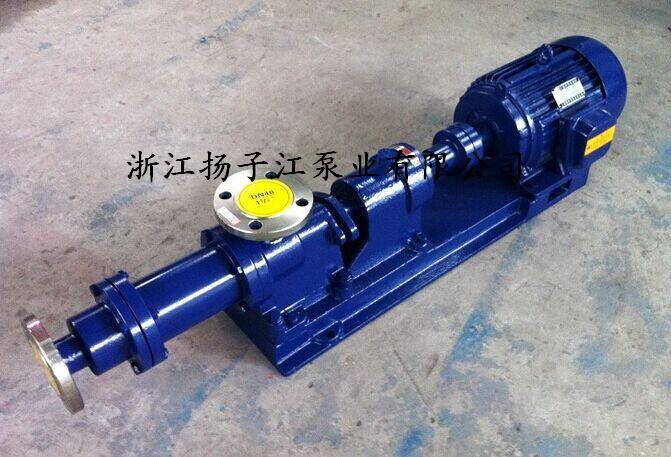

I-1B濃漿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均（jun1）選用優質不鏽耐酸鋼製作，軸材料2cr13襯筒采用無毒無味的橡膠、工作溫度可達100℃，可用於輸送食品漿料和粘度10000泊斯卡.秒含有固體顆粒或膠塊的溶液漿，懸浮液的腐蝕性介質。廣泛於食品、冶金、建築、製藥、化工等工業部門。
I-1B濃漿泵工作原理
濃漿螺杆泵是一種單螺杆式輸運泵、它的主要工作部件是偏心螺旋體的螺杆(稱轉子)和內表麵呈雙線螺旋麵的螺杆襯套(稱定子)。其工作原理是當電動機帶動泵軸轉動時，螺杆一方麵繞本身的軸線旋轉，另-方麵它又沿襯套內表麵滾動，於是形成泵的密封腔室。螺杆每轉-周，密封腔中的液體向前推進-個螺距。隨著螺杆的連續傳動，液體以螺旋形方式從一個密封腔壓向另一個密封腔，後擠出泵體。
注:螺杆泵所使用不同的介質應采用不同的橡膠
|

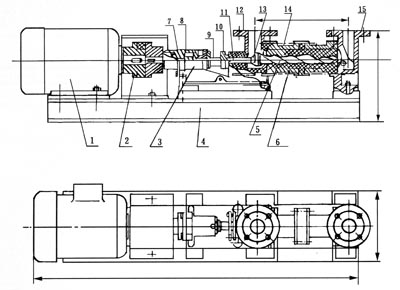

編號
|
名稱
|
 |
|
1
|
電機
|
|
|
2
|
連軸器
|
|
|
3
|
泵體
|
|
|
4
|
泵電機座
|
|
|
5
|
螺杆軸
|
|
|
6
|

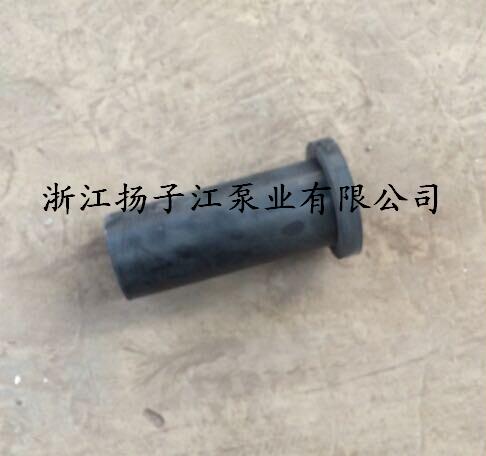

橡膠套
|
|
|
7
|
銷帽
|
|
|
8
|
軸承
|
|
|
9
|
空心軸
|
|
|
10
|
墊料壓子
|
|
|
1l
|
繞軸
|
|
|
12
|
三通
|
|
|
13
|
銷帽
|
|
|
14
|
長筒
|
|
|
15
|
進口
|
I-1B係列單螺杆濃漿泵由電動機、聯軸器、泵和底座四個部分組成(見附圖)。
配用的動力采用Y係列三相異步電動機(六極)。
聯軸器采用水泵用爪型彈性聯軸器。
單螺杆濃漿泵由泵殼、空心軸、萬向鉸接頭、繞軸、螺杆、襯套、軸封裝置和出料口等組成，螺杆的斷麵為圓形、襯套斷麵為橢圓形，其內表麵為雙螺旋麵。
