2BE係列液環真空泵結構圖

時間：2013/12/10 來源：浙江香蕉视频网站江泵業有限公司

2BEF3係列是我公司吸收的國技術，專為造紙、選礦、V法鑄造、洗煤、選鋁等脫水機械而配套製造的水環真空泵。經過內部結構改進，效率很高，在同等吸氣量的情況下，比同類型真空泵所配電動機低一個檔次以上，可節能10%-20%。
2BE1係列產品是引進德國西門子技術，抽吸範圍寬廣的單級單作用水環泵。品種齊全，經我公司進一步研發由當初12種規格發展到現在29種。憑著性能更穩定、運行更可靠、真空度高受到廣大用戶的青睞。
產品特點：
      抽吸範圍寬廣：單泵極限絕壓力可達3.3kPa（-0.098MPa）。
      軸承采用原裝進口NSK軸承，保證了2BE1真空泵的葉輪精確定位及運轉過程中的高穩定性。
      葉輪材質采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BE1真空泵的使用壽命。
      泵體采用鋼板製作，提高了2BE1真空泵的使用壽命。
      2BE1真空泵的軸套作為易損壞的零件，本公司全部采用高鉻不鏽鋼製作，比普通材質壽命提高了5倍以上。
      主要鑄件采用高標號樹脂砂鑄造,確保泵的性能高效。
      環境適應性強：當應用於腐蝕的場合時,過流部件可以采用不同的合金鋼製造。大規格的真空泵，過流部件可以采用防腐噴塗技術。
      結構設計完善：裝有柔性閥板的排氣口，保證了工作過程的平穩；配有自動排水閥，避免超液位起動；當加裝防汽蝕裝置時，可以防止較高真空運行時的汽蝕損害；加裝噴淋裝置時，可以使高溫氣體在進入泵前作充分的降溫收縮，增加泵的抽氣能力。
      皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
      聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
      獨特的上置式氣水分離器節約空間，並有效降低了噪聲。
      配上NADE設計的P型大氣噴射器，可以獲得極限吸入絕壓達0.8kPa（-0.1005MPa）；
      增大了2BE1大＜6kPa絕壓下的抽氣能力；
      在抽氣量得到提高的同時，改善了泵本身的工作條件，排除了汽蝕的發生。

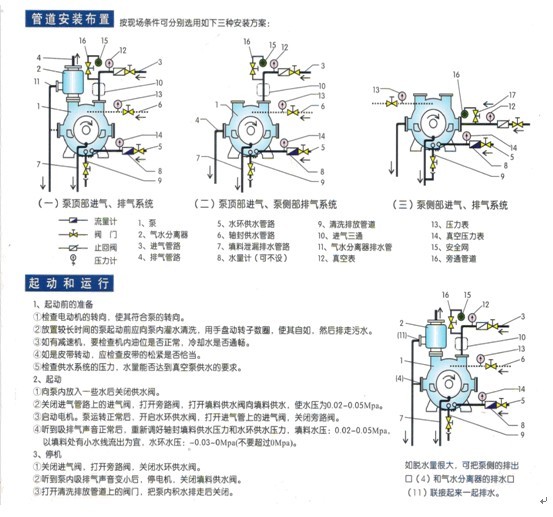

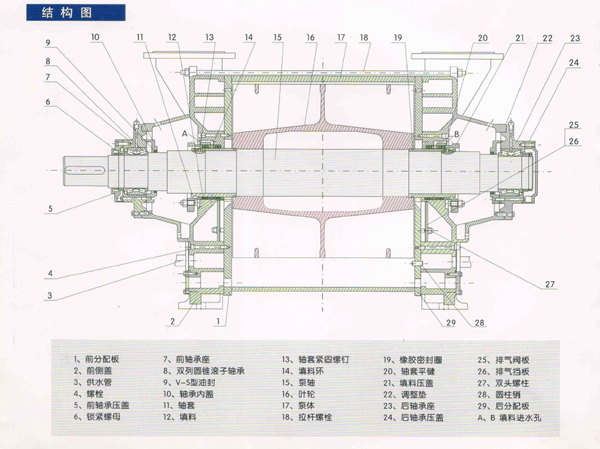

泵的結構圖：

單泵型號和性能表

型號	轉速，r/min	極限壓力，hPa	大氣量，m³/min	大軸功率，kW	配電機功率，kW
2BEF3 40	300	160(-0.085MPa)	70	61	75
	340		80	81	90
	390		94	97	110
	440		105	115	132
	490		116	132	160
	530		125	147	185
	570		132	168	200
	610		143	190	220
2BEF3 42	300	160(-0.085MPa)	90	85	110
	340		115	108	132
	390		130	132	160
	440		147	155	185
	490		160	180	200
2BEF3 42	530	160(-0.085MPa)	168	205	250
	570		180	230	280
	610		193	258	315
2BEF3 50	230	160(-0.085MPa)	127	109	132
	260		148	139	160
	300		168	172	200
	340		190	204	250
	380		210	236	280
	420		230	277	315
	470		258	338	400
2BEF3 52	230	160(-0.085MPa)	155	134	160
	260		180	170	200
	300		205	209	250
	340		230	248	280
	380		257	288	315
	420		280	336	400
	470		312	410	450
2BEF3 60	200	160(-0.085MPa)	180	159	185
	230		212	205	250
	260		240	243	280
	290		268	286	315
	320		290	325	355
	350		318	372	450
	400		360	460	500

2BEF3 62	200	160(-0.085MPa)	189	190	220
	230		260	250	280
	260		290	298	355
	290		320	344	400
	320		360	397	450
	350		386	453	500
	400		438	575	630
2BEF3 67	180	160(-0.085MPa)	253	211	250
	210		300	287	315
	240		345	346	400
	270		380	408	450
	300		422	467	560
	330		465	544	630
	370		516	665	710
2BEF3 72	170	160(-0.085MPa)	316	268	315
	190		370	330	400
	210		405	389	450
	240		460	467	500
	270		5	546	630
	300		554	643	710
	340		620	805	900
