QDX,QX不鏽鋼S304,S316,S316L潛水泵安裝方式

時間：2013/4/11 來源：浙江香蕉视频网站江泵業有限公司

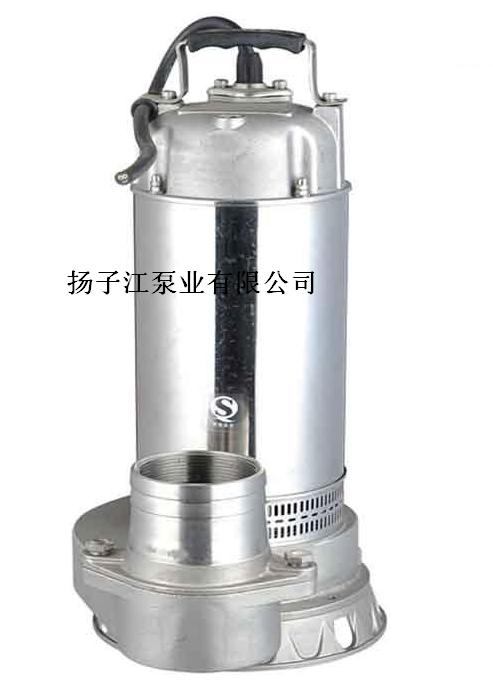

一、QDX/QX係列全不繡鋼小型潛水電泵概述

1、QDX/QX係列全不繡鋼小型潛水電泵采用全不繡鋼外殼設計，由水泵、密封、電動機三部分組成。電機位於電泵上部，為單相或者三相異步電動機機構，水泵位於電動機下部，采用上吸水式結構，可以防止因電泵陷入汙泥中而發生堵塞的現象。外形采用精密鑄造和不繡鋼機筒，美觀大方，具有防鏽、耐腐蝕、無汙染等特點。廣泛用於各種特殊要求如乃腐蝕、衛生幹淨，化工、海水養殖、食品飲料等使用場合的使用場合。

2、電泵采用雙端麵機械密封裝置，具有密封可靠使用安全的特點。密封件及電纜線根據介質條件使用耐腐蝕氟橡膠，安全衛生。

3、泵的整體結構緊湊，體積小、重量輕、檢修方便，潛水液下即可使用。電泵內部安裝有過熱電流保護器，防止電機因過載而過熱。

二、QDX/QX係列全不繡鋼小型潛水電泵主要用途

1、功率0.25~1.5KW，流量1~60m3/h,揚程0~32m,電壓110~660V，頻率50~60HZ，出水口徑25~76mm(1〝-3〝)。

2、適用於建築樓宇、醫院、住宅小區、市政工程、道路交通及施工、工廠給排水、養殖、藥業、飲料、海水鹽水、一般腐蝕性介質中。

3、本產品材料耐腐蝕性能

三、QDX/QX係列全不繡鋼小型潛水電泵使用條件

1、介質溫度不超過60℃，介質中含有固體雜質的體積比不超過0.1%，粒度不大於0.2mm,介質的PH值為4-10之間。

2、電機潛入液下深度不超過5m,電機露出液麵部分不超過電機的1/2。

三、使用條件

1、介質溫度不超過60℃，介質中含有固體雜質的體積比不超過0.1%，粒度不大於0.2mm,介質的PH值為4-10之間。

2、電機潛入液下深度不超過5m,電機露出液麵部分不超過電機的1/2。

二、QDX型全不鏽鋼潛水電泵（中進水）安裝方式

A:移動式安裝：水泵標配彎頭，直接接軟管實現移動式安裝

B:固定式安裝：水泵取下彎頭，接口外內螺紋結構,可根據水泵出水口徑配相應的外螺紋管(鋼管、塑料管均可)。

1、不鏽鋼潛水電泵是電機和水泵組裝成為一體的電力排灌給水設備，結構簡單緊湊，機組潛入水中工作無需建築機房，使用方便，廣泛。

2、不鏽鋼潛水電泵接觸液體全部用非磁性不鏽鋼鑄造，因此具有自身無汙染，耐腐蝕的特點性能，擴大了潛水電泵的用途和應用的領域。

3、不鏽鋼潛水電泵具有強度高的特點，本產品在保證質量跟使用前提下，進一步的減輕了重量，使用更輕巧方便。

4、電機采用F級絕緣，裝有熱保護裝置，大大延長了水泵使用壽命。

5、本公司有專業的精密鑄造車間，特殊材質可以定做。如304、316、316L等。

6、不鏽鋼自身有耐高溫性能，加上我公司的技術，確保不鏽鋼潛水泵在50度左右介質情況運行下可以正常運行，根據不同環境需求，本公司通過技術改良可在100度左右的介質溫度下特殊定做水泵。

7、304的使用範圍在PH值4-10之間好用，如果超過該介質，建議使用316或者316L。

8、電壓除了可以做220V以外，還可以做380V電壓型號將變為QX不鏽鋼潛水泵。

三、QDX型全不鏽鋼潛水電泵（中進水）產品材料耐腐蝕性能

不鏽鋼材料	普通水	礦泉水	中性	酸性	堿性	海水	鹽水	說明字母意義
S201	A	A	B	NO	NO	NO	NO	A:滿足 B:適用
S304	A	A	A	A	B	B	A
S316	A	A	A	A	A	A	A
S316L	A	A	A	A	A	A	A

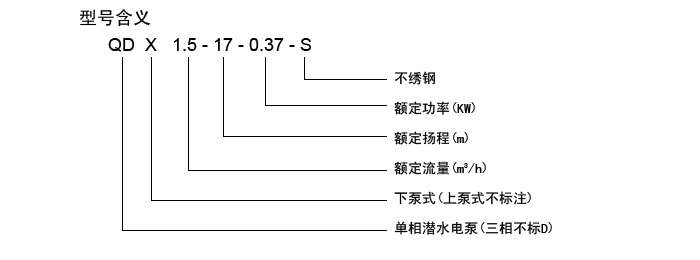

四、QDX型全不鏽鋼潛水電泵（中進水）型號規格參數

產品型號	流量	揚程	功率	電壓	口徑
產品型號	m³/h	m	kW	V	mm
QDX1.5-17-0.37	1.5	17	0.37	220	25
QDX3-18-0.55	3	18	0.55	220	25
QDX10-12-0.55	10	12	0.55	220	50
QDX3-25-0.75	3	25	0.75	220	25
QDX10-16-0.75	10	16	0.75	220	50
QDX30-7-1.1	30	7	1.1	220	80
QDX40-6-1.5	40	6	1.5	220	80

QX1.5-17-0.37	1.5	17	0.37	380	25
QX3-18-0.55	3	18	0.55	380	25
QX10-12-0.55	10	12	0.55	380	50
QX3-25-0.75	3	25	0.75	380	25
QX10-16-0.75	10	16	0.75	380	50
QX30-7-1.1	30	7	1.1	380	80
QX40-6-1.5	40	6	1.5	380	80
QX10-34-2.2	10	34	2.2	380	50
QX10-44-3	10	44	3	380	50
QX10-56-4	10	56	4	380	50
