防爆離心泵配防爆電機結構說明

時間：2013/3/6 來源：浙江香蕉视频网站江泵業有限公司

防爆離心泵配防爆電機性能特點：

防爆電機是一種可以在易燃易爆廠所使用的一種電機，運行時不產生電火花。防爆電機主要用於煤礦、石油天然氣、石油化工和化學工業。此外，在紡織、冶金、城市煤氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。防爆電機作為主要的動力設備，通常用於驅動泵、風機、壓縮機和其他傳動機械。額定電壓、額定電流、功率、轉速和普通電機標注的一樣。就是防爆電機多了防爆標誌：Ex 一、防爆型式+設備類別+（氣體組別）+溫度組別防爆型式：1.隔爆型Ex d2.充砂型Ex q3.增安型Ex e4.澆封型Ex m5.正壓型Ex p6.n型Ex n7.本安型E x ia Ex ib8.特殊型Ex s9.油浸型Ex o10.粉塵防爆型DIP A DIP B2 二、設備類別　爆炸性氣體環境用電氣設備分為：　 I類：煤礦井下用電氣設備；　 II類：除煤礦外的其他爆炸性氣體環境用電氣設備。　 II類隔爆型“d”和本質安全型“i”電氣設備又分為IIA、IIB、和IIC類。　可燃性粉塵環境用電氣設備分為：　 A型塵密設備；B型塵密設備。　三、溫度組別：T1~T6 可燃氣體的引燃溫度電氣設備的高溫度T1 T>450 ℃ T2 450℃>T>300℃ T3 300℃>T>200℃ T4 200℃>T>135℃ T5 135℃>T>100℃ T6 100℃>T>85℃ 發展　隨著科技、生產的發展，存在爆炸危險的場所也在不斷增加。例如，食用油生產過去是用傳統的壓榨法工藝，20世紀70年代以後，我國開始引進國外先進的浸出油工藝，但此工藝中要使用含有己烷的化學溶劑，己烷是易燃易爆物質；因此浸出油車間就成了爆炸危險場所，需要使用防爆電機和其他防爆電氣產品。又如，近年來我國公路發展迅速，一大批燃油加油站出現，也給防爆電機提供了新的市場。

隔爆型電機

它采用隔爆外殼把可能產生火花、電弧和危險溫度的電氣部分與周圍的爆炸性氣體混合物隔開。但是，這種外殼並非是密封的，周圍的爆炸性氣體混合物可以通過外殼的各部分接合麵間隙進入電機內部。當與外殼內的火花、電弧、危險高溫等引燃源接觸時就可能發生爆炸，這時電機的隔爆外殼不僅不會損壞或變形，而且爆炸火焰或熾熱氣體通過接合麵間隙傳出時，也不能引燃周圍的爆炸性氣體混合物。

我國當前廣泛應用的低壓隔爆型電機產品的基本係列是YB係列隔爆型三相異步電機，它是Y係列(IP44)三相異步電機的派生產品。防爆性能符合GB3836．1—83《爆炸性環境用防爆電氣設備通用要求》和GB3836．2—83《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”，》的規定；電機功率範圍為O．55—200kW，相對應的機座號範圍是機座中心高為80—315nun；防爆標誌為dI、dIIAT4、dIIBT4，分別適用於煤礦井下固定式設備或工廠IIA、IIB級，溫度組別為T1—T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所；主體外殼防護等級為IP44，也可製成IP%4，接線盒防護等級為IP54；額定頻率為50Hz，額定電壓為380、1660、1140、380/660、660/140V；電機絕緣等級為F級，但按B級考核定子繞組的溫升，具有較大的溫升裕度。低壓隔爆型三相異步電機派生係列的主要型號有：YB係列(dIIcT4)(機座中心高為80—315mm)，YBSO係列(小功率，機座中心高為63—90mm)，YBF係列(風機用，機座中心高為63—160mm)，YB—H係列(船用，機座中心高為80~280mm)，YB係列(中型，機座中心高為355—450mm)，YBK係列(煤礦用，機座中心高為100—315mm)，YB—W、B—TH、YB—WTH係列(機座中心高為80—315mm)，YBDF—WF係列(戶外防腐隔爆型電動閥門用，機座中心高為80—315mm)及YBDC係列(隔爆型電容起動單相異步電機，機座中心高為71—100mm)和YBZS係列起重用隔爆型雙速三相異步電機。另外，還有YB係列高壓隔爆型三相異步電機(機座中心高為355~450mm，560—710mm)。行業聯合設計的YB2係列已於1四年底通過了全國鑒定，將逐步取代YB係列，成為我國隔爆型三相異步電機的基本係列。YB2係列共15個機座號(機座中心高為63、355nmm)，功率範圍為O．12—315kW。

主要特點

(1) 功率等級、安裝尺寸及轉速的對應關係與DIN42673一致，同時考慮到與YB係列的繼承性和Y2係列的互換性，作了必要調整，更加有效和適用。

(2) 全係列采用F級絕緣，溫升按B級考核。

(3) 噪聲限值比YB係列低，接近YB係列的I級噪聲，振動限值與YB係列相當。

(4) 外殼防護等級提高到IP55。

(5) 全係列選用低噪聲深溝球軸承，機座中心高在180mm以上電機設注排油裝置。

(6) 電機散熱片有平行水平分布和輻射分布兩種，以平行水平分布為主。

(7) 主要性能指標達到20世紀90年代初國際先進水平。

YB2係列隔爆型三相異步電動機（機座號：63-315，極數：2-8極，功率：0.12kW-200kW）

【概述】
    YB2係列隔爆型三相異步電動機是YB係列的更新換代的防爆電機基本係列，本係列電動機具有休積小、重量輕、外形美觀、安全可靠、運行穩定、壽命長、性能優良、安裝使用維修方便。
    本係列電動機的功率等級、安裝尺寸符合國際電工委員會（IEC）標準，其對應關係與德國DIN42673標準相同，有利於出口設備的配套和引進設備的備品備件。
    本係列電動機防爆性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型"d"》的規定，也符合IEC79-1，BS4683和EN50018規定，製成隔爆型。防爆標誌為ExdI、ExdIIBT4、ExdIICT4，適用於有爆炸性氣體混合物存在的場所。
    ExdI適用於甲烷或煤塵的爆炸性混合物存在的煤礦井下非采掘工作麵環境。
    ExdIIBT4適用於II類B級（代表性物質：乙烯），溫度組別為T4及以下組的爆炸性氣體或粉末混合物存在的環境。
    ExdIICT4適用於II類C級（代表性物質：氫氣、乙炔），溫度組別為T4及以下組爆炸性氣體或粉末混合物存在的環境。
    在YB2基本係列電動機基礎上，也可製成YB2－W戶外型、YB2－F1中等防腐蝕型、YB2－T熱帶型、YB2－TH濕熱帶型、YB2－TA濕熱帶型、YB2－G高原型等氣候環境條件。

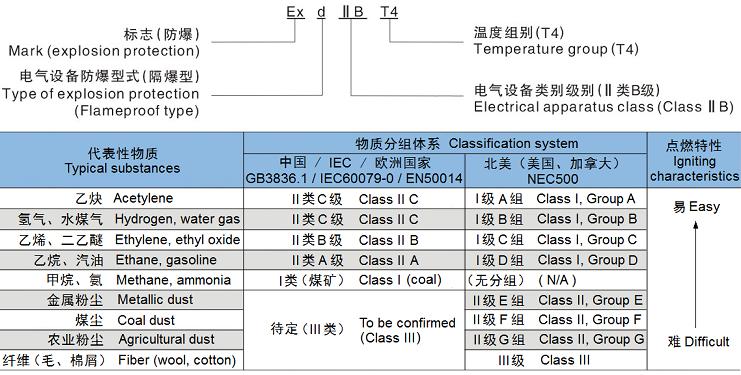

【防爆標誌代表的意義】

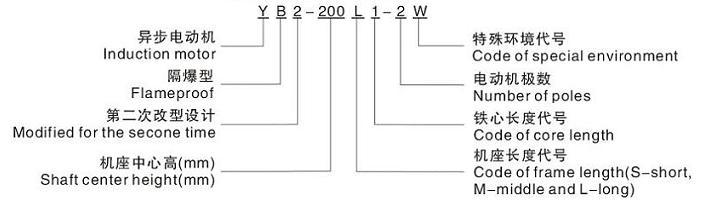

【型號代表的意義】

【結構說明】
    1、隔爆結構為ExdIIBT4，也可製成ExdI、ExdIICT4。
    2、主體外殼防護等級為IP55，也可製成IP56、IP65。
    3、冷卻方式為IC411。
    4、絕緣等級為F，定子繞組溫升裕度大、壽命更長。
    5、電機定子繞組采用高強度漆包圓銅線，並經真空加壓浸漆處理成為一個完整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
    6、電機轉子采用鑄鋁結構，轉子經動平衡校驗，電機運轉平穩、振動小、噪聲低。
    7、電機定、轉子衝片采用高導磁、低損耗優質電工矽鋼片，電機損耗低、效率高。
    8、電機軸承選用人本集團電動機專用低振動、低噪聲軸承，也可按客戶要求選用進口軸承，如：SKF、FAG等。
    機座號160及以下采用雙麵密封軸承，在軸伸端裝有波形彈簧墊圈，以適度壓力靠軸承，有效抑製電機運轉時產生的振動和噪聲，機座號180及以上采用內、外蓋結構，並在軸承部位采用擋圈軸向固定，有效地防止電動機轉子的軸向竄動。
    為使電機安全可靠運行，機座號180及以上軸承結構處設有注油裝置，機座號250及以上，預留有軸承溫度監測傳感器元件位置。
    9、電機風扇、風罩：機座號280及以下采用防靜電塑料風扇，其轉動慣量小、損耗低，機座號315及以上采用鑄鋁或鋼板焊接風扇，重量輕、強度高，全係列風扇與軸采用鍵聯接，運行可靠。風罩為鋼板結構，在防止一定大小的外物侵入的前提下得到大的通風麵積，使風路通暢。

【技術數據】
    1、電機機座號與功率及轉速對應關係
    2、電機電氣性能參數
    3、安裝結構型式
    4、接線盒規格
    5、安裝及外形尺寸
    6、額定電壓為三相380V，也可定製成其他特殊電壓：三相110V-1140V或雙電壓。
    7、額定頻率為50Hz，也可定製成60Hz。
    8、工作製：S1。
    9、其他特殊要求：可按要求增加PTC熱敏電阻、定製雙伸軸或齒輪減速機專用(工字型)等特殊尺寸。
