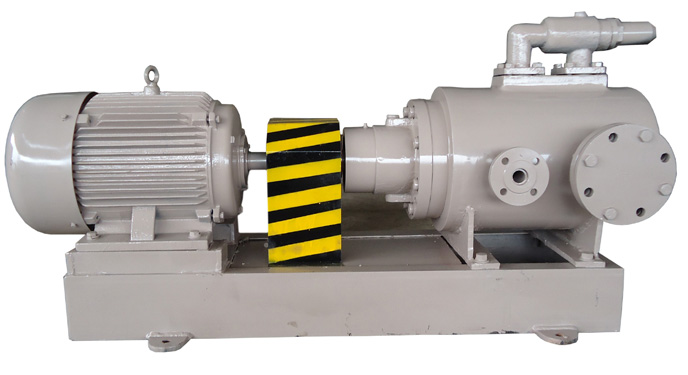

3G係列保溫高粘三螺杆泵主要應用領域

時間：2012/11/2 來源：浙江香蕉视频网站江泵業有限公司

3G係列螺杆泵主要用於輸送各種高溫、高粘的不含固體顆粒、無腐蝕性的潤滑性液體

流量：10-5300 L/min0

壓力：0.1-4.0 Mpa

粘度：3-5000 mm²/s(選擇合適轉速，輸送介質粘度可達100 000 mm²/s)

溫度：-30-280℃

二、主要應用領域

建築行業：用作瀝青、重油、渣油等高溫高粘介質的輸送泵

石化行業：各種輕質、重質燃料油、潤滑油及廢油輸送泵

機械行業：各種機械設備的潤滑油輸送泵、冷卻循環泵、液壓泵

造船行業：輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵

化工行業：用作油漆、油脂、石蠟、粘膠、樹脂及乳狀介質輸送泵

儲運行業：用作油罐區的接油、發油、倒罐泵，碼頭油輪的裝船、卸船泵

食品行業：用作蜂蜜、糖漿、食用油等介質的輸送泵

電力行業：水電站重力油泵、潤滑油泵、火電站鍋爐點火油泵

鋼鐵行業：熱軋、冷軋，平板生產線稀油站，液壓站潤滑油泵

造紙行業：造紙機械潤滑油泵

三、結構特點

1、焊接泵體，夾套式結構，泵體受熱均勻，啟動扭矩小，不對機械密封形成損害，大大延長了機械密封的使用壽命。

2、軸向力采用低壓平衡方式，螺杆和襯套受力狀況良好，提高了泵的使用壽命。

3、齒形角0.16π，型麵僅傳遞由液體摩擦產生的扭矩，因此從杆無型麵磨損。

4、主杆軸向力由平衡活塞平衡，滾動軸承隻承受很小的軸向力，因此，大大提高了軸承的使用壽命，根據使用工況，可采用內置或外置軸承結構。

5、輸送介質時不會產生流量脈動。

6、根據輸送介質的特性，提供多種軸封形式。

7、提供臥式、立式樣、法蘭式、壁掛式、浸沒式等多種安裝結構形式。

3G型三螺杆泵性能參數表

型號	排出壓力 P MPa	流量 Q		轉速n r/min	必需汽蝕餘量 rm	效率η %	電動機
型號	排出壓力 P MPa	m3/h	L/min	轉速n r/min	必需汽蝕餘量 rm	效率η %	功率kw	型號
25×4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10	1450	4	60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26	2900	4.5	69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20	1450	4.5	61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53	2900	5	69	4	Y112M-2
36×4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40	1450	4.5	66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100	2900	5	72	7.5	Y132S2-2
42×4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70	1450	5	73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166	2900	5.5	72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99	1450	5	74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217	2900	5.5	75	15	Y160M2-2
60×4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245	1450	5	74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525	2900	5.5	77	37	Y200L2-2
70×2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70×4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
70×4-46	2.5	23.5	392	1450	5	79	30	Y200L-4
80×2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80×4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
80×4-46	2.5	35	590	1450	5.5	78.1	45	Y225M-4
100×2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100×4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
100×4-46	2.5	70	1165	1450	5.5	78.5	75	Y280S-4
S100×3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120×3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4
